FX-3R_EPU使用说明 - 第146页
EPU 使用说明书 第 4 章 制作生产程序 4- 94 4-2-1-2 元件供应数 使用供料器 针对各种料带宽 度的机械式类型和电动式 类型，设置元件供应数的 初始值（ 使用 ・ 不使用）。 但只有在从新制 作元件数据时才会反映这 一设置。 例如，只具有电 动式类型的供料器时，只 要预先使机械式类型的初 始值处于 未使用的状态， 便不必每次制作 元件数据时对元件供应数 进行变更。 ① 请在菜单栏内 点击“优化” / “元 件供应数 使…
EPU 使用说明书 第 4 章 制作生产程序
4-93
(4) 初始化
将元件供应数设置为自动或最小供应数。
在“元件供应数”显示画面中单击初始化，则显示初始化画面。
在这里的设置，对所有的元件有效。
图 4-2-1-1-4 元件供应数的初始化对话框例示
设置项目 内 容
自动 自动对所有元件的供应数进行初始化。当为自动时，
可设置增加供料器的上限(默认为 24)。
最小供应数 执行所有的元件供应数的每一种元件吸取数据总数
的初始化。
上限值作为默认值使用
将上限值的设置登录为默认值。
制作新程序时作为默认值使用。
EPU 使用说明书 第 4 章 制作生产程序
4-94
4-2-1-2 元件供应数 使用供料器
针对各种料带宽度的机械式类型和电动式类型，设置元件供应数的初始值（使用・不使用）。
但只有在从新制作元件数据时才会反映这一设置。
例如，只具有电动式类型的供料器时，只要预先使机械式类型的初始值处于未使用的状态，
便不必每次制作元件数据时对元件供应数进行变更。
①
请在菜单栏内
点击“优化”/“元件供应数 使用供料器”
。

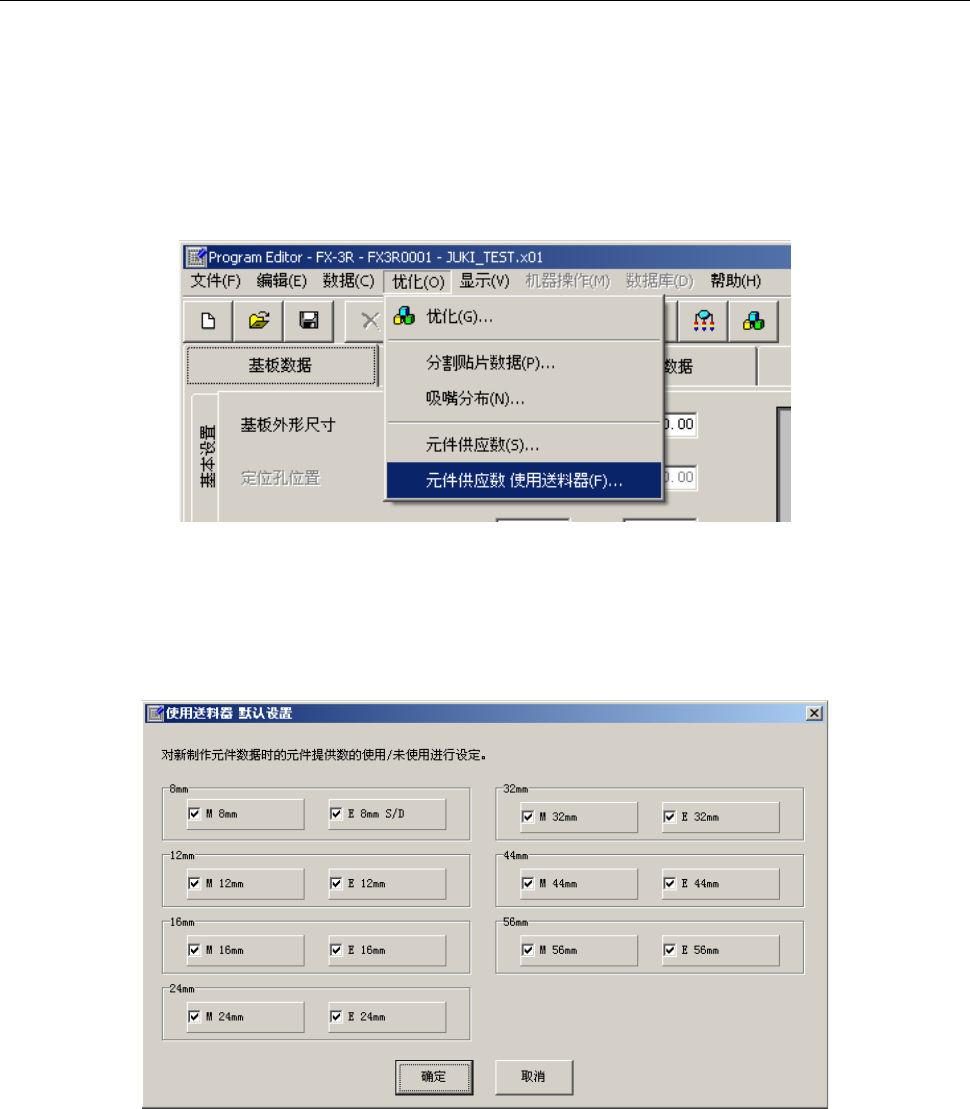

图 4-2-1-2-1 元件供应数 使用供料器的选择
② 会显示如下的“使用供料器 默认设置”画面。
图 4-2-1-2-2 使用供料器 默认设置
对“使用”的供料器类型打上勾选号，取消“未使用”供料器类型的勾选号。
不能将各种料带宽度的供料器类型的勾选全部取消。
变更后的设置仅对新制作的元件数据生效。
变更后，从新制作元件数据，如该料带宽度的供料器类型已被设置为“未使用”时，元件供应数
的初始值将被设置为“未使用”。
EPU 使用说明书 第 4 章 制作生产程序
4-95
4-2-1-3 设置优化条件
随着上述 “元件供应数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请在理解本节内容的基础上，设置适于生产程序的优化条件。
在菜单栏上点击
“优化”/“优化”
后，可显示“分割选项”画面。
优化,需要进行5种项目的条件设置（包括“分割选项”)。
单击选项卡，可切换各项目的画面。
表 4-2-1-3-1 优化选项的种类
选项的种类 用途
分割选项 设置分配吸嘴及吸取数据时的优化参照选项。
区域选项 设置可配置供料器的区域。
贴片顺序 设置变换贴片排序时的选项。
机型选项 设置机型的特殊选项。
供料器选项 设置要使用的供料器。
执行优化。
保存设置内容
，关闭画面。
将设置的条件作为默认值登录，从下次
启动将首先显示所设置的条件。
使变更的设置无效，返回标准
设置(装置的初始值)。
图 4-2-1-3-1 优化选项 对话框
