FX-3R_EPU使用说明 - 第148页
EPU 使用说明书 第 4 章 制作生产程序 4- 96 4-2-1-3-1 分割选项 图 4-2-1-3-1-1 优化 分割选项 (1) 使用吸嘴 选择是用“机器 设置”中设置的吸嘴配置 , 还是 已优化的吸嘴 配置。 ●使用固定吸嘴： 使用机器设置的 吸嘴设置。 可节省准备工作 时间，请在多品种批量小 的生产时选择此项设置。 ●使用固定吸嘴、 空 ATC 上自动分配 ： 按照设置使用机器 设置的固定吸嘴，视情况 可按优化结果把必要的…
EPU 使用说明书 第 4 章 制作生产程序
4-95
4-2-1-3 设置优化条件
随着上述 “元件供应数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请在理解本节内容的基础上，设置适于生产程序的优化条件。
在菜单栏上点击
“优化”/“优化”
后，可显示“分割选项”画面。
优化,需要进行5种项目的条件设置（包括“分割选项”)。
单击选项卡，可切换各项目的画面。
表 4-2-1-3-1 优化选项的种类
选项的种类 用途
分割选项 设置分配吸嘴及吸取数据时的优化参照选项。
区域选项 设置可配置供料器的区域。
贴片顺序 设置变换贴片排序时的选项。
机型选项 设置机型的特殊选项。
供料器选项 设置要使用的供料器。
执行优化。
保存设置内容
，关闭画面。
将设置的条件作为默认值登录，从下次
启动将首先显示所设置的条件。
使变更的设置无效，返回标准
设置(装置的初始值)。
图 4-2-1-3-1 优化选项 对话框
EPU 使用说明书 第 4 章 制作生产程序
4-96
4-2-1-3-1 分割选项

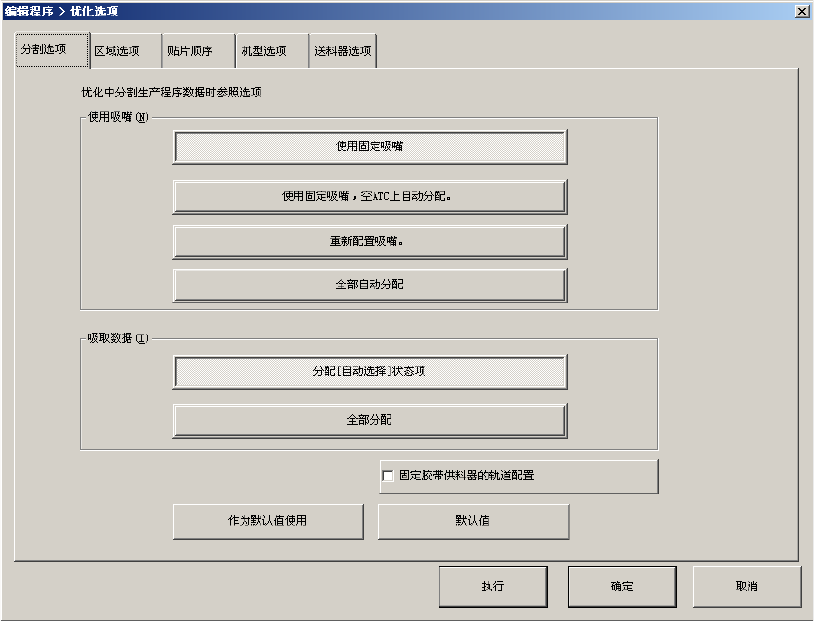

图 4-2-1-3-1-1 优化 分割选项
(1) 使用吸嘴
选择是用“机器设置”中设置的吸嘴配置,还是已优化的吸嘴配置。
●使用固定吸嘴：
使用机器设置的吸嘴设置。
可节省准备工作时间，请在多品种批量小的生产时选择此项设置。
●使用固定吸嘴、空ATC上自动分配
：
按照设置使用机器设置的固定吸嘴，视情况可按优化结果把必要的吸嘴追加安排在ATC空
白部位上。
吸嘴有富余时可选择此项设置，但必须变更机器设置(对被追加的吸嘴)。
●重新配置吸嘴
：
将机器设置的固定吸嘴数量作为最大吸嘴数，对吸嘴配置执行优化。
●全部自动分配：
忽略机器设置的吸嘴设置，对吸嘴配置进行优化。
在这种情况下，生产速度会加快，但需变更机器设置，准备工作可能多会花时间。
EPU 使用说明书 第 4 章 制作生产程序
4-97
(2) 吸取数据
对吸取数据的“供给”项目已指定供料器分配时，需要选择：是按指定分配、还是忽略指定执
行优化。
●分配（自动选择）状态项：
已指定供料器分配的执行既定分配，只对“自动选择”分配的供料
器执行优化。
●全部分配 ：
忽略已指定的供料器分配，全部执行优化。
执行过一次优化后，该优化结果将被反映到吸取数据中。此后，需要编辑数据，从头
开始执行优化时，请选择“全部分配”；只需进行部分变更和追加时，请选择“分配（自
动选择）状态项”。
(3) 固定胶带供料器的轨道配置
使用 8mm 双轨电子送料器时，维持已配置的轨道，仅变更供料器的配置。配置方法根据「吸
取数据」选项的设置而变化。
例）8mm 双轨电子送料器（ETF8D）的一个通道已配置完毕，有追加的 8mm 元件时
吸取数据选项 「固定胶带供料器
的轨道配置」的设
置
优化结果
分配「自动选择」
状态项
勾选 ETF8D
的一个通道已配置完毕时，对另一个空通道不
追加配置 8mm 元件。
将追加的 8mm 元件配置到其他 ETF8D 上。
取消勾选 ETF8D
的一个通道已配置完毕时，对另一个空通道追
加配置 8mm 元件。
全部分配
勾选 ETF8D
的一个通道已配置完毕时，对另一个空通道不
追加配置 8mm 元件。
将追加的 8mm 元件配置到其他 ETF8D 上。
此外，ETF8D 的一个通道已配置完毕时通道维持原
状，重新配置到其他的位置上。
取消勾选 清除全部当前的配置，对供料器配置、通道进行全
部重新配置。
