EPU 使用说明书 第 4 章 制作生产程序
4-97
(2) 吸取数据
对吸取数据的“供给”项目已指定供料器分配时，需要选择：是按指定分配、还是忽略指定执
行优化。
●分配（自动选择）状态项：
已指定供料器分配的执行既定分配，只对“自动选择”分配的供料
器执行优化。
●全部分配 ：
忽略已指定的供料器分配，全部执行优化。
执行过一次优化后，该优化结果将被反映到吸取数据中。此后，需要编辑数据，从头
开始执行优化时，请选择“全部分配”；只需进行部分变更和追加时，请选择“分配（自
动选择）状态项”。
(3) 固定胶带供料器的轨道配置
使用 8mm 双轨电子送料器时，维持已配置的轨道，仅变更供料器的配置。配置方法根据「吸
取数据」选项的设置而变化。
例）8mm 双轨电子送料器（ETF8D）的一个通道已配置完毕，有追加的 8mm 元件时
吸取数据选项 「固定胶带供料器
的轨道配置」的设
置
优化结果
分配「自动选择」
状态项
勾选 ETF8D
的一个通道已配置完毕时，对另一个空通道不
追加配置 8mm 元件。
将追加的 8mm 元件配置到其他 ETF8D 上。
取消勾选 ETF8D
的一个通道已配置完毕时，对另一个空通道追
加配置 8mm 元件。
全部分配
勾选 ETF8D
的一个通道已配置完毕时，对另一个空通道不
追加配置 8mm 元件。
将追加的 8mm 元件配置到其他 ETF8D 上。
此外，ETF8D 的一个通道已配置完毕时通道维持原
状，重新配置到其他的位置上。
取消勾选 清除全部当前的配置，对供料器配置、通道进行全
部重新配置。
EPU 使用说明书 第 4 章 制作生产程序
4-98
4-2-1-3-2 区域选项
指定配置供料器的区域。
可将所有的供料器只配置在前面或后面。
可预先在统一更换台上把供料器安装好，可为下面的生产缩短准备时间。

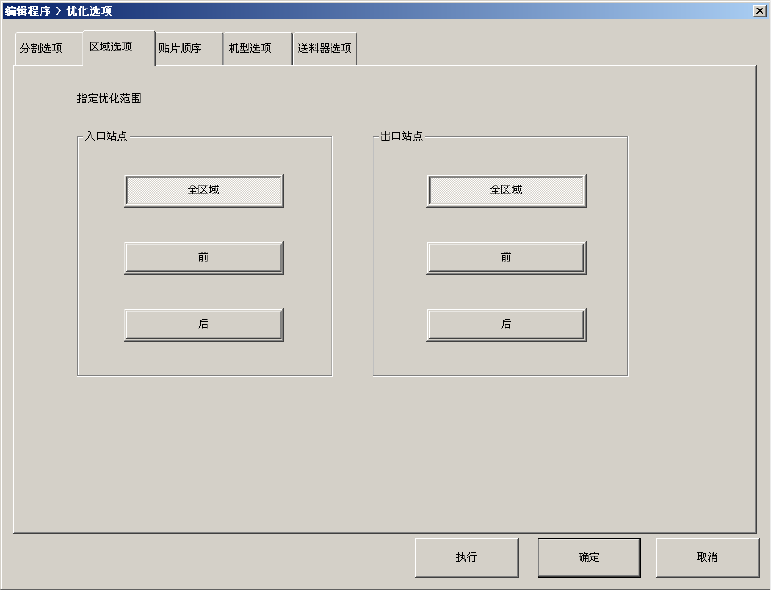

图4-2-1-3-2-1 优化 区域选项
设置要配置供料器的区域。
供料器可全配置在前面、或全部在后面。
将供料器预先安装在统一更换台上、做好准备工作，可以缩短至下次生产开始的时间。
（1）左站点
1）两侧：以左侧站点所有区域的供料器台架为对象配置供料器。
2）前 ：以左前侧的供料器台架为对象配置供料器。
3）后 ：以左后侧的供料器台架为对象配置供料器。
（2）右站点
1）两侧：以右侧站点所有区域的供料器台架为对象配置供料器。
2）前 ：以右前侧的供料器台架为对象配置供料器。
3）后 ：以右后侧的供料器台架为对象配置供料器。
EPU 使用说明书 第 4 章 制作生产程序
4-99
4-2-1-3-3 贴片顺序
图4-2-1-3-3-1 优化 贴片顺序选项
指定贴片数据的排列顺序，是维持输入顺序分配，还是换为优化顺序分配。
(1)输入顺序
设置按优化分割生成的站点形式贴片数据的顺序。
数据顺序可从如下选择：
●生产程序输入顺分配：不改变贴片数据的排列顺序。
●优化顺分配 ：将贴片数据的排列顺序改为优化顺序。
从菜单栏上选择“优化/分割贴片数据”后，优化后的贴片顺序可以浏览。
（在此画面中不能进行编辑。）
注意
“优化顺分配”是在贴片数据画面上对已经优化的数据进行编辑的
功能。但执行优化后，原来按输入顺序的数据将被删除。因此，
执行该功能前请对数据做备份。
