EPU 使用说明书 第 4 章 制作生产程序
4-100
4-2-1-3-4 机型选项

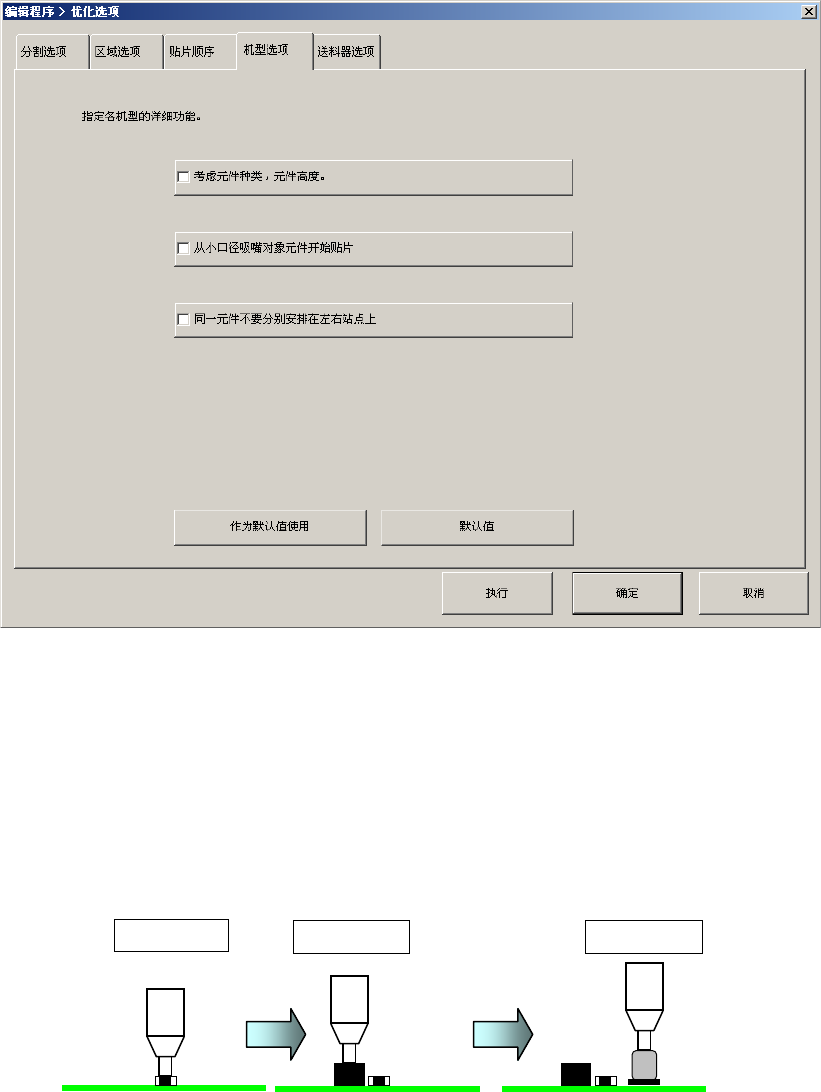

图 4-2-1-3-4-1 优化 机型选项
(1) 考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
选中本项后，将按下列顺序进行贴片。
<考虑了元件种类、元件高度的贴片>
贴片顺序①
贴片顺序②
贴片顺序③
EPU 使用说明书 第 4 章 制作生产程序
4-101
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序如下表所示，非铝电解电容器产品优先进行贴片。
优先顺序
元件种类 元件高度(mm)
1
非铝电解电容器
0 ＜ t ≦ 5.5
2 5.5 ＜ t ≦ 6.0
3 6.0 ＜ t
4
铝电解电容器
0 ＜ t ≦ 5.5
5 5.5 ＜ t ≦ 6.0
6 6.0 ＜ t
<层的优先顺序>
各层的相互关系如下。
优先顺序 层种类
1 贴片层
2 元件层
3 元件种类·高度层
在“操作选项”/“生产(暂停)”中未选中“发生无元件时暂停”时，如果
生产中因元件用完等无法贴片时，则将跳过该元件并继续进行贴片。
而该元件将在补满元件、重启生产时被最后贴片。
在这种情况下，考虑到元件高度的生产条件有可能会破坏。
因此，在选择了
“考虑元件种类、元件高度”
时，建议操作选项选择
“发生无元件时暂停”。
(2)从小口径吸嘴对象元件开始贴片：
选中后，优化为从使用小口径吸嘴的元件开始优先贴片。
(3)同一元件要不分別安排在左右站点上：
相同的元件优化为集中到某一侧的站点上。
EPU 使用说明书 第 4 章 制作生产程序
4-102
4-2-1-3-5 供料器选项
图 4-2-1-3-5-1 优化 供料器选项
对相同的料带宽度有多个供料器类型的电动式供料器时，要设置“优化中使用的供料器类型”。
选择多个时，从中选择使用最适当的供料器，生成吸取数据。
a) E 8mmS ：设置电动式带式供料器（8mm单通道）的使用上限数。
b) E 8mmD ：设置8mm双轨电子送料器的使用上限数。
如果是供料器类型混合，可在「元件供应数」的手动设置中设置的范围内，对要优化配置的 8mm
单、双电子式带式供料器数量进行设置。可使用数的输入范围均为 1～120。
按下「执行」按钮时，如果「元件供应数」的手动设置数超过了8mm单、双电子式带式供料器可
使用数的合计时，不能执行优化。
