EPU 使用说明书 第 4 章 制作生产程序
4-106
显示如下窗口。
图 4-2-2-2-2 分割贴片数据显示例
通过切换选项卡，可以显示左、右站点的分割贴片数据。
● 优化顺序显示时的
粗线划分
，表示在１次吸取贴片的周期动作中被配对的数据
的区分。
EPU 使用说明书 第 4 章 制作生产程序
4-107
4-2-2-3 吸嘴分布
显示在各站点优化配置的吸嘴。
在优化条件中，将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和EPU设
置一致。
请从菜单中选择“优化”/“吸嘴分布”。

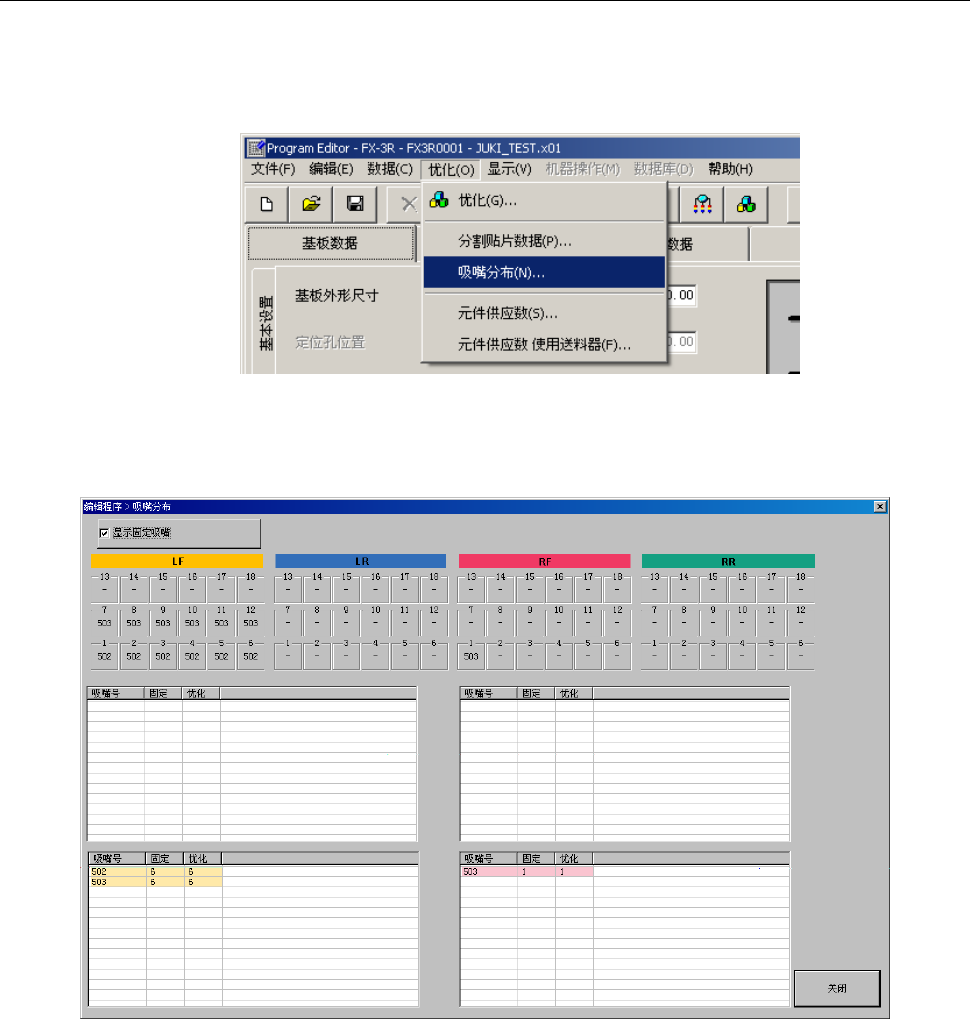

图 4-2-2-3-1 选择吸嘴分布
显示下图的吸嘴分布画面。
图 4-2-2-3-2 吸嘴分布显示例
●
ATC 显示的红字吸嘴编号：
表示优化输出的吸嘴。
●
ATC 显示的黑字吸嘴编号：
表示在 EPU 设置中设置的固定吸嘴。
●
“显示固定吸嘴”复选框：
未选中时：显示优化输出的 ATC 吸嘴配置，
选中时 ：仅显示在
EPU 设置中设置的固定吸嘴配置。
●固定吸嘴 ：在 EPU 设置中设置的吸嘴配置。
●优化吸嘴 ：优化输出后的吸嘴。
●关闭 ：关闭吸嘴分布对话框。
EPU 使用说明书 第 4 章 制作生产程序
4-108
4-2-2-4 供料器分布
以图形显示吸取数据的供料器安排内容。
从菜单栏中单击“显示”/“供料器分布”后，显示如下的画面。
(1) 供料器分布窗口

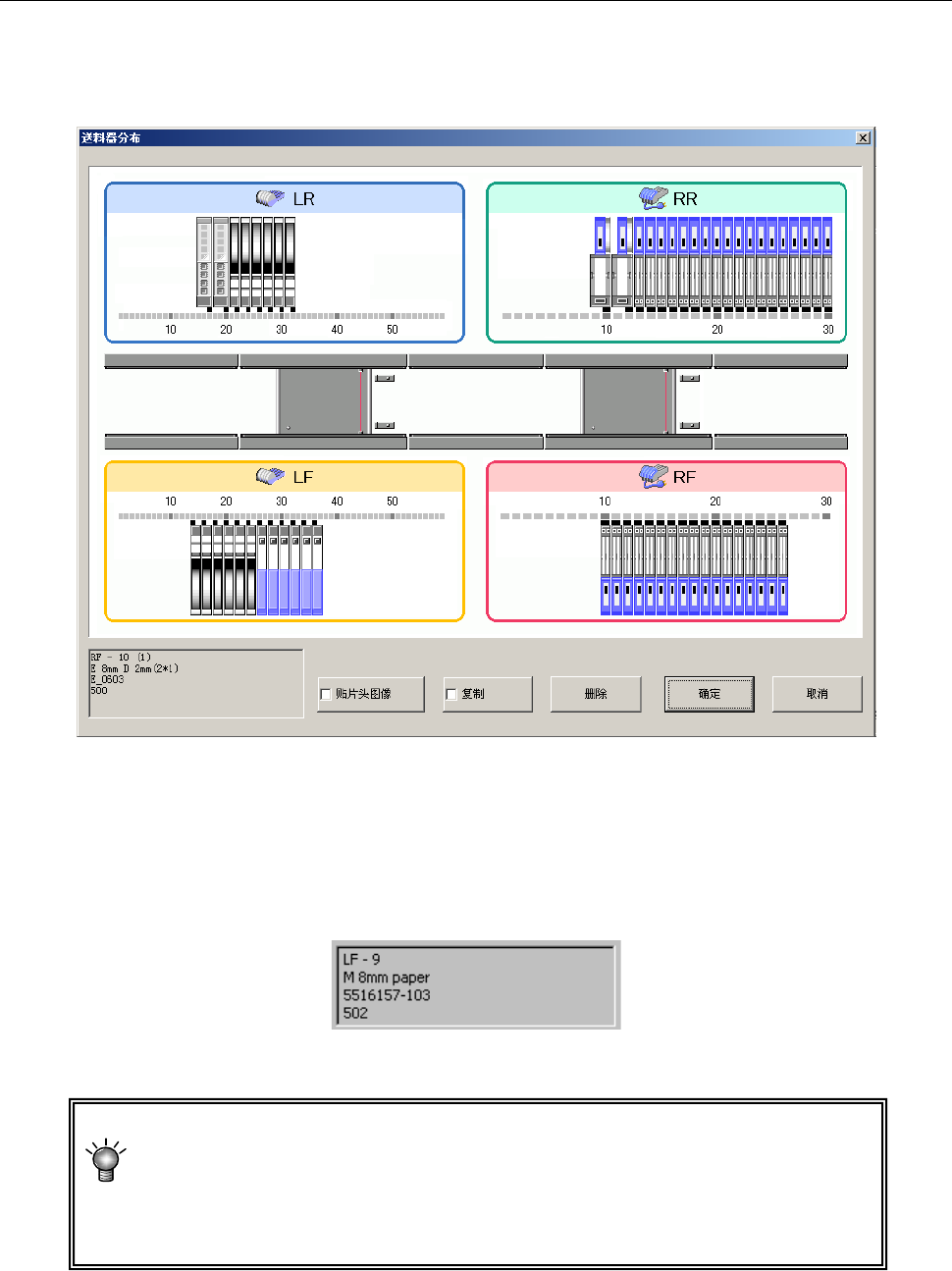

图 4-2-2-4-1 供料器分布显示例
1) 将鼠标移动到供料器分布窗口的供料器图上，即可显示该供料器的元件数据的部分内容。
供料器信息里显示吸取位置、供应装置、元件名、吸取吸嘴编号等。另外，选择了8mm双轨
电子送料器时，也会显示通道号。
图 4-2-2-4-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中指定的全部内容。
有的机种可能会显示无法使用的定心方式(吸嘴编号)。
执行优化后，可安排该机种可使用的定心方式、吸嘴编号。
