EPU 使用说明书 第 4 章 制作生产程序
4-109
2) IC回收带(选购项)时显示如下画面。
图 4-2-2-4-3 IC 回收带的显示内容和显示例
当在 IC 回收带位置上指定供料器时，供料器将在 IC 回收带上重叠显示。
请指定位置，以使供料器与 IC 回收带不重叠。
(2) 在供料器窗口中进行编辑
在供料器分布窗口中，使用鼠标就可编辑供料器配置。
但IC回收带不能编辑。

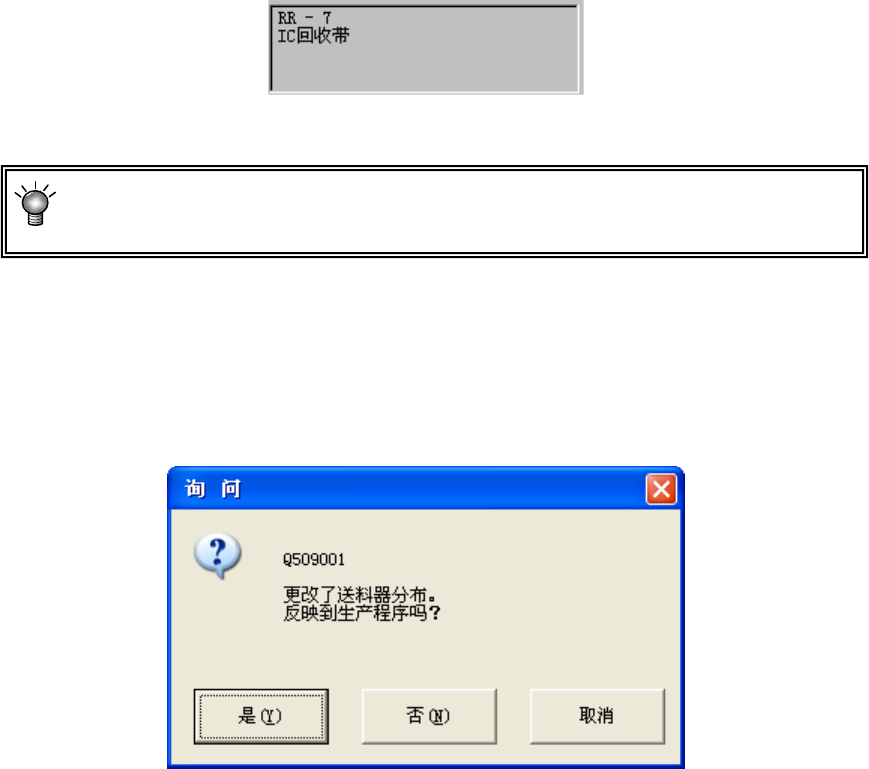

编辑后关闭供料器分布画面时，会显示下列信息，询问是否把编辑内容反映到程序数据中。
图
4-2-2-4-4
确认编辑内容更新的信息
●是 ： 将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的供料器的吸取坐标，将被恢复为设计值。
●否 ： 不保存变更内容并退出。
●取消 ： 返回供料器分布的画面。
EPU 使用说明书 第 4 章 制作生产程序
4-110
1) 选择供料器
选择需要移动、复制、删除的供料器。被选中的供料器将以橙色区别显示。
选择供料器的方法有以下几种。
表
4-2-2-4-1
供料器的选择操作
操作 结果
用鼠标点击供料器。
点击的供料器成为选中状态。
拖拽鼠标圈住供料器。
拖拽
鼠标形成四边形，四边形内的供料器为选中状
态。
按住
CTRL 键的同时点击供
料器
如果还有其他要选中的供料器，则按住该供料器
+
CTRL 键，则点中的供料器成为选中状态。
按住
SHIFT 键的同时点击供
料器
点最初指定的供料器，按住
SHIFT 键，再点最后要
选中的供料器，之间的供料器全部为选中状态。
2) 供料器移动、复制
选择需要移动的供料器后，把它拖曳到目标位置，松开按钮，则该供料器就会复制、移动到其最
近的供料器安装位置。
这时，勾选“复制”按钮时，则为复制所选择的供料器，取消“复制”按钮中的勾选时，则为移
动所选择的供料器。

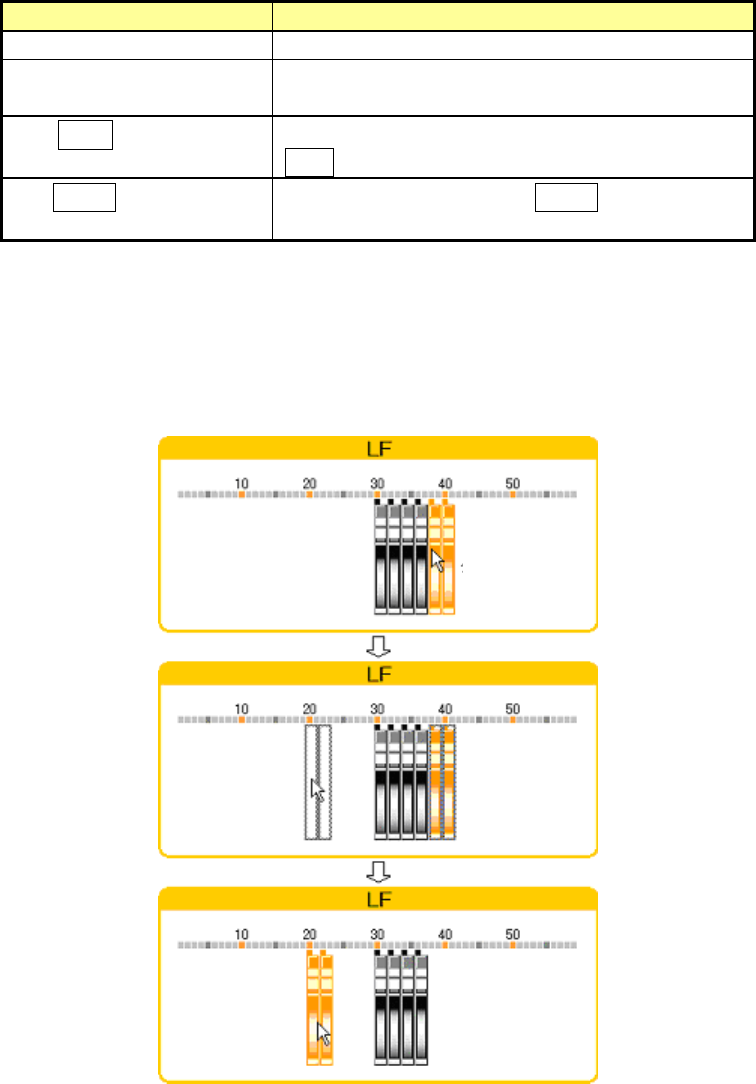

图 4-2-2-4-5 复制、移动供料器画面示例
点击
拖拽
释放
EPU 使用说明书 第 4 章 制作生产程序
4-111
3) 删除供料器
在选择供料器的状态下，按“删除”按钮即可删除供料器。
4) 显示贴片头图像
把供料器分布画面的显示模式，切换为贴片头图像显示模式。
勾选操作按钮的“贴片头图像”按钮时，即可显示出鼠标光标所对准的贴片头图像。
贴片头图像显示模式以图像形式显示贴片头间隔。
把鼠标光标对准供料器台架的图像时，贴片头图像显示橙色表示有可能进行同时吸取的供料器。
把供料器对准贴片头间隔进行配置，即可按指定同时吸取。
图 4-2-2-4-6 贴片头图像显示模式的显示例
取消“贴片头图像”按钮中的勾选，既可解除贴片头图像显示模式。
