EPU 使用说明书 第 4 章 制作生产程序
4-111
3) 删除供料器
在选择供料器的状态下，按“删除”按钮即可删除供料器。
4) 显示贴片头图像
把供料器分布画面的显示模式，切换为贴片头图像显示模式。
勾选操作按钮的“贴片头图像”按钮时，即可显示出鼠标光标所对准的贴片头图像。
贴片头图像显示模式以图像形式显示贴片头间隔。
把鼠标光标对准供料器台架的图像时，贴片头图像显示橙色表示有可能进行同时吸取的供料器。
把供料器对准贴片头间隔进行配置，即可按指定同时吸取。

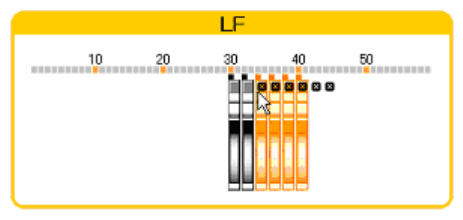

图 4-2-2-4-6 贴片头图像显示模式的显示例
取消“贴片头图像”按钮中的勾选，既可解除贴片头图像显示模式。
EPU 使用说明书 第 4 章 制作生产程序
4-112
(3) 浏览模式和初始化
读入生产程序进行程序编辑时，如贴片机本体的送料台架与生产程序的供料器类型有电动式和机
械式的差别，会显示供料器分布。
请用浏览模式确认连接台架和吸取数据的供料器类型。
要变更程序时，请将吸取数据初始化。
1) ［浏览］按钮
程序编辑以浏览模式启动，可以确认程序的内容。
不能进行程序的变更、示教等操作。
2) ［初始化］按钮
不同状态的供料器的吸取数据被初始化，统一变更为“自动选择”的初始数据。
图 4-2-2-4-7 更新编辑内容的确认信息
EPU 使用说明书 第 4 章 制作生产程序
4-113
4-3 其他功能
4-3-1 文件
以下对文件菜单的操作方法进行说明。
4-3-1-1 新建
新建文件时,请选择菜单栏中的“文件”/“新建”。
将生产程序的数据初始化。
如有未保存的生产程序,则显示确认信息。
图 4-3-1-1-1 生产程序确认信息
在此,
按下“
确认
”,则不保存文件而直接将其初始化。按下“
取消
”,则中止处理,返回桌面。
