EPU 使用说明书 第 4 章 制作生产程序 4- 11 3 4-3 其他功能 4-3-1 文件 以下对文件菜单 的操作方法进行说明。 4-3-1-1 新建 新建文件时 , 请选择菜单栏中的“文 件” / “新建”。 将生产程序 的数据初始化 。 如有未保存的生 产程序 , 则显示确认信 息。 图 4-3-1-1-1 生产程序确认信息 在此 , 按下“ 确认 ” , 则不保存文件而直接将其初始化。按下“ 取消 ” , 则中止处理 ,…
EPU 使用说明书 第 4 章 制作生产程序
4-112

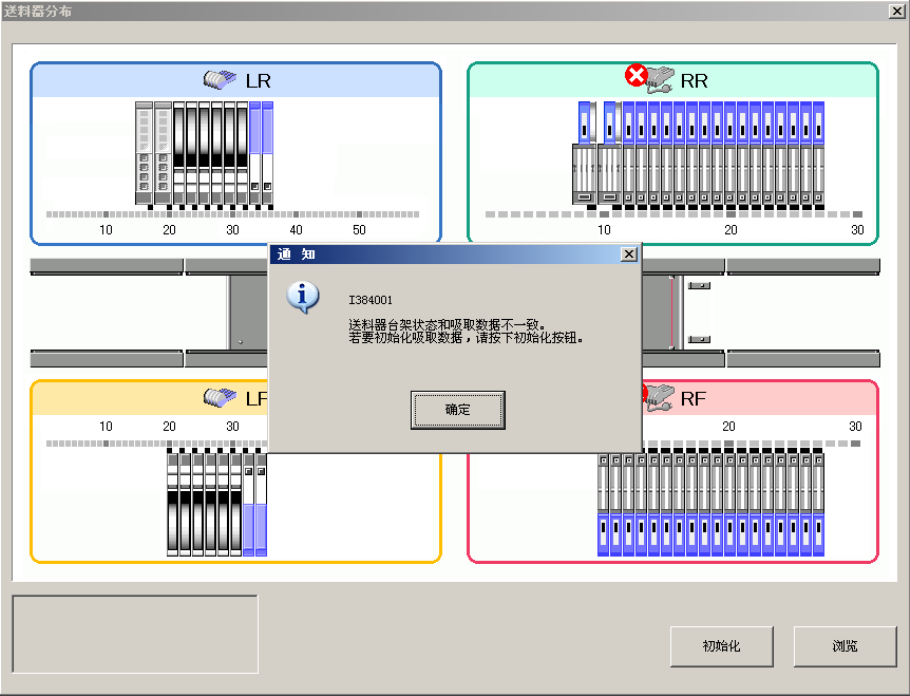

(3) 浏览模式和初始化
读入生产程序进行程序编辑时，如贴片机本体的送料台架与生产程序的供料器类型有电动式和机
械式的差别，会显示供料器分布。
请用浏览模式确认连接台架和吸取数据的供料器类型。
要变更程序时，请将吸取数据初始化。
1) ［浏览］按钮
程序编辑以浏览模式启动，可以确认程序的内容。
不能进行程序的变更、示教等操作。
2) ［初始化］按钮
不同状态的供料器的吸取数据被初始化，统一变更为“自动选择”的初始数据。
图 4-2-2-4-7 更新编辑内容的确认信息
EPU 使用说明书 第 4 章 制作生产程序
4-113
4-3 其他功能
4-3-1 文件
以下对文件菜单的操作方法进行说明。
4-3-1-1 新建

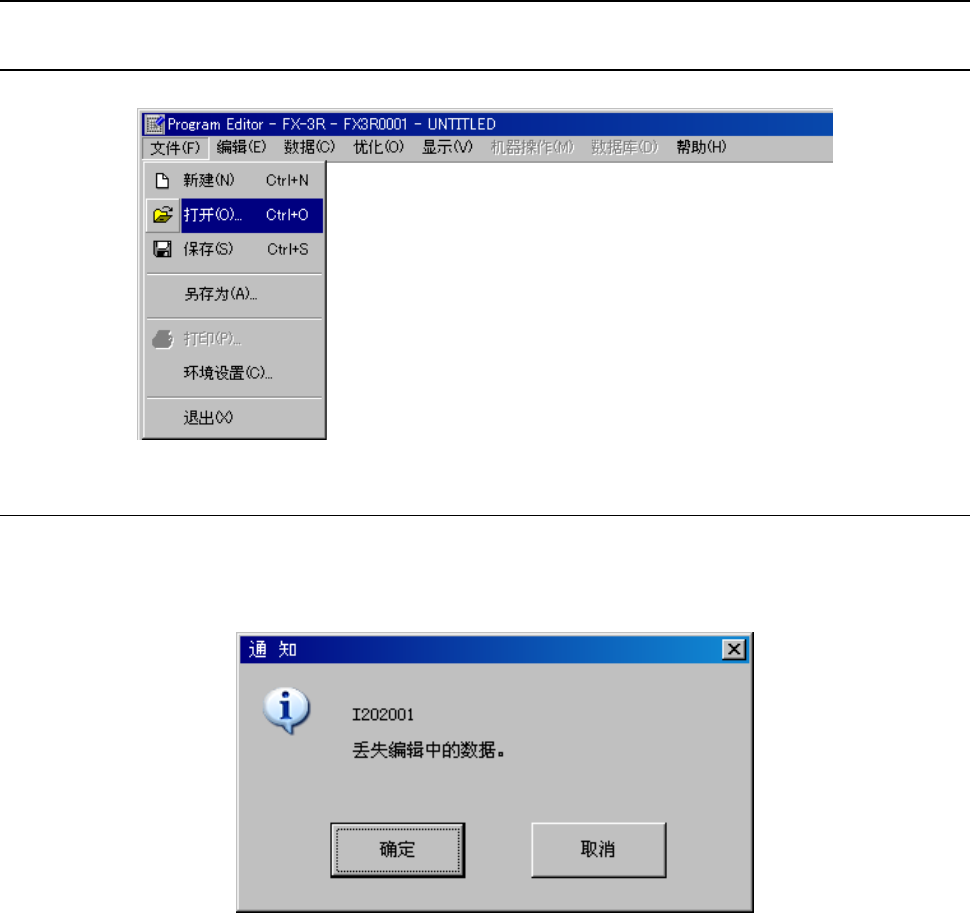

新建文件时,请选择菜单栏中的“文件”/“新建”。
将生产程序的数据初始化。
如有未保存的生产程序,则显示确认信息。
图 4-3-1-1-1 生产程序确认信息
在此,
按下“
确认
”,则不保存文件而直接将其初始化。按下“
取消
”,则中止处理,返回桌面。
EPU 使用说明书 第 4 章 制作生产程序
4-114
4-3-1-2 打开（读取文件）
读入已经制作好的生产程序文件。
<步骤>
① 从菜单中选择“文件”/“打开”。
② 从“打开文件”画面中,选择文件并单击“打开”。

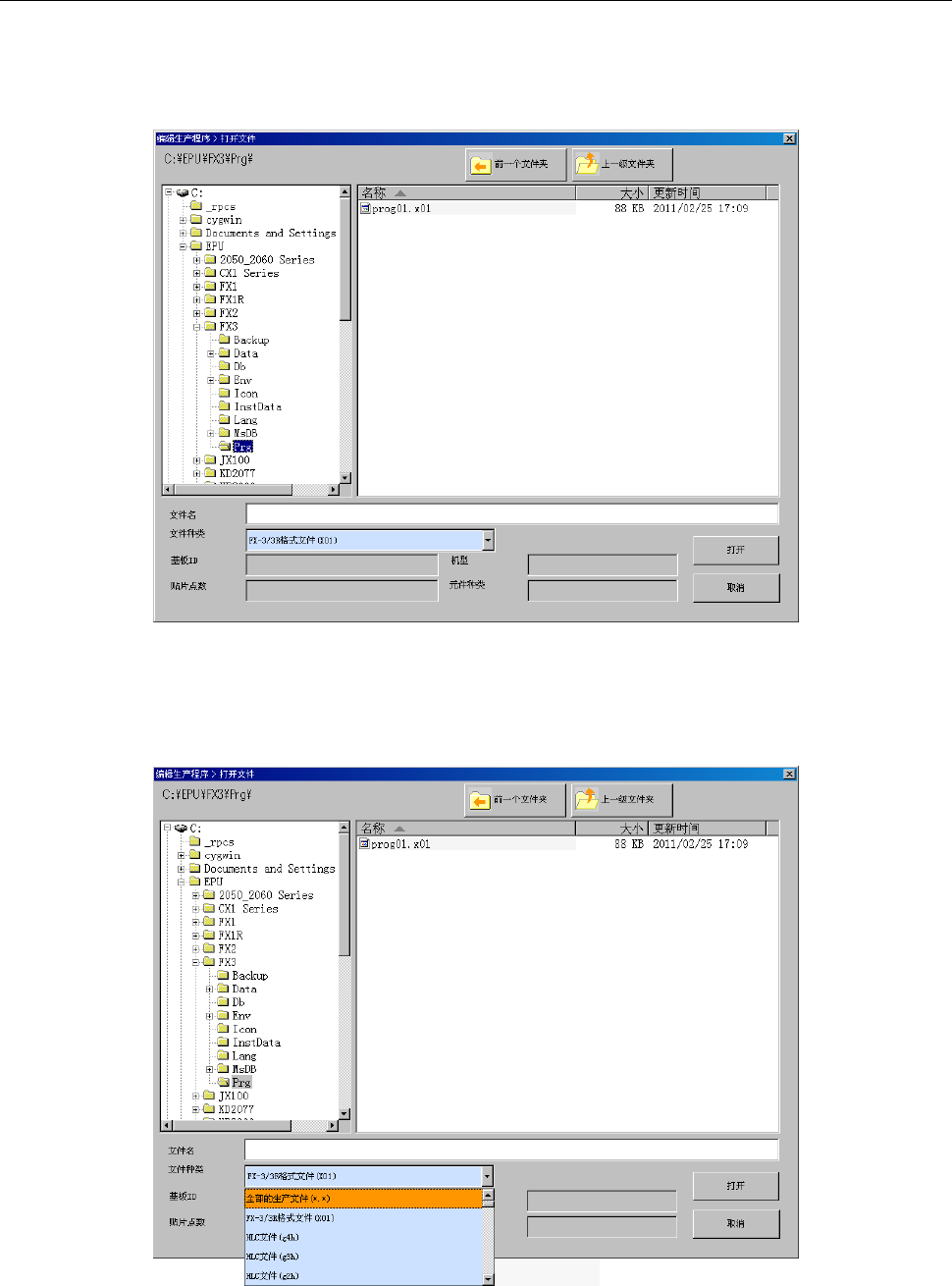

图 4-3-1-2-1 打开
如有未保存的生产程序时显示询问信息。(参见4-3-1-1新建)
若要读取其他机种的生产程序时，请选择“文件类型”后，再点击“打开”。
图 4-3-1-2-2 打开其他机种文件格式
