FX-3R_EPU使用说明 - 第169页
EPU 使用说明书 第 4 章 制作生产程序 4- 11 7 4-3-2 编辑 4-3-2-1 编辑菜单 该功能是制作程 序的辅助功能。 图 4-3-2-1-1 编辑菜单命令 ※ 范围选择 进行剪切或复制 时，请预先选择删除或复 制的范围，然后再进行操 作。 范围选择以行为 单位进行。 选择范围的方法 鼠标 通过拖拽，则被 选择的行呈反色显示。 键盘 按住 [SHIFT] 键的同时，按下 [ ↓ ] 或 [ ↑ ] 键，则被选择 的行呈…
EPU 使用说明书 第 4 章 制作生产程序
4-116
若要用其他机种的文件格式保存生产程序时，请选择“文件类型”后，再点击“保存”。
图 4-3-1-4-3 用其他机种的文件格式保存
文件名的设置根据 Windows 的规定和限制进行,也可用日语设置长文件名。
● 程序名称
程序名称为保存在记忆装置中的文件名。因此,程序名称可采用Windows允许使用的文件名。
但扩展名会因机种不同而被自动添加。另外,不能更改扩展名。
※ UNTITLED
名为UNTITLED的程序名，是启动程序编辑时自动预置的缺省名。从菜单中选择新建时,将自
动初始化为该名。
保存UNTITLED时,显示“另存为”画面。此时请命名。
● 扩展名
为了指定文件的形式,而在文件名后加英文句点号的同时附加的3个英文字母或数字。
例) JUKIPRG . x01
↑ ↑
文件名 句点号 扩展名(用FX-3/FX-3R 制作的生产程序的扩展名)
扩展名自动形成。
FX-3/FX-3R的扩展名为“x01”。
有关读取·保存的对应机种·文件格式，请参见“附录 1-3 生产程序的文件格式”。
程序名称与扩展名
注意:
EPU 使用说明书 第 4 章 制作生产程序
4-117
4-3-2 编辑
4-3-2-1 编辑菜单
该功能是制作程序的辅助功能。
图 4-3-2-1-1 编辑菜单命令
※ 范围选择
进行剪切或复制时，请预先选择删除或复制的范围，然后再进行操作。
范围选择以行为单位进行。
选择范围的方法
鼠标 通过拖拽，则被选择的行呈反色显示。
键盘
按住[SHIFT]键的同时，按下[↓]或[↑]键，则被选择的行呈
反色显示。
EPU 使用说明书 第 4 章 制作生产程序
4-118
(1) 剪切
剪切被选中的行。
* 本项命令，在使用排序功能时，不能选择。
(2) 删除
删除被选中的行。
* 本项命令，在使用排序功能时，不能选择。
(3) 复制
将选中的行登录到内存中。在数据中粘贴时，请执行下面的粘贴命令。
(4) 粘贴
用上述复制命令所选择的行的数据被粘贴。
并且，如用贴片数据选择粘贴命令，会显示如下画面。

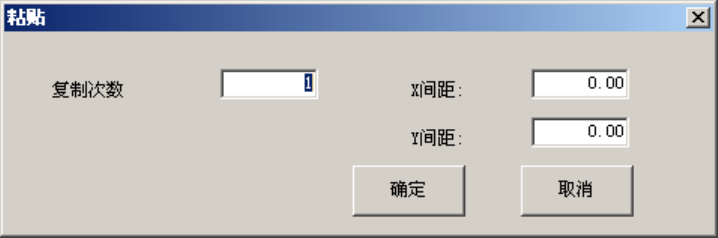

图 4-3-2-1-2 粘贴对话框
①复制次数 ：指定复制次数。
②X 间距 ：指定贴片位置在 X 方向的增、减间距。
③Y 间距 ：指定贴片位置在 Y 方向的增、减间距。
④确定 ：执行粘贴。
⑤取消 ：中止粘贴。
