EPU 使用说明书 第 4 章 制作生产程序
4-121
·
将“查找不完整的记录”或“查找超出范围的数据”指定为查找条件时，不能选择“贴片 ID”、
“元件名”、“精确匹配”。
·“查找不完整的记录”及“查找超出范围的数据”两者只能选择一个。
·
未找到时，会显示提示信息。
·
已经输入的查找字符、查找条件在下一个查找对话框显示前一直有效。

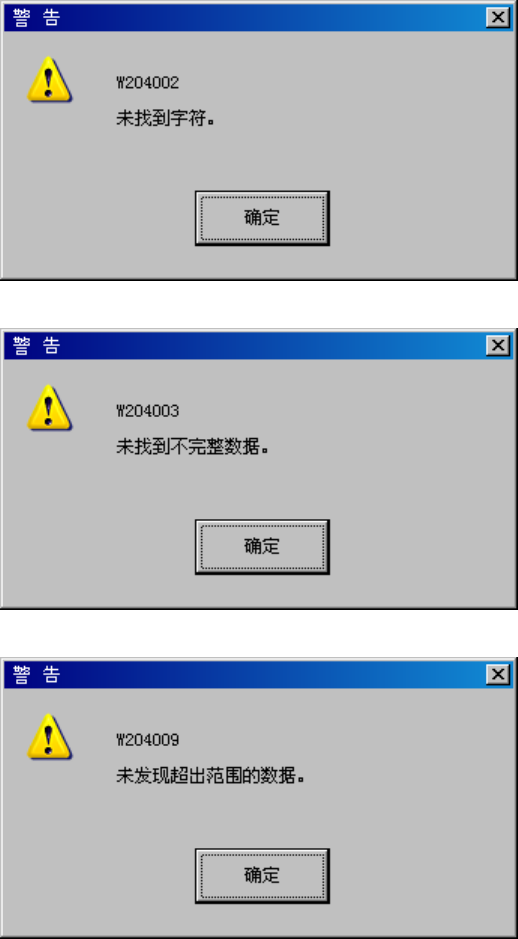

图 4-3-2-1-7 查找 未找到
图 4-3-2-1-8 查找 未找到不完整数据
图 4-3-2-1-9 查找 未发现超出范围的数据
EPU 使用说明书 第 4 章 制作生产程序
4-122
(9) 替换
对指定元件的全部内容，以及“元件数据”的“包装”、“定心”、“吸取条件”、“贴片条件”、
“检查”各项可以用指定的条件进行统一替换。
1)设定条件
从编辑菜单中选择“替换”，启动如下的“替换元件数据向导”。

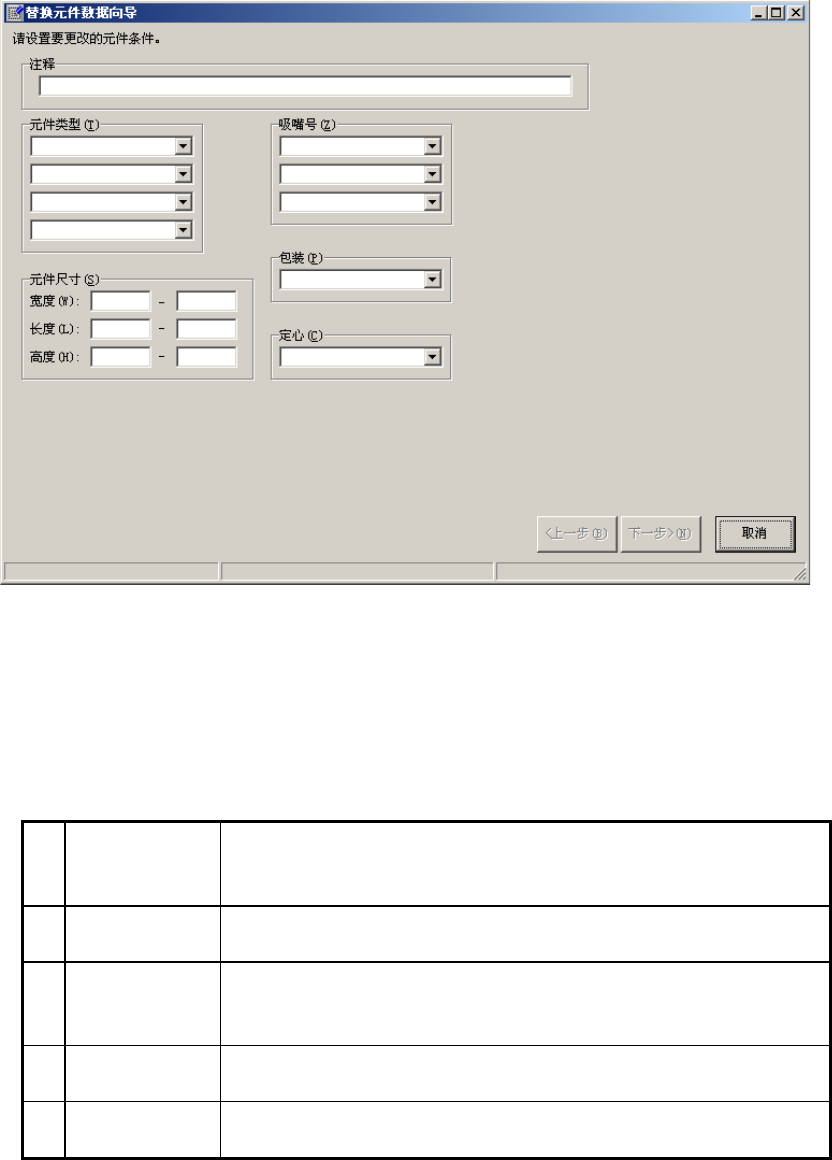

图 4-3-2-1-10 替换元件数据向导 设定条件画面
设定作为替换对象的元件的条件，单击“下一步”。
可设定的条件如下。
表 4-3-2-1-1 设定条件画面 设定项目
1 元件种类
元件种类最多可指定 4 种。当指定多种元件时，所指定的所有的
元件均为设定对象。
1 个也不输入时，所有的元件种类均为设定对象。
2 外形尺寸
分别指定元件的纵、横、高的最大值和最小值。
如果省略输入，则按各自可输入的最大、最小值处理。
3 吸嘴编号
最多可指定 3 种用于吸取的吸嘴编号。
指定多种元件时，所指定的所有的元件均为设定对象。
1 个也不输入时，所有的吸嘴均为置换对象。
4 元件包装方式
指定元件的包装方式。不指定时，所有包装形式的元件均为设定
对象。
5 定中心方式
指定元件的定心方式。
不指定时，所有定心方式的元件均为设定对象。
EPU 使用说明书 第 4 章 制作生产程序
4-123
2)替换值的设定
① 显示元件数据的[定心]选项卡的内容。
输入需要变更的的数据，单击“下一步”。
图 4-3-2-1-11 设置替换值画面(1)
② 显示元件数据的[吸取条件]选项卡的内容。
输入需要变更的项目，单击“下一步”。
图 4-3-2-1-12 设置替换画面(2)
