EPU 使用说明书 第 4 章 制作生产程序
4-123
2)替换值的设定
① 显示元件数据的[定心]选项卡的内容。
输入需要变更的的数据，单击“下一步”。

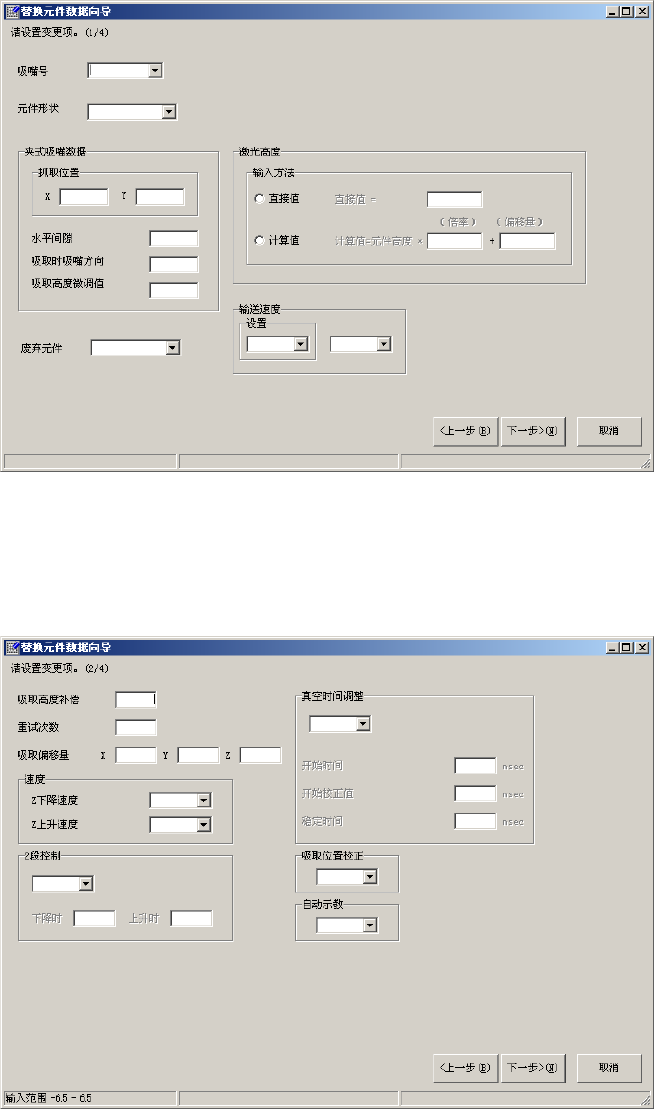

图 4-3-2-1-11 设置替换值画面(1)
② 显示元件数据的[吸取条件]选项卡的内容。
输入需要变更的项目，单击“下一步”。
图 4-3-2-1-12 设置替换画面(2)
EPU 使用说明书 第 4 章 制作生产程序
4-124
③ 显示元件数据的[贴片条件]选项卡的内容。
设置变更项目，单击“下一步”。

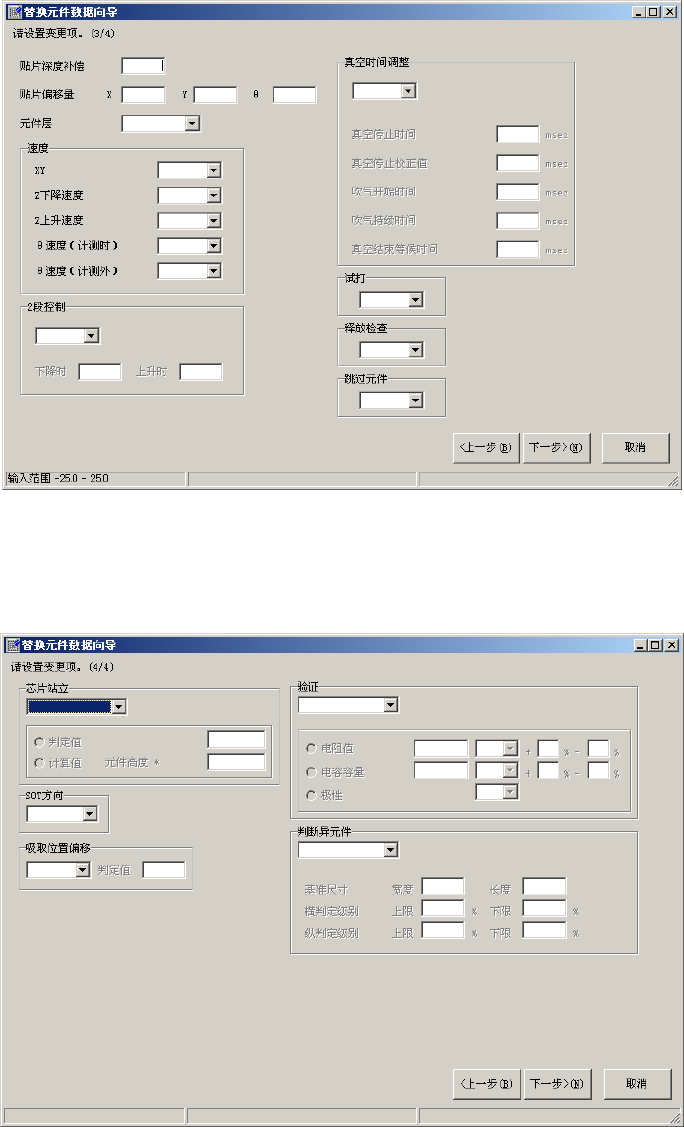

图 4-3-2-1-13 设置替换画面(3)
④ 显示元件数据的[检查]选项卡的内容。
设置要变更的各个数据的值，单击“下一步”。
图 4-3-2-1-14 设置替换画面(4)
EPU 使用说明书 第 4 章 制作生产程序
4-125
3)选择元件 (一览显示)
显示迄今为止的输入内容。

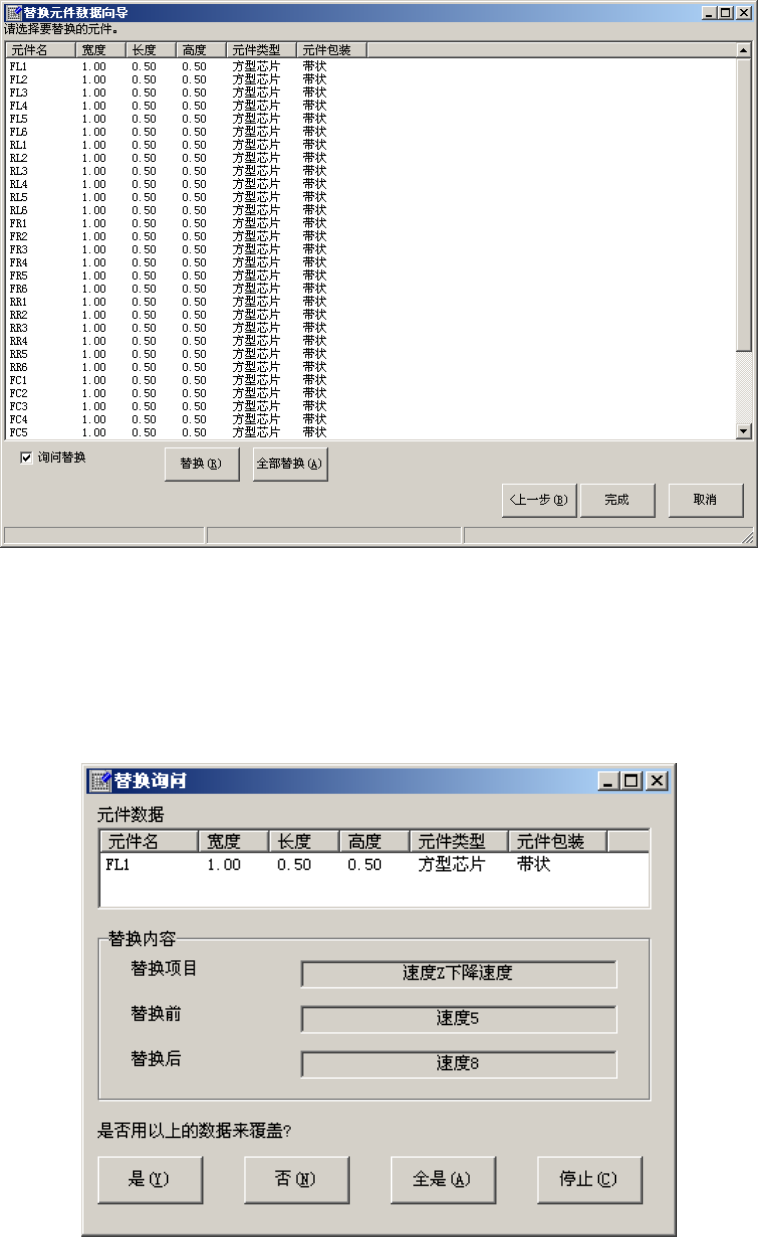

图 4-3-2-1-15 确认替换内容
●替换 ：逐一变换已选择的记录的数据。
●全部替换 ：进行所有数据的变换。
●询问替换元件
选中选项时，在对每1项的变更进行替换前，显示确认替换内容的画面。
图 4-3-2-1-16 询问替换内容对话框
