EPU 使用说明书 第 4 章 制作生产程序
4-125
3)选择元件 (一览显示)
显示迄今为止的输入内容。
图 4-3-2-1-15 确认替换内容
●替换 ：逐一变换已选择的记录的数据。
●全部替换 ：进行所有数据的变换。
●询问替换元件
选中选项时，在对每1项的变更进行替换前，显示确认替换内容的画面。
图 4-3-2-1-16 询问替换内容对话框
EPU 使用说明书 第 4 章 制作生产程序
4-126
(10)单格复制
将选中的单格登录到内存中。对象单格为X、Y、角度、元件名。
将其粘贴在数据中时，请执行下面的单格·粘贴命令。
(11)单格·粘贴
将使用单元格/复制操作登录到内存的数据, 覆盖到光标所指的行的相应项目中。
从“X”、“Y”、“角度”剪切的数据，只能粘贴到相同类型的单元格中。
(12)修改元件名称
执行修改元件名称。
选择后将显示如下画面。请输入要变更的元件名，并单击“确定”。

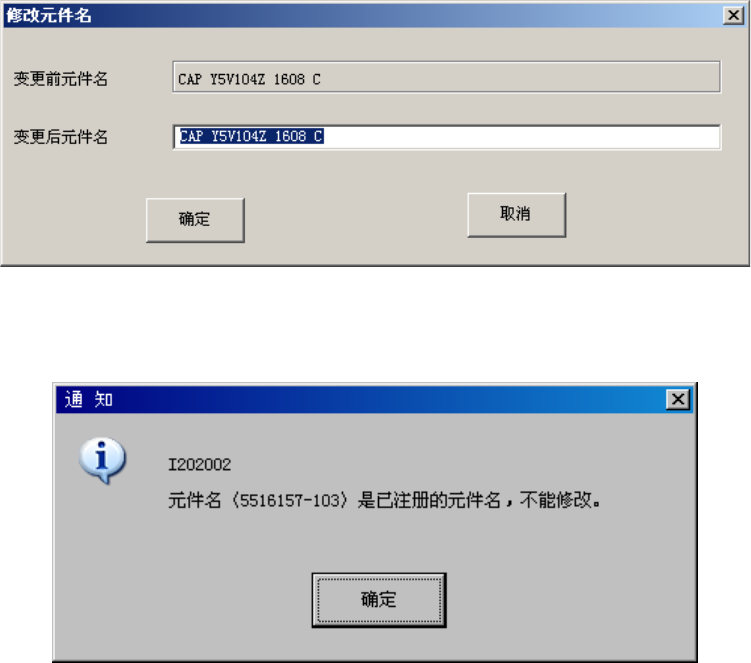

图 4-3-2-1-17 修改元件名称对话框
变更元件后，如果与其他元件名重复，会显示如下对话框。
图 4-3-2-1-18 元件名称重复的对话框
(13)反映元件层
将“元件数据”的层反映到“贴片数据”中。有以下反映方法。
全部元件 : 将全部元件数据的层反映到贴片数据里。
元件类别 : 将该元件数据的层反映到贴片数据里。
EPU 使用说明书 第 4 章 制作生产程序
4-127
(14) 吸取偏差的更新
从“吸取数据”的吸取坐标反映到“元件数据”的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从“编辑”菜单中选择“吸取偏差的更新”
后，可以将所选择的“吸取数据”的吸取默认值与示教结果之间的差反向反映到“元件数据”的
吸取偏移量。
(15) 复制标记
在 EPU 中不使用此命令。
(16) 粘贴标记
在 EPU 中不使用此命令。
(17) 标记数据库
在 EPU 中不使用此命令。
(18) 粘贴矩阵
把剪切或复制的选择范围，进行粘贴矩阵。
* 本项命令，在使用排序功能时，不能选择。
1)贴片数据
把所剪切或复制的选择范围的贴片数据，插入到光标前。
指定X的复制次数、Y的复制次数，以及X间距、Y间距，可在增加或减少X方向贴片位置、Y方向贴
片位置的同时，进行矩阵复制。
贴片数据粘贴矩阵后，被粘贴的元件ID全部显示出“#”。

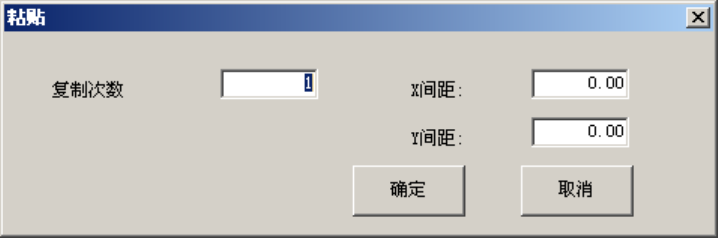

图 4-3-2-1-19 展开粘贴对话框
①复制次数 X ：指定在 X 方向的复制次数。
②复制次数 Y ：指定在 Y 方向的复制次数。
③X 间距 ：指定 X 方向的贴片或吸取位置的增加部分或减少部分。
④Y 间距 ：指定 Y 方向的贴片或吸取位置的增加部分或减少部分。
⑤确定 ：执行粘贴。
⑥取消 ：停止粘贴。
