EPU 使用说明书 第 4 章 制作生产程序
4-128
● 执行结果示例
贴片 ID
贴片
位置
X
贴片
位置
Y
贴片
角度
元件名
R1 5.00 10.00
45.00
1608-A
R2 10.00
10.00
0.00 1608-A
复制次数 X:
3
X 间距:
0.5
复制次数 Y:
1
Y 间距：
1
R1 5.00 10.00 45.00 1608-A
R1 10.00 10.00 0.00 1608-A
# 5.50 10.00 45.00 1608-A ·复制块将被插入指定行的上方。
·贴片 ID 全部为“#”。
# 10.50 10.00 0.00 1608-A
# 6.00 10.00 45.00 1608-A
# 11.00 10.00 0.00 1608-A
# 6.50 10.00 45.00 1608-A
# 11.50 10.00 0.00 1608-A
# 5.00 11.00 45.00 1608-A
# 10.00 11.00 0.00 1608-A
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 11.00 45.00 1608-A
# 11.00 11.00 0.00 1608-A
# 6.50 11.00 45.00 1608-A
# 11.50 11.00 0.00 1608-A
在以下情况时将发生错误，显示错误信息。
① 数据数超过能够输入的最大件数。

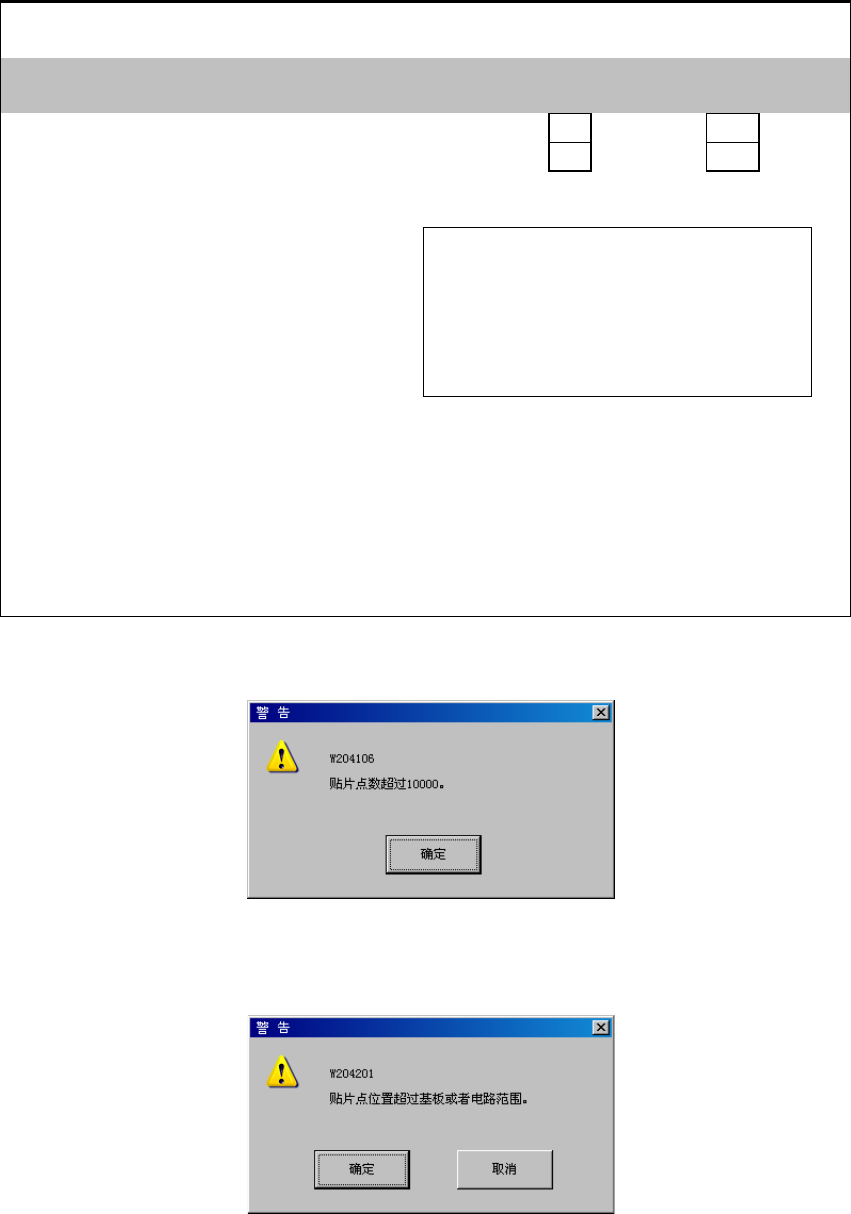

图 4-3-2-1-20 数据数超出范围
·确定：停止复制。此时，所有数据将不被复制。
② 贴片点位置超出基板或电路的范围。
图 4-3-2-1-21 贴片点位置超出错误
·确定：继续复制。
在复制数据上出现超出范围标记。
·取消：停止复制。
EPU 使用说明书 第 4 章 制作生产程序
4-129
(19)复制生产程序
采用复制功能，将2种以上的生产程序进行结合。
A
B
图 4-3-2-1-22 复制生产程序的概念图
在展开复制的生产程序中（上图的B），贴片数据中使用区域标记时，程序（B）的基板数据的BO
C标记被当作区域标记处理。
<复制方法>
1) 读入作为基准的生产程序。(上图、A 基板)
2) 指定(读入)对电路进行展开复制的生产程序。(上图，B 基板)
3) 设定作为基准的生产程序的基板原点与展开复制的生产程序的基板原点位置间的差(偏移 X、
Y、θ)。
4) 展开复制。
EPU 使用说明书 第 4 章 制作生产程序
4-130
表 4-3-2-1-2 基板的展开
基准数据 展开源数据 展开后的基板构成
单板基板
单板基板 单板基板
矩阵电路板 单板基板
非矩阵电路板 单板基板
复数基准电路 单板基板
矩阵电路板
单板基板 单板基板
矩阵电路板
当单板基板或矩阵电路板分割数与电路间距
都相等，以及偏移量
θ
为 0°、180°时，可
作为矩阵电路板展开。*1
非矩阵电路板 单板基板
复数基准电路 单板基板
非矩阵电路板
单板基板 单板基板
矩阵电路板 单板基板
非矩阵电路板 单板基板
复数基准电路 单板基板
*1：当可在矩阵电路板中展开时，会显示在矩阵电路板中展开，还是在单板基板中展开的询问对
话框。
另外，当电路重合时，会显示在矩阵电路板中展开，还是在单板基板中展开的询问对话框。
