EPU 使用说明书 第 4 章 制作生产程序 4- 132 读入文件 后， 将打开 如下对话框，要求输入到基准基 板位置的偏 移量，请参见下述偏移量 定义 ， 并输 入偏移量。 图 4-3-2-1-24 输入 偏移量对话框 偏移量的定义如 下图所示。 图 4-3-2-1-25 偏移量
EPU 使用说明书 第 4 章 制作生产程序
4-131
①在菜单中选择复制生产程序后，将打开“打开文件”对话框。
②请选择要展开的（展开源）生产程序，再按“打开”按钮。
图 4-3-2-1-23 读入要展开的（展开源）生产程序
可展开的生产程序文件格式的各种组合如下表所示。
除此以外的文件格式的组合是不能展开的，敬请注意。
表 4-3-2-1-3 基准侧、展开源文件的组合
机型 基准侧的文件格式 展开源的文件格式
FX3
FX-3R
FX-3/3R
格式文件（x01）
FX-3/3R 格式文件（x01）
与基准侧的文件版本相同
EPU 使用说明书 第 4 章 制作生产程序
4-132
读入文件后，将打开如下对话框，要求输入到基准基板位置的偏移量，请参见下述偏移量定义，并输
入偏移量。

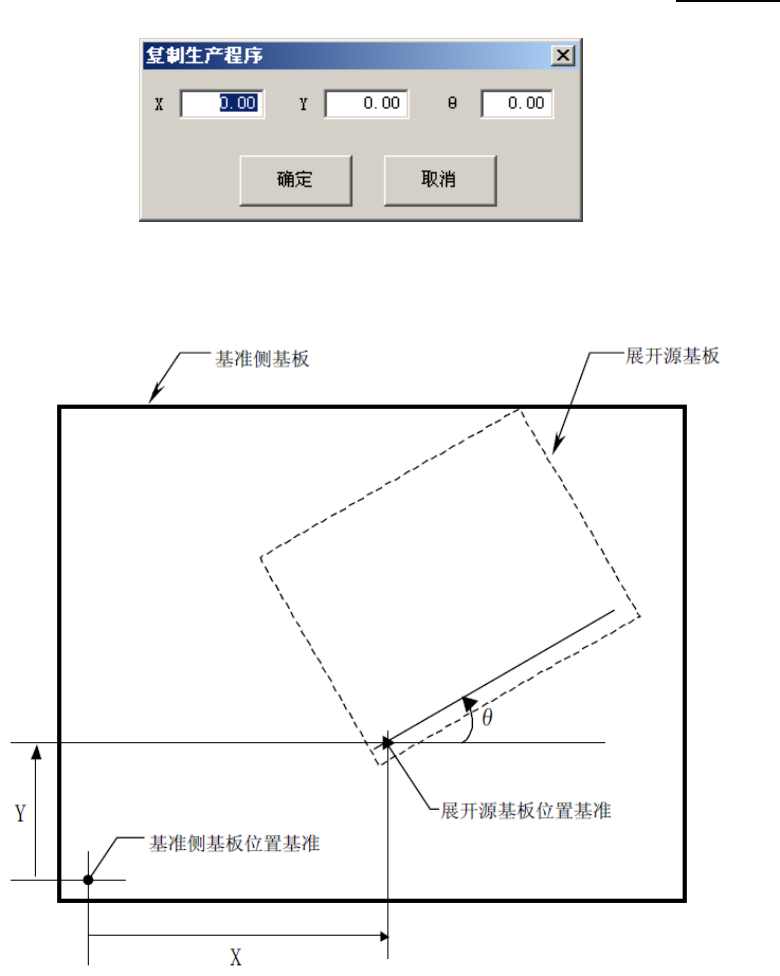

图 4-3-2-1-24 输入偏移量对话框
偏移量的定义如下图所示。
图 4-3-2-1-25 偏移量
EPU 使用说明书 第 4 章 制作生产程序
4-133
4-3-2-2 一览表画面的功能
在编制程序画面的各种一览表上，可以调整单元格的宽度，使用数据排序功能。
（1） 调整一览表画面上的单元格宽度
在贴片数据一览表等画面上，可以调整单元格的宽度。
当光标呈十字型时，把光标移到列顶端行（显示项目名称区）单元格边线附近。光标的左右都变
成箭头时，在保持该状态下拖拉光标，即可调整单元格的宽度。
图 4-3-2-2-1 调整单元格的宽度
但是，在元件列表画面上已标有元件名称、元件种类等的，画面虽能滚动，但该单元格的宽度已
经固定化，不能变更。
光标在单元格附近从十字型 ( ) 变成( ) 拖拉光标后，可调整单元格宽度。
不可调整单元
格宽度的区域
