EPU 使用说明书 第 4 章 制作生产程序
4-136
2) 退出时优化询问
对退出编辑程序时是否询问优化进行选择。
●执行 ：在未进行优化的状态下结束程序时，显示询问确认是否执行优化。
●不执行 ：不显示询问。
3) 数据库注册提示结束
设置数据库注册完成时，是否通知注册完成。
●执行 ：将元件数据注册到数据库并结束后，通知注册已完成。
●不执行 ：不通知。
4) 删除贴片数据时删除元件数据
设置删除贴片数据时，是否也删除该贴片点使用的元件的元件数据。
●是
：当该元件的贴片点全部没有了的情况下，删除元件数据。
●
否
：不删除元件数据。
没有贴片点的元件数据，可从元件数据列表画面中删除。
●提示 ：询问是否删除。
EPU 使用说明书 第 4 章 制作生产程序
4-137
(3) 数据库文件
●使用 Flexline 数据库时
设置是否使用数据库文件。
需要使用数据库文件时，要指定数据库文件。
数据库是指注册元件数据(含图像数据)的文件(详细内容请参见“第5章 数据库”)。
程序编辑中可使用的数据库只有一个。
虽然也可以制作、运行多个数据库，但需根据程序指定使用的数据库。
<设置方法>
①单击“使用 FlexlineDB”左侧的复选框，进行勾选。
②单击“浏览”，在“打开文件”画面中选择数据库文件。

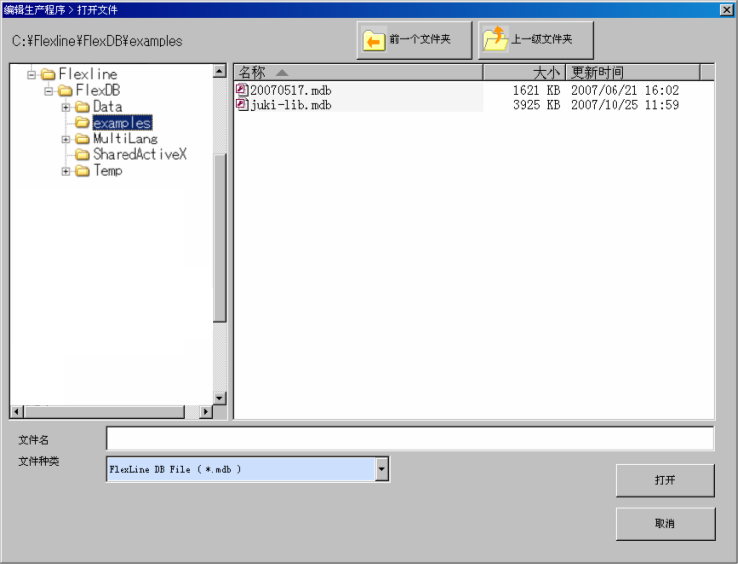

图 4-3-3-2 指定数据库
●使用服务器元件数据库时
单击“使用服务器元件数据库”左侧勾选框，进行勾选。
在此情况下，浏览的数据库，为自动浏览生产控制系统服务器内的数据库。
画面上将显示产控制系统服务器的IP地址及端口号码。
※有关贴片机一端的数据库详情，请参见5章数据库，在产控制系统端的设置请参见产控制
系统使用说明书。
EPU 使用说明书 第 4 章 制作生产程序
4-138
(4) 默认吸嘴选择
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。通过此处的指定，“元件数据”
自动选择的吸嘴号将发生变化。
例)指定了“使用500吸嘴作为默认值”时
=>如果在“元件数据”中将元件尺寸输入为“2mm×1.2mm”，则会自动选择“500号吸嘴”。
(5) 检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章[4-1-5-2-6 检查]检测吸取位置偏差一节
的说明。
(6) 默认供料器
当吸取数据为 8mm 电动式带式供料器时，供料器类型的初始设置可从”E 8mm S” (单)和”E 8mm
D “(双)中选择。默认选择为 E ”8mm S”。
