EPU 使用说明书 第 4 章 制作生产程序
4-147
4-4-2 生产管理信息的管理
(1)删除
选择“显示内容”中的“删除”后，可以删除生产管理信息。
删除时会显示确认清除生产条件的对话框。

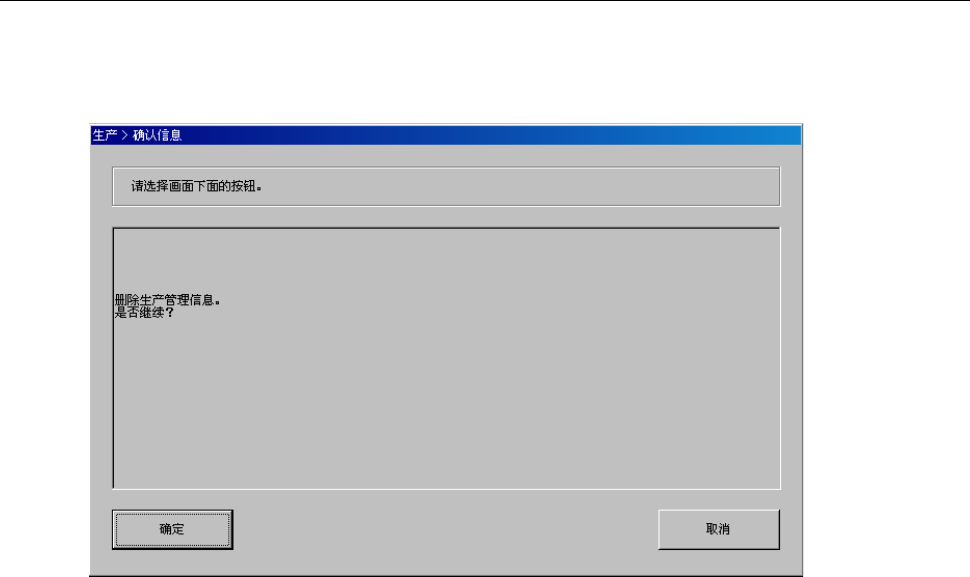

图 4-4-2-1 确认清除生产管理信息
按[确认]按钮，则删除生产管理信息。
按[取消]按钮，则不删除生产管理信息。
(2)保存生产管理信息
生产结束后，通过执行“文件”的“保存”、“另存为”，可以按照文件保存生产管理信息。
另外，生产结束时，可以通过在生产结束提示信息中选择保存生产程序来保存生产管理信息。
(3)生产管理信息的显示切换
当显示生产管理信息的综合、贴片头、供应、吸取率时，在画面的下方显示“综合”“贴片头”
“供应”“吸取率”“删除”的选择按钮。通过点击这些按钮，可以显示、清除各种生产管理信息。
EPU 使用说明书 第 4 章 制作生产程序
4-148
4-4-3 元件数设定
4-4-3-1 概要
输入为管理元件剩余数量而设的元件数量。不输入时，供料器设定为“0”。
此时，将不进行供料器的元件剩余数量管理。
在对吸取数据中设定的元件供应单元(供料器)中，设置元件后，要向主机中设置元件数。
供料器发生吸取重试超次时，判断为元件用尽，跳过后继续生产。
在调整至能够吸取元件后，为了令其继续生产，需清除错误。清除错误也在元件数设定中进行。
4-4-3-2 显示
从菜单栏中点击“数据设置”/“元件数设置”，显示元件数设置画面。

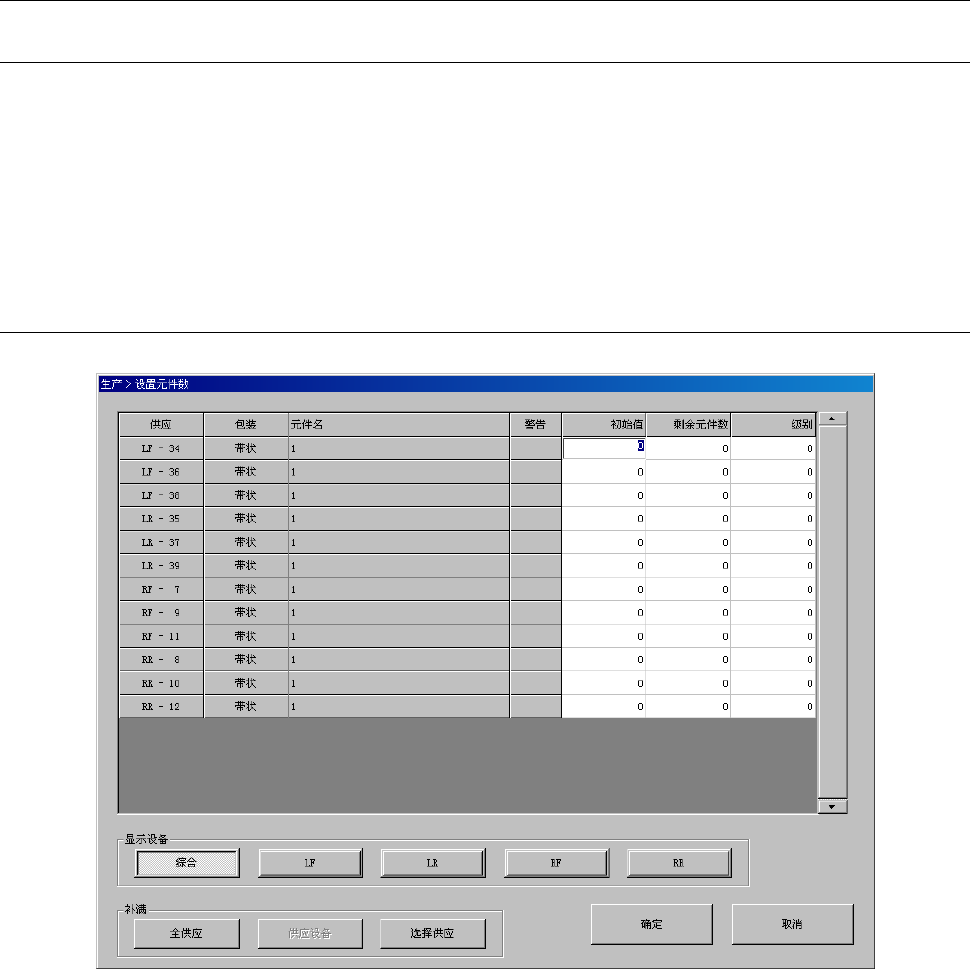

图 4-4-3-2-1 元件数设置画面
EPU 使用说明书 第 4 章 制作生产程序
4-149
(1) 列表
显示每个供应单元与元件数量有关的项目。
1)调出时显示的项目
表 4-4-3-2-1 调出时显示的项目
NO.
项目 内容
1 供应 显示元件的供应位置。
管状供料器时，括弧内显示通道。
2 包装 显示元件的包装形态。(带状、管状、散装等)
3 元件名 显示元件名。
4 警告
显示元件的供应错误。
* ：表示剩余数量低于级别。
E
：表示吸取重试超次，元件吸取被中止。
解除方法…输入剩余数量或执行元件补充命令后，警报即可解除。
2)设置项目
表4-4-3-2-2 设置项目
NO.
项目 内容
１
初始值
设置使用前的封装元件供应数量。输入初始值或变更后的数值，即
被复制为剩余数量。
输入初始值后，该值同时成为剩余数的设置值。
·供料器元件设置为“0”时，不进行剩余数递减管理，而会继续进
行贴片，直到重试超次为止。设置“0
”以外的数值后，按下“补满”
按钮即为剩余值。
·当元件剩余数递减至少于剩余数级别时，会通过信号灯发出警告。
２
剩余元件数
·显示参见元件数时的元件剩余数。生产时每吸取一件元件，则从
剩余数递减一件。
·初始值为 0 时，不进行减算。
·改变初始值时，剩余数与之同值。
可根据供应的元件，只修改剩余数。
当元件剩余数少于剩余数级别时，会通过信号灯(黄色)
发出警告。
·带状、管状、散装供料器的剩余数量为 0 时，停止剩余数的递减
计算，但会继续生产。剩余数从一开始就设置为“0”时，情况亦
同，持续进行贴片，直到重试超次为止。
·当元件剩余数量少于级别数量时，信号灯发出警告。
３
级别
当剩余数量少于级别数量时，黄色闪烁的信号灯会发出警告。
初始值设为 0 时功能无效。
输入初始值后，级别即会被初始化。
