EPU 使用说明书 第 5 章 数据库
5-2
5-1-2 当元件不明时
显示数据库一览表，从一览表中选择要注册的元件。(一览表调用功能)
在未输入元件名称的状态下，从贴片数据中可以选择一览表调用功能。
在已输入元件名称的状态下不能执行一览表调用功能。已输入元件名称时，不显示此项。
<步骤>
① 请单击空白的元件名栏。 ② 请单击“数据库”/“命令列表”。
图 5-1-2-1 图 5-1-2-2
③ 显示数据库一览表。选择元件名，单击“确定”。
图 5-1-2-3 数据库一览表
④ 显示如下画面。单击“确定”后，即被注册。
图 5-1-2-4 调出元件的确认提示
EPU 使用说明书 第 5 章 数据库
5-3
⑤ 点击“确定”按钮，从元件资料库中将选中的元件数据内容复制到元件数据中。如果有相关的图
像数据，则同时被复制。
但当存在吸取数据时，则显示如下的提示信息。

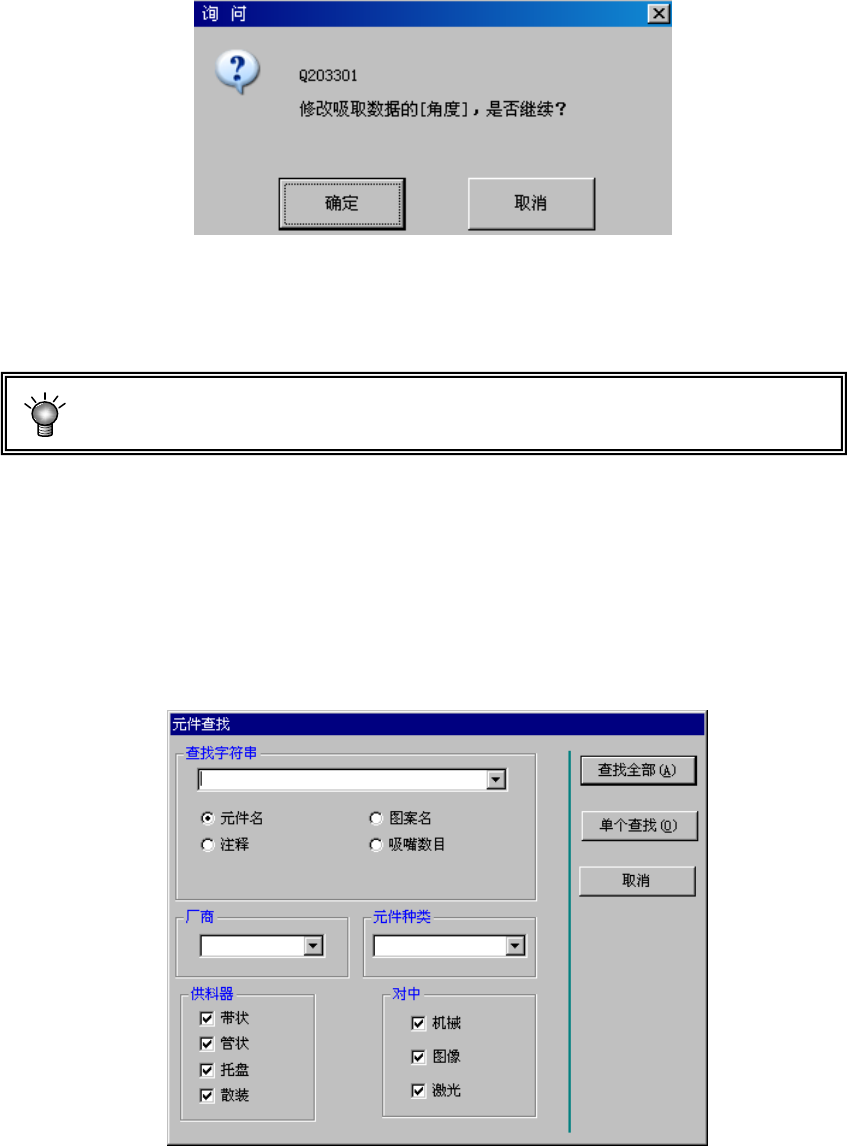

图 5-1-2-5 吸取数据确认提示信息
在此选择“确定”，则更新吸取角度。
选择“取消”则不更新吸取数据中设定的角度。
当在贴片数据中已经输入元件名时，请从元件数据中执行查看列表。从元件数据
中执行时，只复制选中的元件数据的内容。不会改变元件名。
⑥ 按“取消”按钮，返回元件数据库查看列表画面。
⑦ 查找按钮
按下查找按钮，显示如下的查找对话框。
在此可以查找元件数据库中的数据。
图 5-1-2-6 元件查找
EPU 使用说明书 第 5 章 数据库
5-4
1) 设定想检索的条件，按下“查找全部”或“单个查找”按钮。
以符合各项目的设定作为检索条件，进行检索。
表 5-1-2-1 查找项目画面的说明
项目 内容
查找字符串
通过按钮指定元件名、贴片类型名、注释、吸嘴编号。
当指定为元件名、贴片类型名、注释时，以包含查找字符串的数据为
查找对象。
指定吸嘴编号时，可用 501，503 这样的逗号分开，也可用 501—505(表
示 501～505)来设定。
厂商
选择已注册的厂商。
元件种类
选择已注册的元件种类。
供料器
指定元件供给装置。可选择多个。
定中心
设置定中心种类。可多选。当多选时，只要设定了任何一个选中的定
中心，就视为满足条件。
“按钮的说明”
查找全部 ：显示所有符合查找条件的数据。
单个查找 ：将光标移动到最先查找到的符合查找条件的数据所在行。
取消 ：按该按钮则返回查看列表画面。
