EPU 使用说明书 第 5 章 数据库
5-4
1) 设定想检索的条件，按下“查找全部”或“单个查找”按钮。
以符合各项目的设定作为检索条件，进行检索。
表 5-1-2-1 查找项目画面的说明
项目 内容
查找字符串
通过按钮指定元件名、贴片类型名、注释、吸嘴编号。
当指定为元件名、贴片类型名、注释时，以包含查找字符串的数据为
查找对象。
指定吸嘴编号时，可用 501，503 这样的逗号分开，也可用 501—505(表
示 501～505)来设定。
厂商
选择已注册的厂商。
元件种类
选择已注册的元件种类。
供料器
指定元件供给装置。可选择多个。
定中心
设置定中心种类。可多选。当多选时，只要设定了任何一个选中的定
中心，就视为满足条件。
“按钮的说明”
查找全部 ：显示所有符合查找条件的数据。
单个查找 ：将光标移动到最先查找到的符合查找条件的数据所在行。
取消 ：按该按钮则返回查看列表画面。
EPU 使用说明书 第 5 章 数据库
5-5
5-1-3 当在已贴片数据中输入了元件名时
如果数据库中已经注册了“贴片数据”的元件名，将数据库的元件数据统一注册到程序。
(重新查找※1功能)
单击“数据库”/“重新查找”
图 5-1-3-1 重新查找画面
点击重新查找，显示如下对话框。
图 5-1-3-2 吸取数据的“角度”变更信息
在此选择“确定”，则更新吸取角度。
选择“取消”则不更新吸取数据中设定的角度。
※1 如果执行重新查找，则将数据库与贴片数据中的元件名相对照，如果有相同的元件名，
则从数据库中调出元件数据，登录到生产程序的元件数据中。执行一次“重新查找”，
会对贴片数据中的元件名全部进行对照、登录(覆盖)。
※2 当进行调用的元件数据的注释超过 30 个字节时，前 30 字节有效，并被复制。
另外，当进行调用的元件数据的注释中包含换行符时，换行符之后的内容将无效，
其前面的注释有效，并被复制。
EPU 使用说明书 第 5 章 数据库
5-6
5-1-4 不改变元件名，只改变元件数据
在“元件数据”中执行“命令列表”，则仅元件数据的内容被变更。
<步骤>
① 进入“元件数据”的制作画面。
② 请从元件一览表中选择要变更的元件名。
③ 请点击“数据库”/“命令列表”。

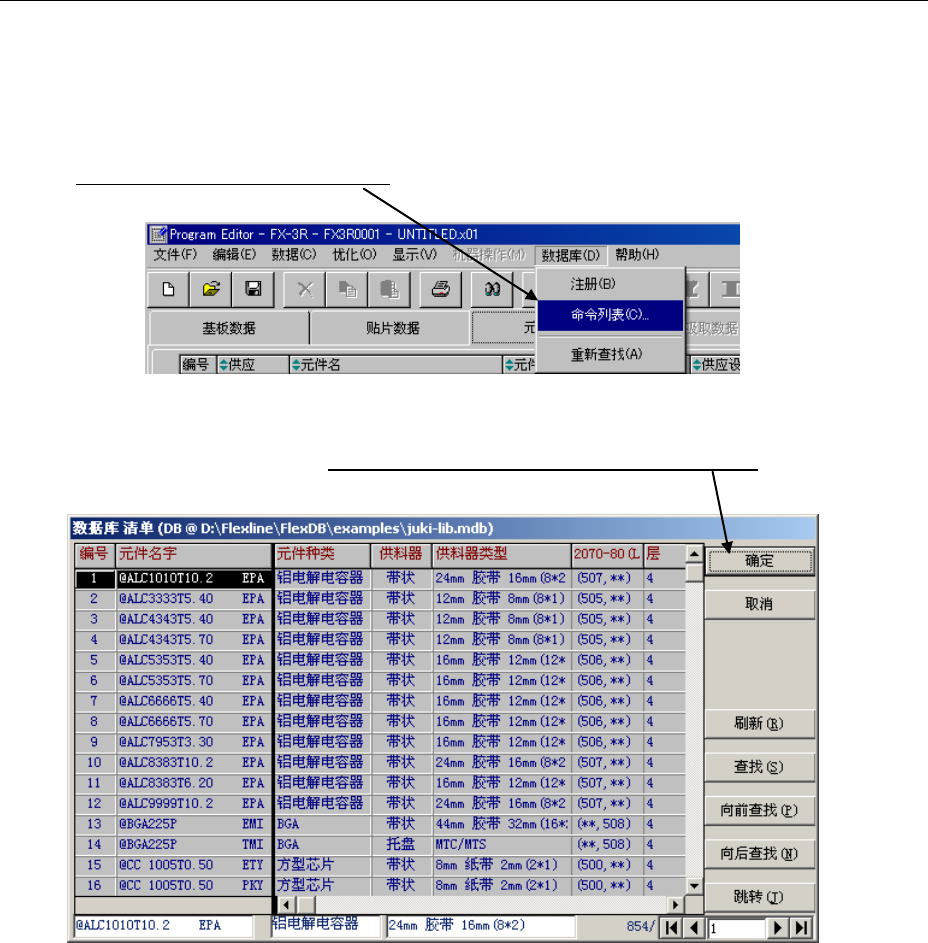

图 5-1-4-1 命令列表画面
④ 从数据库的元件一览表中，选择要注册的元件数据的元件名，单击“确定”。
图 5-1-4-2 数据库一览
