EPU 使用说明书 第 5 章 数据库
5-9
(4) 不变更元件名，仅变更元件数据的内容
在“元件数据”中执行“命令列表”，则仅变更元件数据的内容。
<步骤>
① 进入“元件数据”的制作画面。
② 请从元件清单中选择要变更的元件名。
③ 请单击“数据库”/“命令列表”。
④ 从数据库的元件清单中，选择要注册的元件数据的元件名，单击“确定”。
EPU 使用说明书 第 5 章 数据库
5-10
5-2-2 元件数据的注册（元件数据库）
在“编辑程序”里对生产程序文件的元件数据逐一进行注册。
<步骤>

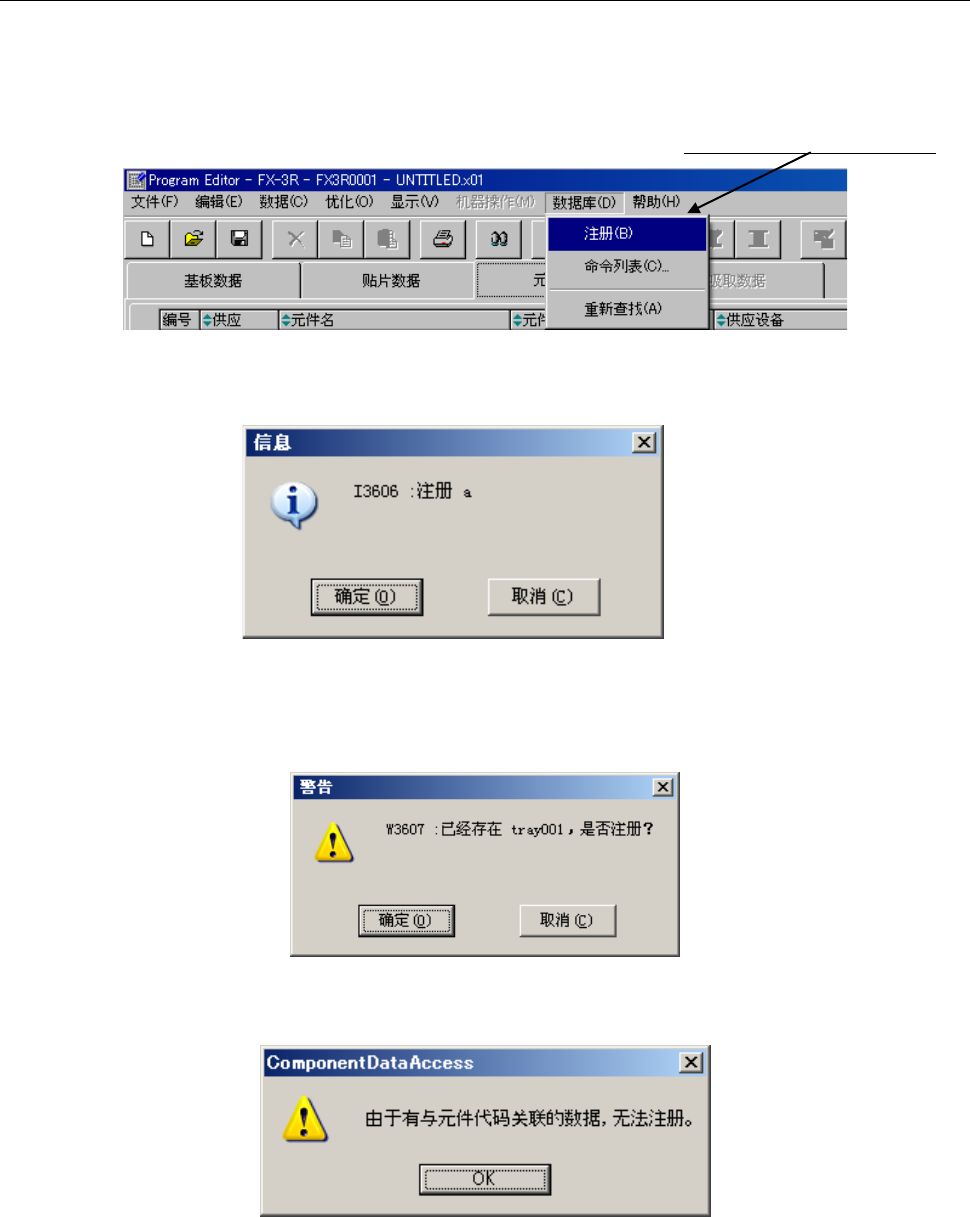

① 打开“编辑程序”的“元件数据”。
② 选择要注册的元件(若是清单画面，请先单击元件所在行)，再单击“数据库”/“注册”。
图 5-2-2-1 菜单栏
③ 显示如下画面，单击“确定”，即可完成注册。
图 5-2-2-2 注册询问提示
已有同名元件注册时，会显示下列对话框。要覆盖元件数据时请按下[确定]，不覆盖时请按[取消]。
图 5-2-2-3 询问是否覆盖的对话框
详情请参见生产支持系统使用说明书。
图 5-2-2-4 错误信息（注册元件代码关联数据时）
显示如下错误信息时，表明已经与数据库的元件数据建立了关联。
EPU 使用说明书 第 5 章 数据库
5-11
5-2-3 查找（元件数据库）
5-2-3-1 查找
<步骤>
① 在数据库清单画面里，点击[查找]。
图 4-1-2-3-1-1 查找
② 显示如下查找画面。指定查找条件，单击“确定”。
需要进一步缩小查找范围时，请指定厂商名、元件种类、包装方式、对中（定心）方法。
图 4-1-2-3-1-2 查找元件
③ 查找结束后，显示“数据库 清单”，并着重显示符合输入条件的数据库中的元件数据。
输入要查找的
字符串。
选中任意一
查找选项
