EPU 使用说明书 第 2 章 安装
2-12
2-3 EPU设置的准备步骤
EPU必须有“保护模块”才能起动。
如果使用“USB端口用”类型的保护模块，必须安装驱动程序。
请按照附件“USB保护模块 安装手册”进行安装。
另外，如果要使用多个JUKI程序时，必须有相应的“保护模块”。
2-3-1 EPU保护模块的安装
当购买的“保护模块”为“打印机端口用”时，请参照图2-3-1-1，当为“USB端口用”时，
请参照图2-3-1-2。
请在关闭电脑电源的状态下安装或拆却保护模块。
2-3-1-1 USB端口用

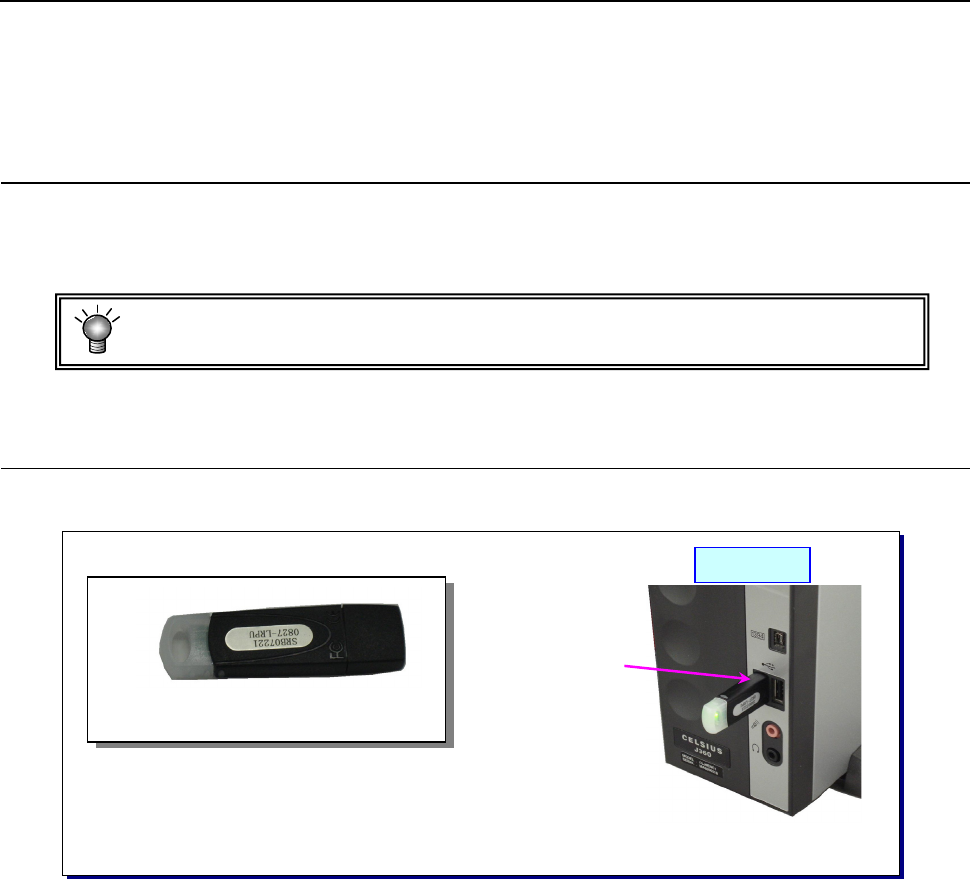

如下图所示，将“FX-3R用EPU保护模块”连接到“USB端口”。
USB端口
[EPU保护模块]
电脑主机
注) 将各保护模块安装到USB端口。
使用多个模块时，请另行准备HUB。
图2-3-1-1-1 USB保护模块安装图〔USB端口用〕
注意
EPU 使用说明书 第 2 章 安装
2-13
2-3-2 其他设置（仅Windows Vista / Windows 7 / Windows 10）
在Windows Vista / Windows 7 / Windows 10 上使用时，为了达到适合于EPU的动作环境，必须
进行设置。
(1) 比例尺的设置方法
为了作为适合于EPU的显示画面，必须确认显示比例的设置。
因为在使用“大比例尺”的环境下，可能会出现下述现象，所以请设定并使用标准的“规定比
例尺”。
・文字显示不全
・换行显示为2行
・项目的一部分不显示
・横向并列显示功能项目名
设置比例尺的方法如下所示。
<Windows Vista>

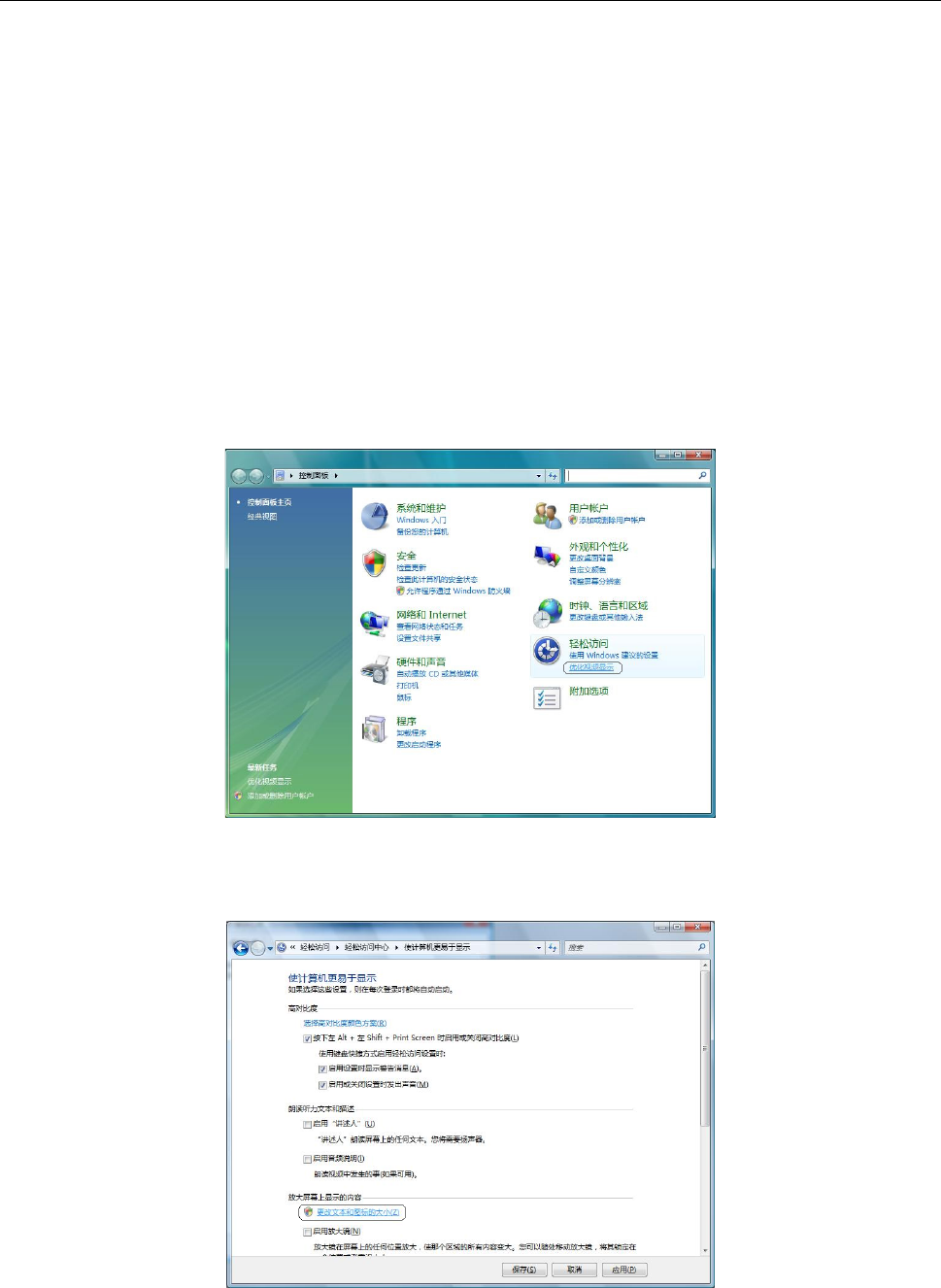

① 在控制面板中，选择“电脑的简单操作”-“视觉显示的优化”。
图
2-3-2-1-1
控制面板画面
② 选择“画面上的项目最大化”-“更改文本和图标的大小”。
图
2-3-2-1-2
更改文本和图标画面
EPU 使用说明书 第 2 章 安装
2-14

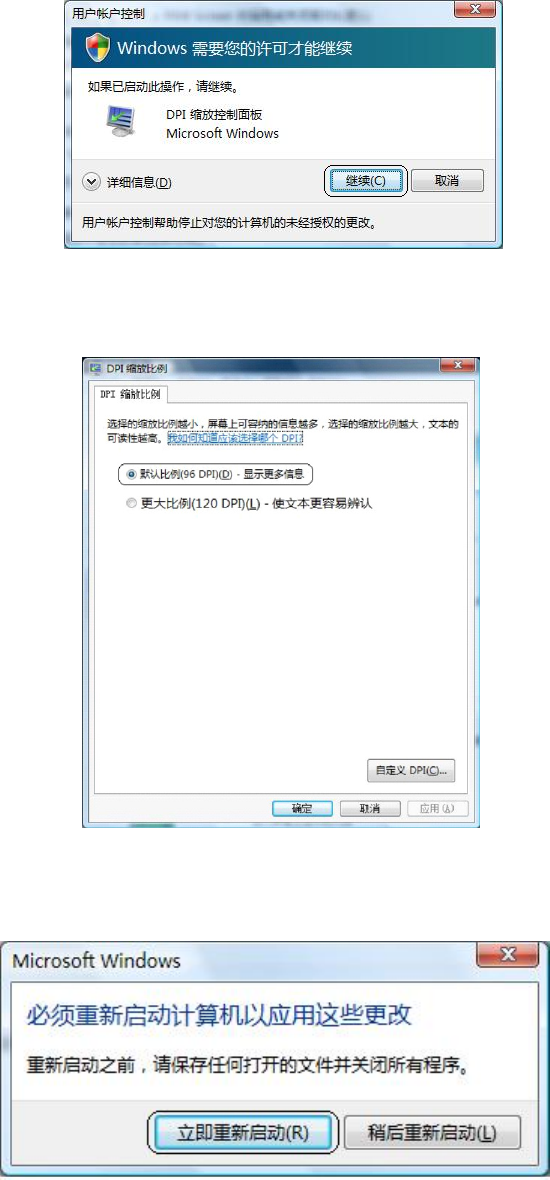

③ Windows Vista显示用户账户控制对话框，选择“下一步”。
图 2-3-2-1-3 用户账户控制画面
④ 在DPI比例尺处选择“规定比例尺（96DPI）（D）-更多信息”，选择“OK”。
图 2-3-2-1-4 DPI 比例尺画面
⑤ 将显示提示重新启动的对话框，请实施Windows Vista的重新启动。
图 2-3-2-1-5 提示重新启动的对话框
