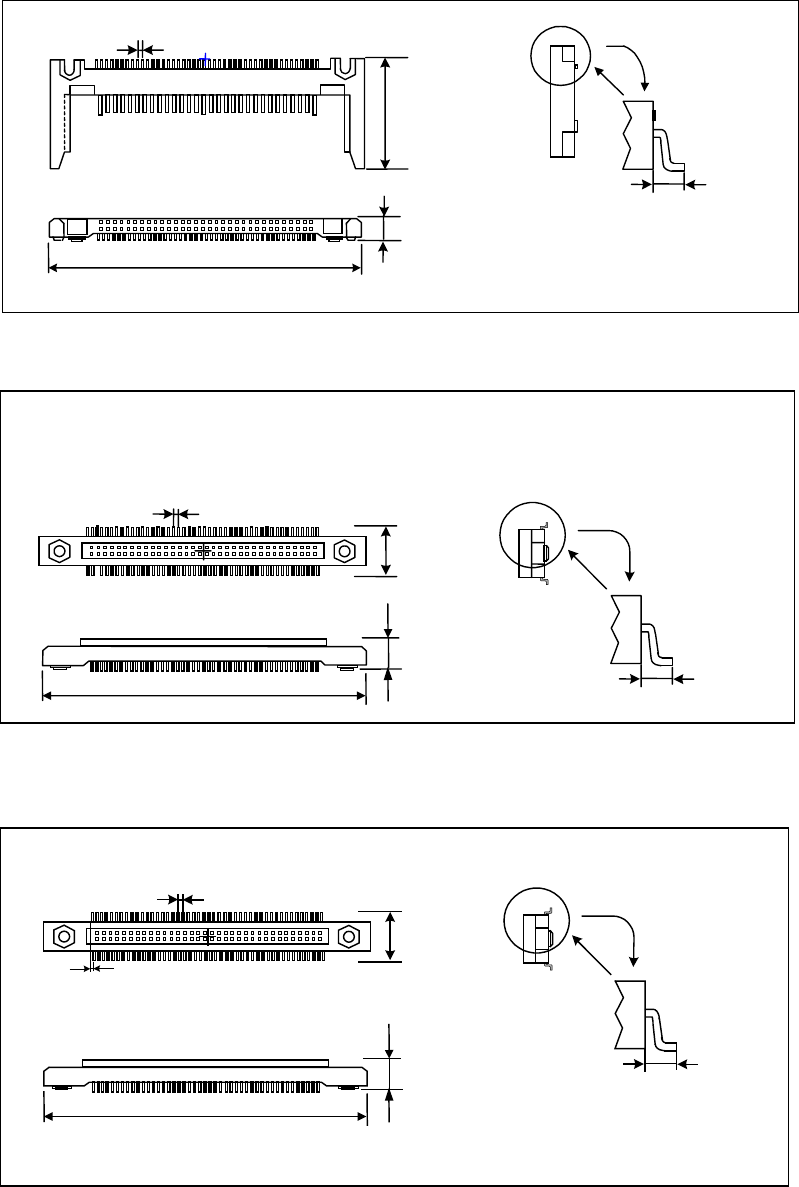

附录 A-8 · 单向引脚连接器 · 双向引脚连接器 · Ｚ 引 脚连接器 外形尺寸 横 外形尺寸 纵 元件高度 引脚间距 引脚长度 纵 引脚间距 外形尺寸 纵 元件高度 引脚长度 纵 外形尺寸 横 外形寸法 縦 リードピッチ 下辺リードが右側に半リードピッチシフトし リード長 縦 外形寸法 横 元件高度 引脚间距 外形尺寸 纵 引脚长度 纵 外形尺寸 横 下边引脚向右侧移动半 个引脚间距
附录
A-7
· J 形引脚插座
外形尺寸 横
外形尺寸 纵
元件高度
引脚间距
引脚长度
· 鸥翼式插座
外形尺寸 横
外形尺寸 纵
元件高度
引脚间距
引脚长度
· 带减震器的插座
外形尺寸 横
外形尺寸 纵
元件高度
引脚间距
引脚长度
附录
A-8
· 单向引脚连接器
· 双向引脚连接器
· Ｚ引脚连接器
外形尺寸 横
外形尺寸 纵
元件高度
引脚间距
引脚长度 纵
引脚间距
外形尺寸 纵
元件高度
引脚长度 纵
外形尺寸 横
外形寸法 縦
リードピッチ
下辺リードが右側に半リードピッチシフトし
リード長 縦
外形寸法 横
元件高度
引脚间距
外形尺寸 纵
引脚长度 纵
外形尺寸 横
下边引脚向右侧移动半个引脚间距
附录
A-9
1-2 包装代码库（FlexlineDB）
这是用于包装代码的元件名称的定义。
Flexline数据库将元件库数据库作为包装代码来提供。由于该包装代码库已被安装，因此在制作
新建元件时很有帮助。(事先安装的包装代码名的首字母为@。)
表 1-2-1 元件库规格
项目 条件 备注
相应软件 HLC ver4.0 以上的版本
表述方法 HLC ver4.0 数据库
文件格式
数据种类 仅元件数据 无涂层数据
元件名称规定 区分标志 1 栏＠固定
元件种类
元件种类用 3 个或 4 个字符来
表示。
1608
SOP8
PLCC84 等
元件包 ID 标准元件包的直径标准
元件高度 元件的高度
包装 P 纸带
E 压纹带
N 纸涂层
S 管式
T 托盘
引脚间距 0.30 引脚间距
0.3mm
0.50 引脚间距
0.5mm
0.65 引脚间距
0.65mm
0.80 引脚间距
0.8mm
1.00 引脚间距 1.0
mm
1.27 引脚间距 1.27mm
引脚数 引脚数
生产厂家名称
TK TDK
RO ROHM
MU MURATA
TY TAIYO YUDEN
KY KYOCERA
KO KOA
PA PANASONIC
NE NEC
SA SANYO
ME MITSUBISHI
FJ FUJITSU
