EPU 使用说明书 第 3 章 EPU 设置
3-10
3-6-2 数据库的指定
选择程序编辑中要使用的数据库。
图 3-6-2-1 数据库的设置画面
但是，当尚未安装元件数据库时，不能选择“使用服务器元件DB”。
3-6-2-1 FlexlineDB
在使用FlexlineDB的情况下要设置。
设置后，可以选择要使用的数据库文件。
数据库文件夹是用Flexline数据库制作的。
指定数据库，要指定全包括驱动器的路径。文件夹名的扩展名固定为“mdb”。
即使指定其它扩展名，也将被置换为“mdb”。
EPU 使用说明书 第 3 章 EPU 设置
3-11
选中数据库文件夹的单选按钮，点击<浏览>按钮，将显示以下所示的对话框。
请指定文件夹和文件。
图 3-6-2-1-1 文件浏览对话框
出现EPU配置文件画面（图3-6-2）后，点击<确定>按钮。
3-6-2-2 元件数据库
在使用服务器元件数据库的情况下进行设置。
设置要连接的元件数据库服务器的计算机名（或地址）和端口号。
关于计算机名（或地址）和端口号，请参阅生产支持系统的使用说明书。
EPU 使用说明书 第 3 章 EPU 设置
3-12

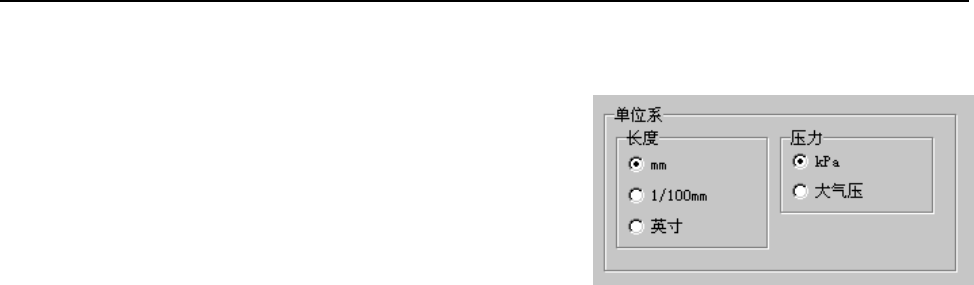

3-6-3 设置单位系统
设置在EPU画面中编辑作业时显示的单位。
设置长度及压力的单位系统。设置后，EPU将根据该设置显示/输入。
【画面显示内容】
·长度∶设置后将影响到XYZ坐标、基板大小等与长
度有关的数据的显示/输入。
(默认为“mm”)
·压力∶设置后将影响到与吸取的真空压等有关的数
据的显示/ 输入。
(默认为“kPa”)
图3-6-3-1 设置单位系统的画面
