FX-3R_EPU使用说明 - 第42页
EPU 使用说明书 第 3 章 EPU 设置 3- 13 3- 7 设置站台属性 为了在 EPU 上设置与机器实际运行时的生产程序相同的环境， 需要进行传送方向、基准面、固定吸嘴和各项选项的设置。 3-7-1 基本设置 请选择 EPU 设置菜单的“设置”、“站台属性”。 图 3-7-1-1 启动站台属性画面 在此设置站台的状况。可设置的属性最多台数为 36 台。 图 3-7-1-2 设置站台属性画面 以下将对各设置项目及操作方法进行…
EPU 使用说明书 第 3 章 EPU 设置
3-12
3-6-3 设置单位系统
设置在EPU画面中编辑作业时显示的单位。
设置长度及压力的单位系统。设置后，EPU将根据该设置显示/输入。
【画面显示内容】
·长度∶设置后将影响到XYZ坐标、基板大小等与长
度有关的数据的显示/输入。
(默认为“mm”)
·压力∶设置后将影响到与吸取的真空压等有关的数
据的显示/ 输入。
(默认为“kPa”)
图3-6-3-1 设置单位系统的画面
EPU 使用说明书 第 3 章 EPU 设置
3-13
3-7 设置站台属性
为了在EPU上设置与机器实际运行时的生产程序相同的环境，
需要进行传送方向、基准面、固定吸嘴和各项选项的设置。
3-7-1 基本设置
请选择EPU设置菜单的“设置”、“站台属性”。

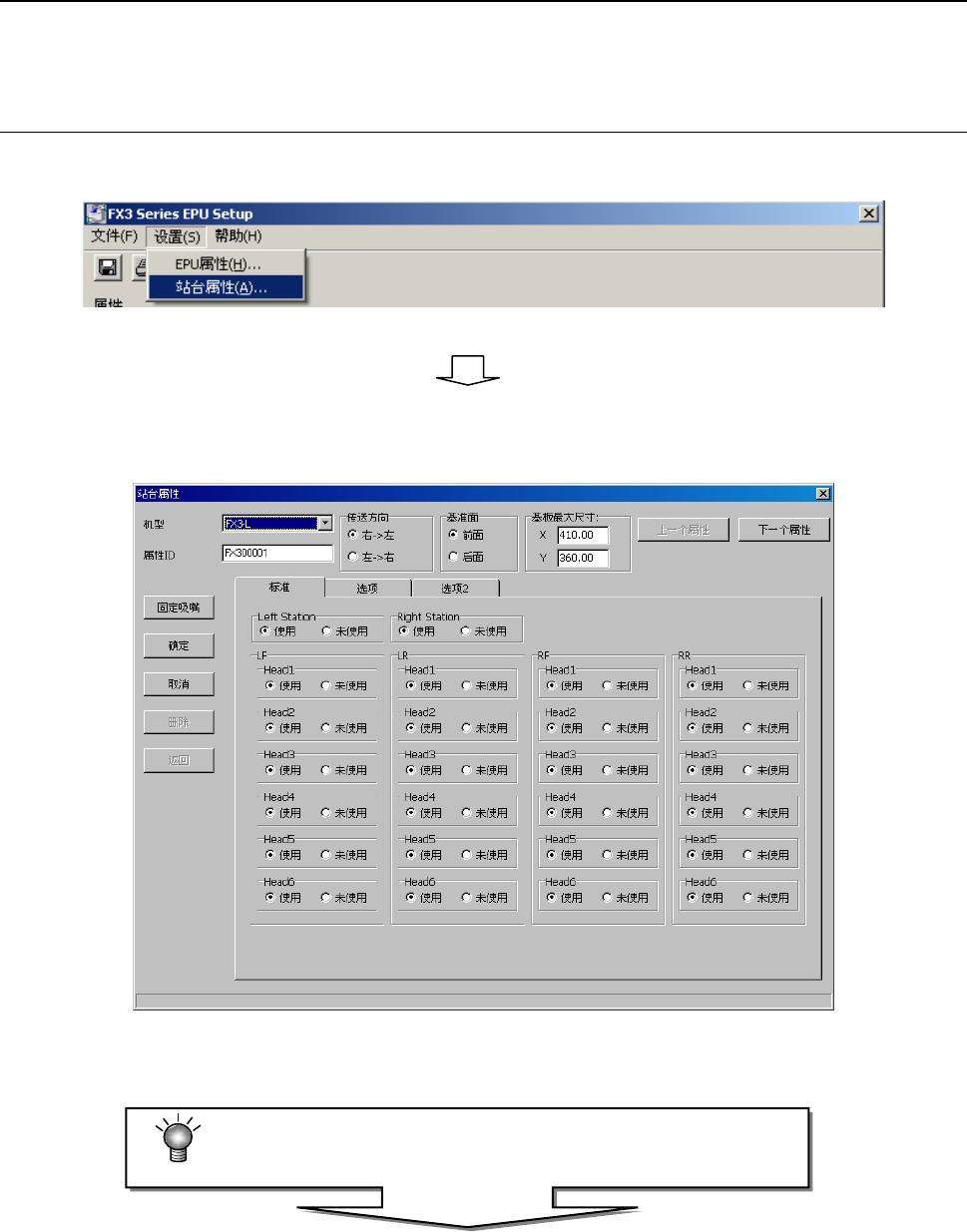

图 3-7-1-1 启动站台属性画面
在此设置站台的状况。可设置的属性最多台数为36台。
图3-7-1-2 设置站台属性画面
以下将对各设置项目及操作方法进行说明。
EPU 使用说明书 第 3 章 EPU 设置
3-14
3-7-1-1 确定站台机型
设置该站台的机型。
从下拉式列表框中选择机型。
图 3-7-1-1-1 设置站台机型画面
只能选择与安装在电脑上的EPU保护模块相应的机型。
请注意，不能选择未安装EPU保护模块的机型。
◆ 请务必设置站台的机型。
如果没有设置站台的机型，则显示如下提示。
图 3-7-1-1-2 没有设置站台时的画面
