EPU 使用说明书 第 3 章 EPU 设置
3-14
3-7-1-1 确定站台机型
设置该站台的机型。
从下拉式列表框中选择机型。

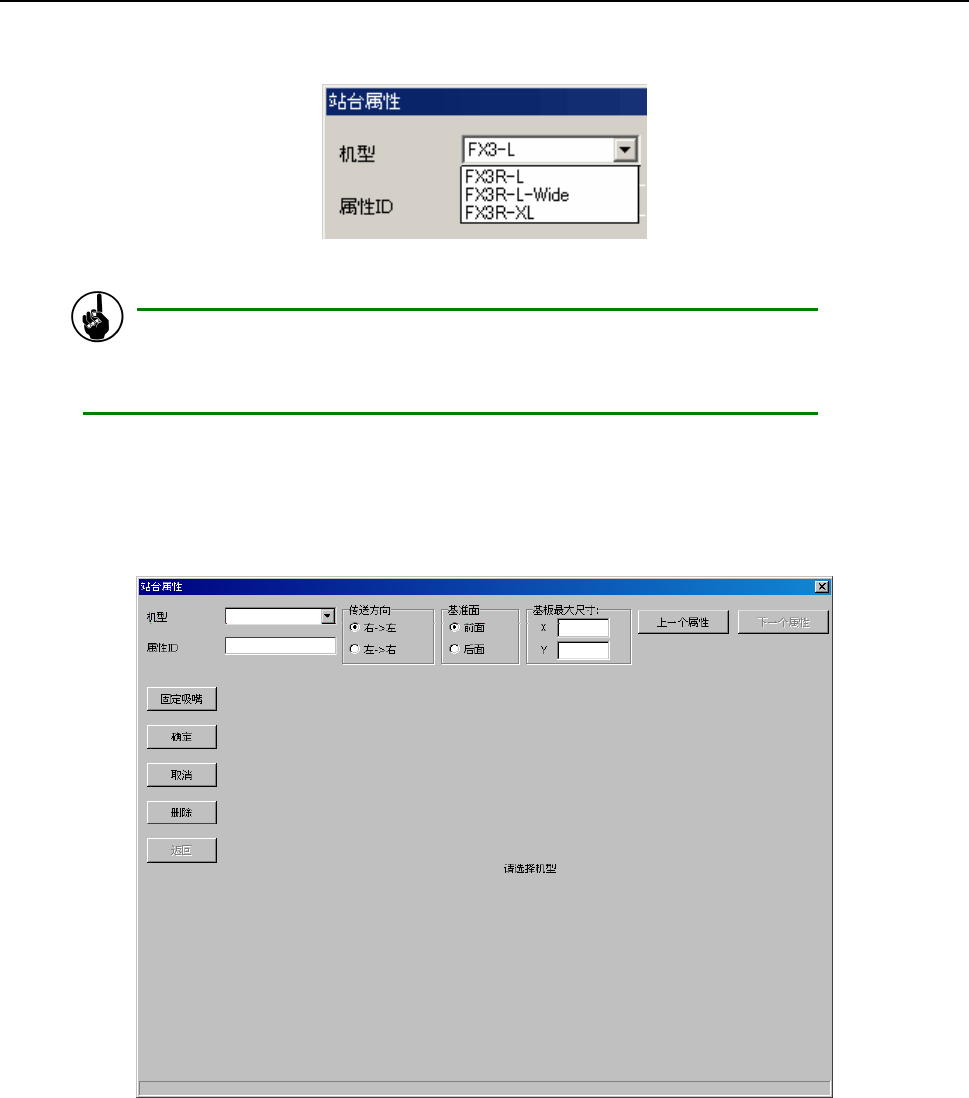

图 3-7-1-1-1 设置站台机型画面
只能选择与安装在电脑上的EPU保护模块相应的机型。
请注意，不能选择未安装EPU保护模块的机型。
◆ 请务必设置站台的机型。
如果没有设置站台的机型，则显示如下提示。
图 3-7-1-1-2 没有设置站台时的画面
EPU 使用说明书 第 3 章 EPU 设置
3-15
3-7-1-2 输入属性 ID
设置该站台的名称(属性ID)。

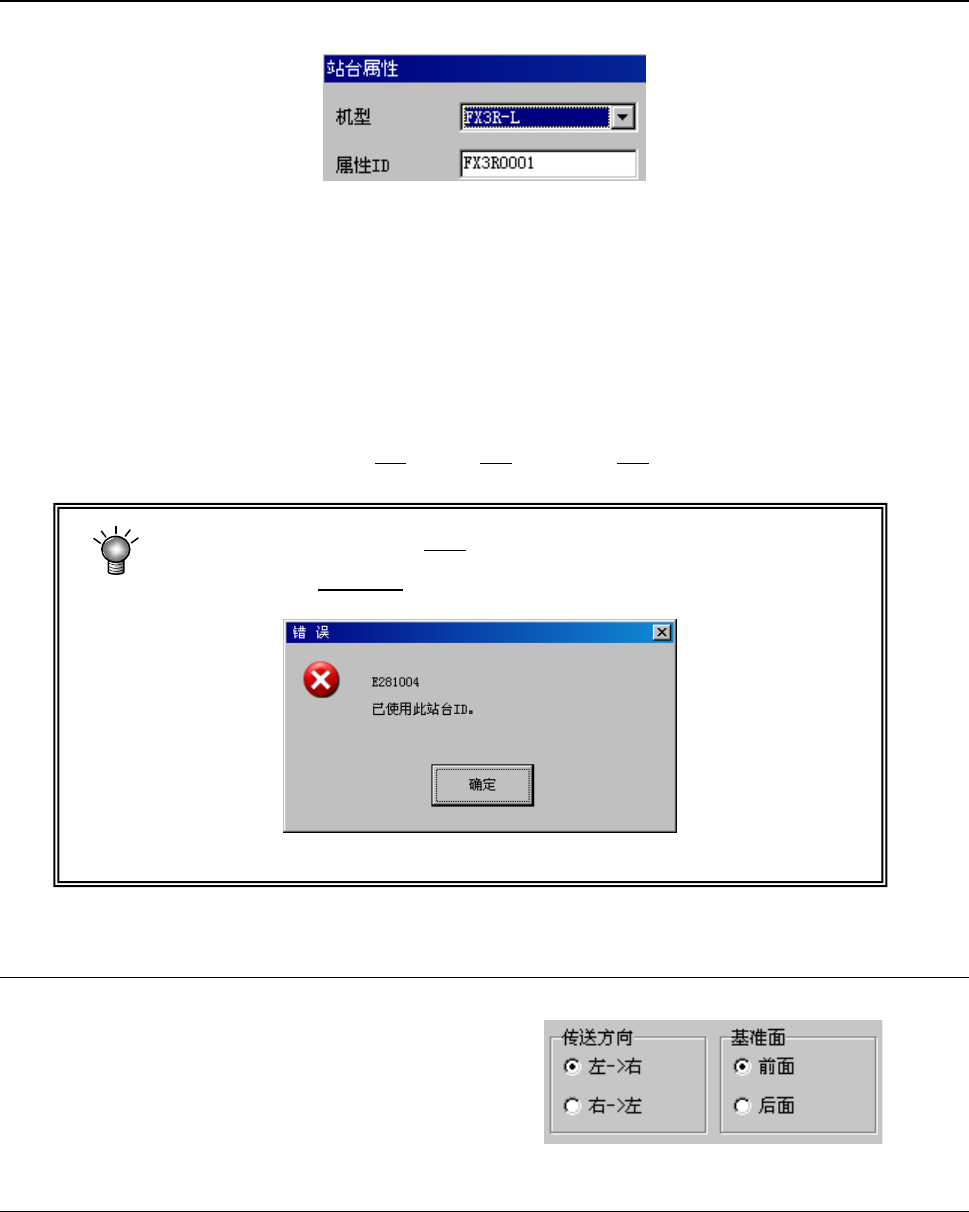

图 3-7-1-2-1 属性 ID 的设置画面
如果没有设置站台机型时，不能输入属性ID。
请输入站台的名称。
可用半角15个字符(全角7个字符)进行设置。
如省略属性ID，在按下“确定”按钮后，可自动设置机型名+XXXX。
XXXX为自动取号。 (例：FX300001、FX300002、…
FX300010)
请注意不要使“属性ID”重复。
“属性ID”的设置重复时，在切换站台时
或单击“确定”时将显示下列提示。
图 3-7-1-2-2 站台 ID 重复错误
3-7-1-3 设置传送方向
设置基板向哪一方向传送。
请选择“左→右”或“右→左”。
3-7-1-4 设置基准面
设置基准侧。
请选择前面基准或后面基准。
注意
图 3-7-1-3-1 传送方向·基准面选择画面
EPU 使用说明书 第 3 章 EPU 设置
3-16
注意
3-7-1-5 设置基板尺寸
基板尺寸是编辑生产程序时基板尺寸的输入上限值。
在站台属性中设置机型后，基板尺寸的位置将显示各机型的基板最大尺寸。

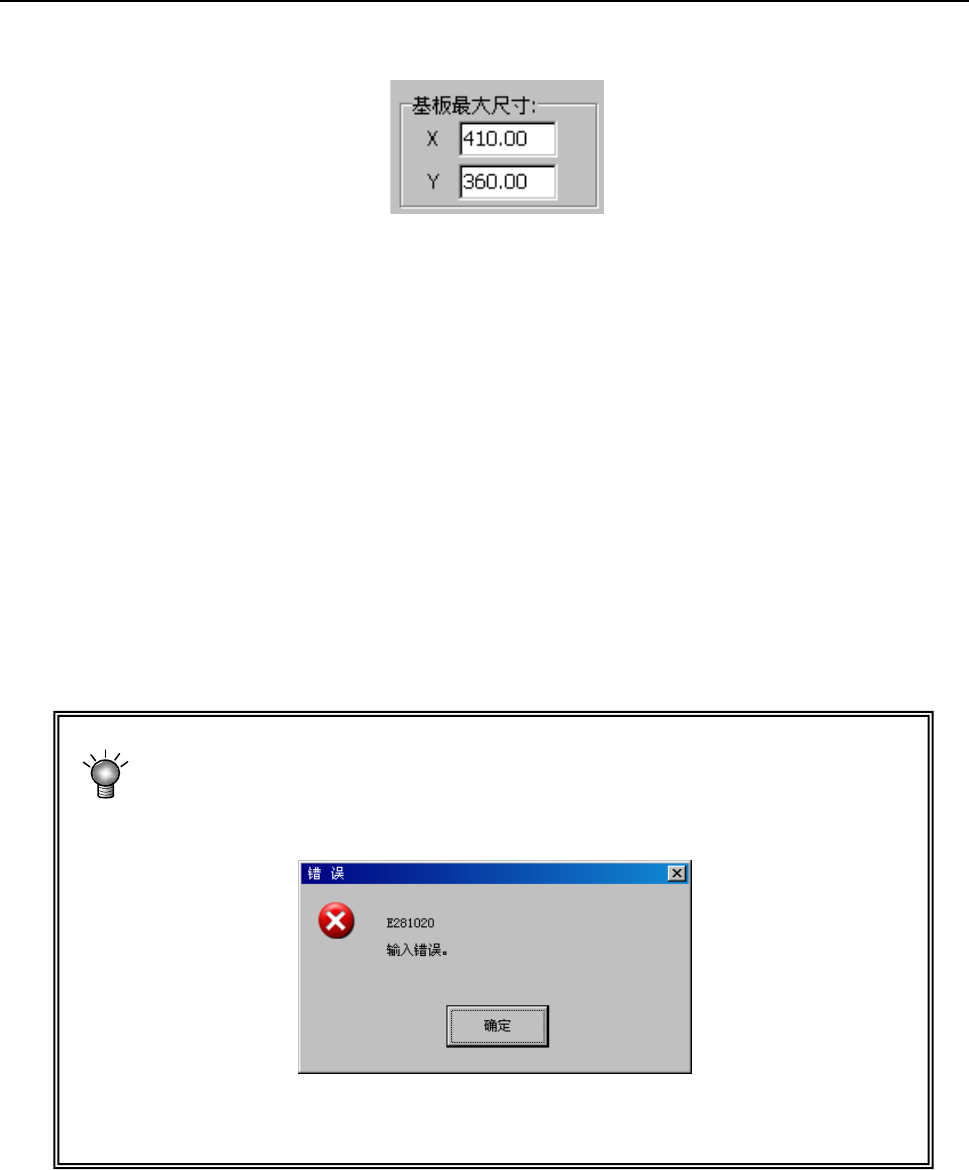

图 3-7-1-5-1 基板尺寸设置画面
基板最大尺寸(mm)
FX-3R ：410.00×360.00
FX-3R L-Wide ：510.00×360.00
FX-3R XL ：610.00×560.00
基板最小尺寸(mm)
各机型通用 …………………………… 50.00×50.00
基板尺寸可设置的范围(mm)………… 999.99×999.99
详细请参见“FX-3R 使用说明书‘1-2-5章 印刷基板规格”。
手动变更设置值时，可将不超过设置范围的值直接设置在站台属性窗口显示的“最大基板尺寸”的
文本框(图3-7-1-5-1)中。
■ 可在上述范围 999.99×999.99～50×50mm设置基板尺寸，但不必要时请不要变更。
若设置的尺寸超过基板的最大、最小值范围时，在切换站台时或单击“确定”
按钮后，会显示以下错误提示。
图 3-7-1-5-2 基板尺寸错误
