EPU 使用说明书 第 4 章 制作生产程序 4- 14 ＊ 使用 长尺寸基板对应 选购项时 在基板外形尺寸 X 超过规 定尺寸的大 型基板中， 要 对第１次夹紧时贴 片范围的 BOC 标记 ( 以下称第 1 BOC 标记 ) ，以及第 2 次 夹紧时贴片范 围的 BOC 标记（以下称 第 2BOC ）进 行设置。 例 ) 单 板基板 左→右 传 送， 基 板尺寸 为 800mm 时， 按照示例输入第 1BOC 标记设置及 第 2BOC…
EPU 使用说明书 第 4 章 制作生产程序
4-13

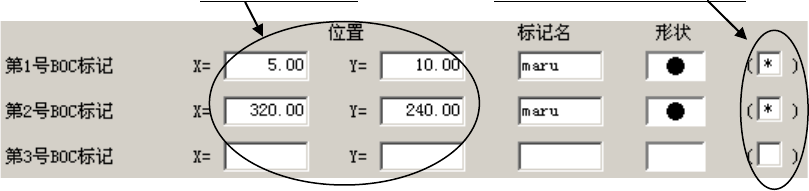

(7)BOC 标记位置、标记名、形状
输入由基板
位置基准（原点）
到各BOC标记的中心位置的尺寸，设置标记名并进行标记形状的示教。
标记名最多8个字符。
BOC标记需要2点或3点。
如果标记的识别条件已完成示教，在( )内显示“*”。
标记形状通过示教输入。也可从下拉菜单中选择。
在尺寸设置中“BOC种类”选择了“不使用”时，则显示浅色。
有关示教方法，请参见“使用说明书 第4章 4-5-2 示教”。
输入 X、Y 坐标。 选择此处，示教标记形状。
◆使用2点时： 可校正设计尺寸和实际尺寸(测量尺寸)差及旋转方向的误差。
请将第3点留为空白。
另外，当基板上存在多个标记时，请从所有贴片范围看选择对角线上的2点。
◆使用3点时： 在2点时的基础上，还可校正X、Y轴的直角度的倾斜。
EPU 使用说明书 第 4 章 制作生产程序
4-14

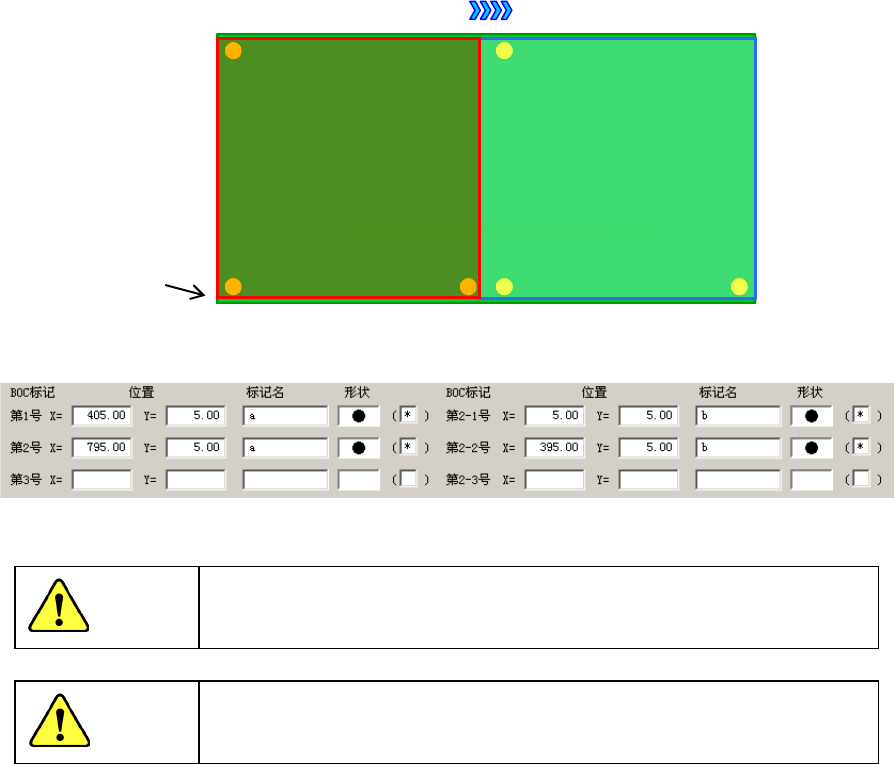

＊ 使用长尺寸基板对应选购项时
在基板外形尺寸X超过规定尺寸的大型基板中，要对第１次夹紧时贴片范围的BOC标记(以下称第1
BOC标记)，以及第2次夹紧时贴片范围的BOC标记（以下称第2BOC）进行设置。
例) 单板基板 左→右传送，基板尺寸为800mm时，按照示例输入第1BOC标记设置及第2BOC标记设置。
注意
当有标记坐标的设计值(CAD 数据)时，绝对不要进行 X、Y 坐标的示教。
否则所有的贴片坐标将偏离设计值。
注意
为避免人身伤害，示教时切勿将手放入装置内部，也不要将脸和头靠近
装置。
(8)坏板标记位置
单板基板无需设置(不能设置)。
传送方向
基板位置基准
① 第 1 阶段
贴片区域
② 第 2 阶段
贴片区域
① ②
EPU 使用说明书 第 4 章 制作生产程序
4-15

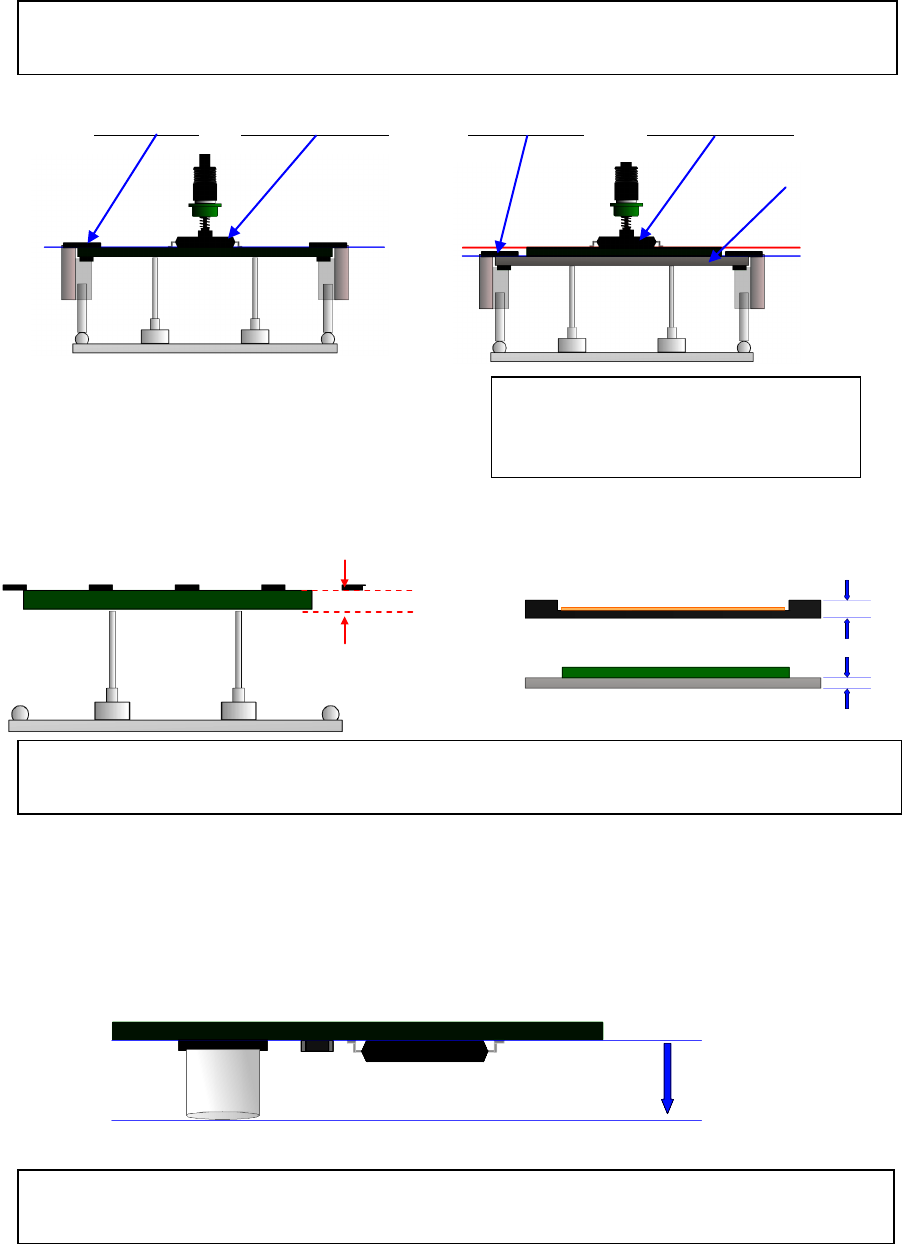

(9)基板高度
输入从传送基准面(基准高度。此处为Z轴的“0”位置。)到基板表面的高度。
通常输入“0.00”(初始值)。
“使用夹具时”要输入“+t”的值，示例如下：
※ 贴片时的吸嘴高度(下降时)以基板高度为基准确定。因此，如果设置错误，将会使贴片散
乱(使元件中途脱落，或过分挤压贴片面)。
●一般情况 ●使用夹具时
传送基准面 ＝ 基板表面的高度 传送基准面 基板表面的高度
(10)基板厚度
输入基板厚度。
该值用于决定基板定心时支撑台上升的高度。
※ 如果设置错误，有可能导致支撑销过渡挤压基板，从而损坏基板，或使支撑销够不着基板，
使贴片不匀。
(11)背面高度
输入基板背面贴片元件中最高元件的高度(两面贴片时，背面元件不干扰支撑销的值)。
该值将决定生产时支撑台的待机高度。
若该值过小，则由于支撑台的移动距离短，会使生产节拍加快。
(在5mm与40mm差值最大时，约差0.25秒)
※ 如果输入比元件背面高度小的值，则在基板传送时支撑销可能会接触到元件，因此请务必输
入比背面元件高度大的值。
+
t
在这种情况下若不输入 t，在元件贴片
时会挤进贴片面以内(多进入深度 t)，
容易损坏元件。
基板厚度
背面最高的元件
背面高度
<从装置左侧看到的传送图>
夹具（放置板）
