EPU 使用说明书 第 4 章 制作生产程序
4-16

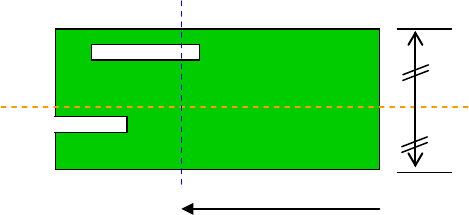

(12)夹紧偏移补偿（对应长尺寸基板）
夹紧偏移补偿，是指对第2 次传送基板时传感器（HMS）检测基板的位置（Y 坐标）进行设置。
默认值设定为基板尺寸Y 的一半值。
※设置夹紧偏移补偿时的注意事项
默认值若属下列情况时，需要改变设置
从基板的前端部分在规定尺寸以上的位置（L规格为410mm、L-Wide/E规格为510mm）
① 有基板的「缺口」、「沟槽」。
② 有高度3mm 以上的元件、或有引脚的元件。
③ 镜面部分有凹凸（使用夹具基板时等）
要变更设置时，请回避上述条件、及传送轨道附近的位置。
（推荐设置在没有贴装元件的位置上）
设定完后，请选择[机器操作]－[搬送]－[基板装载]，确认可正常执行第2 次夹紧（HMS 夹紧）。
槽
缺口
410mm
默认值位置
（传感器检出线）
EPU 使用说明书 第 4 章 制作生产程序
4-17
4-1-3-2-3 多电路板
在一个基板上，配置多个相同电路(也叫基板)的基板为多电路板。
此时，在贴片数据上只制作一个电路(此电路叫“基准电路”)的数据，在基板数据中输入电路配
置(电路之间的间距、电路数等)信息。
多电路板中，有矩阵电路基板与非矩阵电路板两种。
通过制作“基准电路”的贴片数据，输入“电路数”与“电路之间的间距”信息，即可完成整个
基板的贴片数据。
间距 Y
第 2 电路
第 3 电路
第 4 电路
基准电路的原点
基准电路
间距 X
EPU 使用说明书 第 4 章 制作生产程序
4-18
(1) 矩阵电路板
是指所有电路角度相同，而且各电路之间的距离(间距)相同的基板。
从各电路中选择基准电路(一般选择左下方的电路)。
然后设置基板位置基准（原点）和电路原点(为贴装基准电路的原点)，输入电路数和电路间距的
信息。
按照贴片数据中制作的基准电路贴片数据，依次移动电路间距，按照电路数逐一贴片。
图 4-1-3-2-3-1 基板数据 尺寸设置画面(多电路板)
基准电路的基板位置基准（原点）(通常，基板原点＝电路原点)
基准电路
基板外形尺寸 X
基板外形尺寸 Y
电路外形尺寸 X
电路外形尺寸 Y
