EPU 使用说明书 第 4 章 制作生产程序
4-25
4-1-3-3 电路配置
指定电路的位置及角度、贴片电路。在“基本设置”中设置“贴片电路指定”为“使用”，设置
为“矩阵电路板”或“非矩阵电路板”时，才能选择此项。
在“基本设置”的“贴片电路指定”中设置为“不使用”时，仅限设置为“非矩阵电路板”时，
才能选择此项。
选择“尺寸设置”画面左下的“电路配置”选项卡时，显示如下画面。

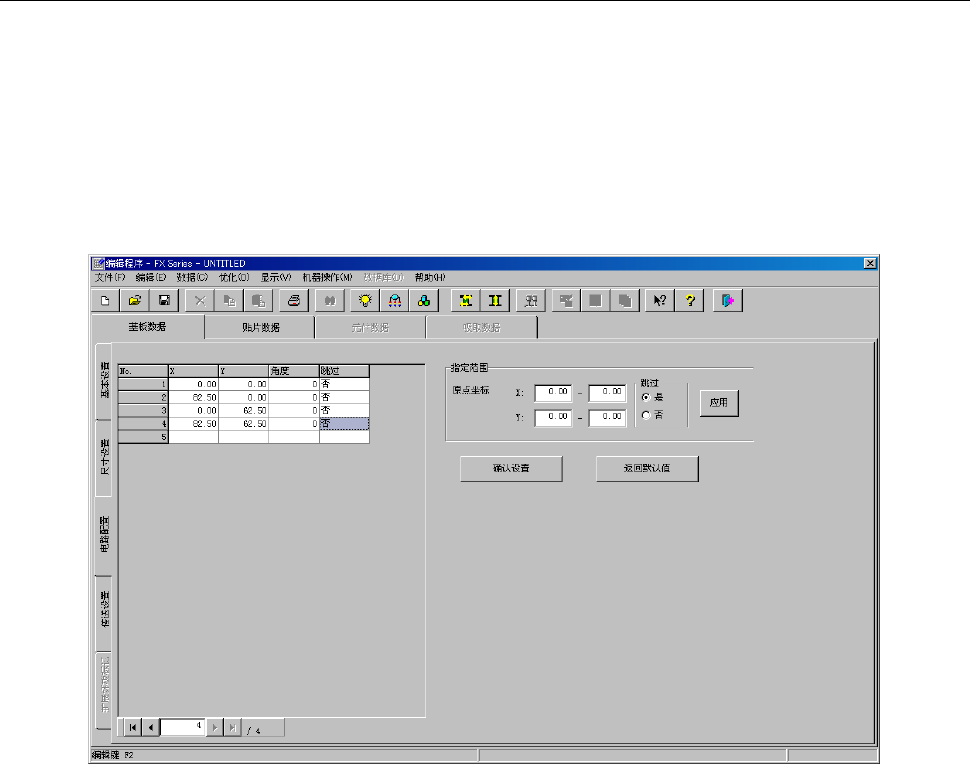

图 4-1-3-3-1 基板数据 电路配置画面
1）电路位置（X,Y）
矩阵基板时，是以“尺寸设置”画面中输入的基板设置为基础计算并显示出 X,Y。非矩阵基板时，
输入从基板位置基准（原点）到各电路原点的距离。
X、Y 的尺寸：请输入从基板位置基准（原点）到各电路原点的尺寸 X、Y。
2）角度
矩阵基板时，角度显示为 0。非矩阵基板时，输入各电路放置的角度。
输入各电路的角度：以输入“尺寸设置画面”的“电路（外形）尺寸”与“电路设计偏移量”时
使用的角度为 0 度，按逆时针旋转为＋。
(贴片坐标使用 CAD 数据时，电路的角度０°要与 CAD 数据一致。)
3）跳过（贴片电路的设置）
在“基本设置”画面的“贴片电路指定”中设置为“使用”时，才能设置此项目。
YES：不在该电路进行元件贴装。
NO： 在该电路进行元件贴装。
初始设置全部是“No”。
※不能跳过全部电路。
EPU 使用说明书 第 4 章 制作生产程序
4-26
必须输入至少1个电路配置的坐标。
如果不进行输入设置，将无法完成数据。
如果在输入的过程中转移到其他页面，在该记录中所输入的编辑内容将丢失。
即使电路数在规定值以下，但是当总贴片点数超过10,000 点时，会显示如下对话框｡
图 4-1-3-3-4 贴片点数超限错误
非矩阵电路板最多可制作
的电路数为 200。

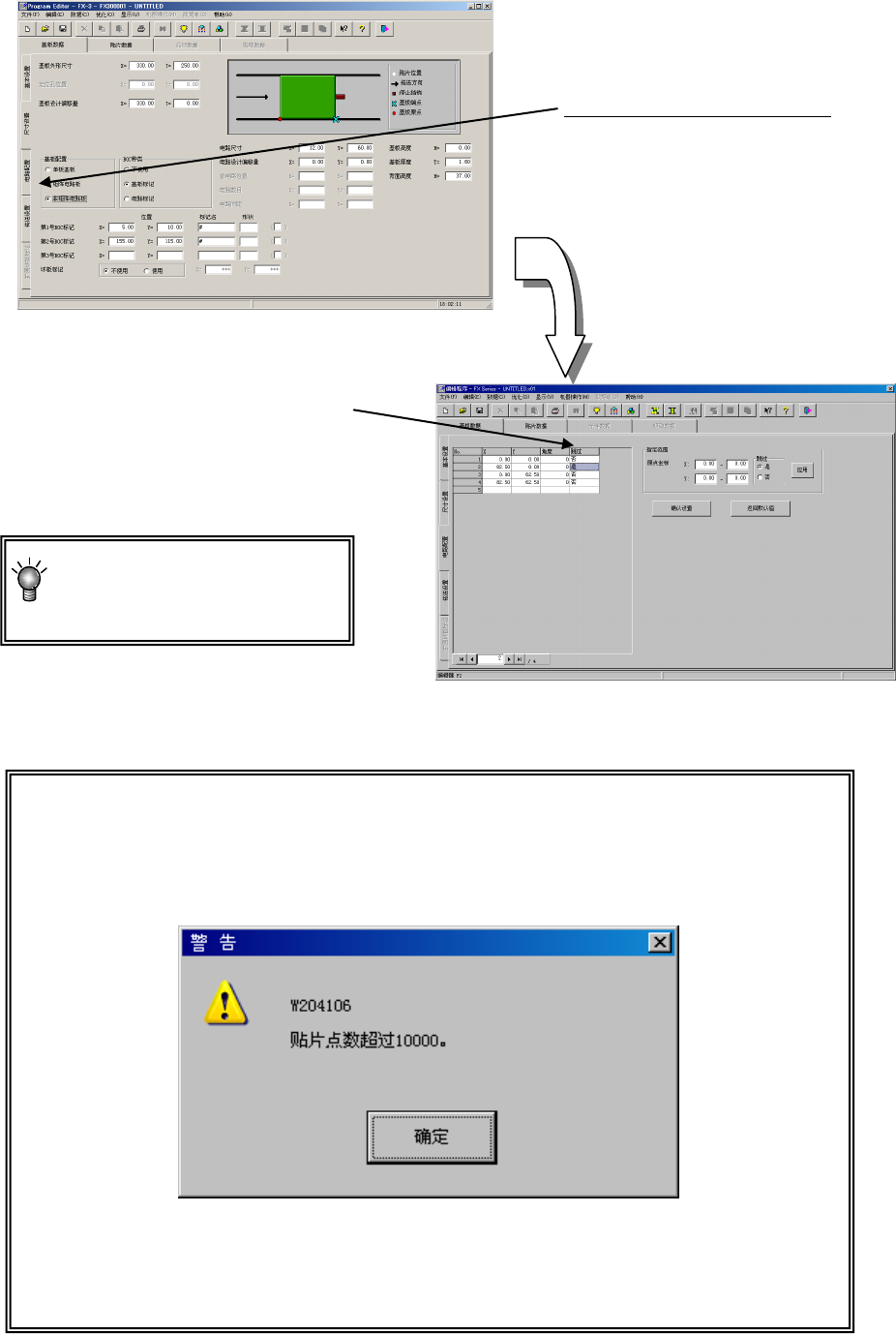

图 4-1-3-3-2 非矩阵电路板的基板数据画面
图 4-1-3-3-3 电路配置画面
选择后显示“电路配置”画面。
不进行贴片的电路，跳过要设置为
“Yes”。
EPU 使用说明书 第 4 章 制作生产程序
4-27
指定贴片电路，还有下列功能。
(1) 通过指定原点坐标范围的设置方法
对各条电路的电路原点坐标在指定的 X、Y 各自的坐标范围内的所有电路，设置贴片电路。输入 X、
Y 各自的坐标范围，用单选按钮选择是否跳过，再按「应用」按钮，对范围内的所有电路设定是否
贴片。

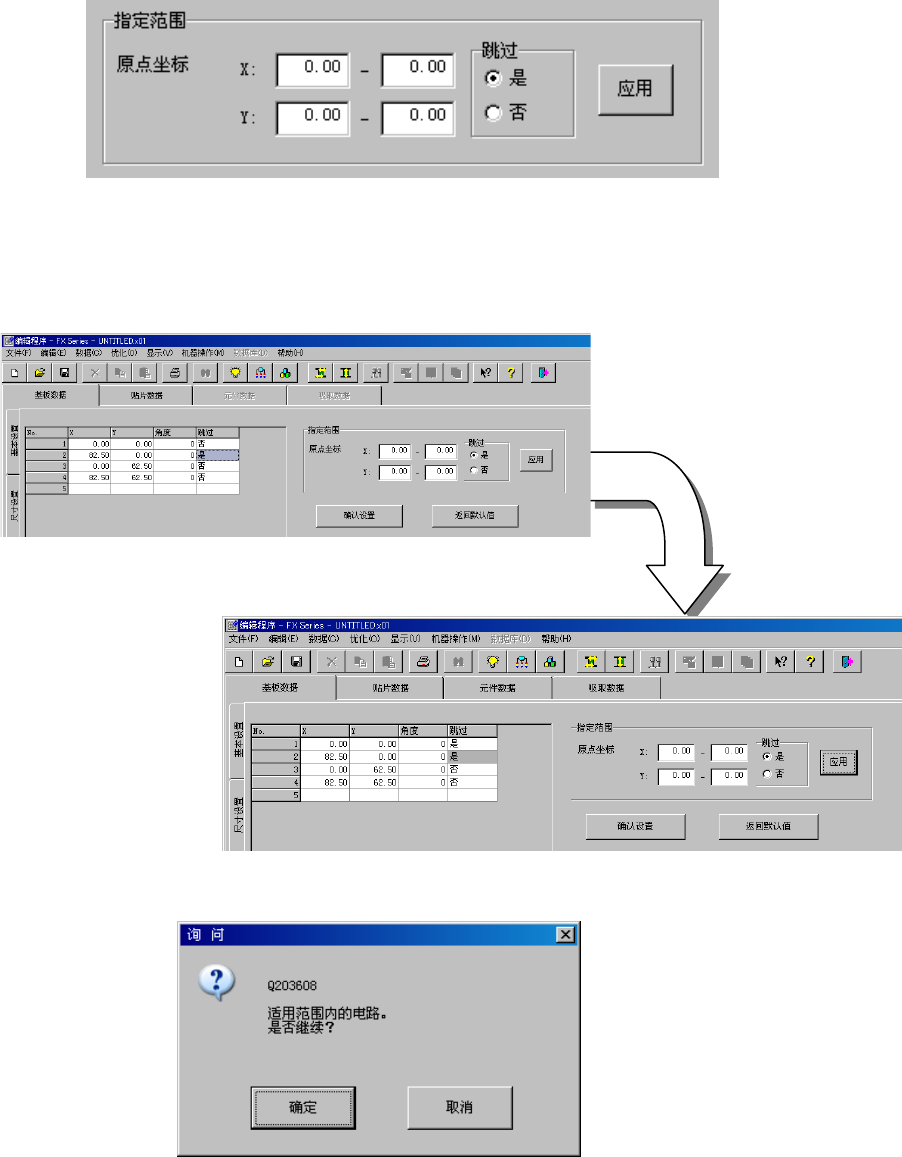

图 4-1-3-3-5 通过指定范围的贴片电路设定方法
在图 4-1-3-3-6 的状态下按下「应用」按钮后，会变为图 4-1-3-3-7。
这时，适用的电路 No1 会变为「跳过」，但该条电路以外的电路不会变更。
因此，其他电路不是变为「不跳过」。
图 4-1-3-3-6 应用前的电路配置画面
图 4-1-3-3-7 应用后的电路配置画面
按「应用」按钮时，会显示如下确认对话框。
图 4-1-3-3-8 确认应用对话框
