EPU 使用说明书第 4 章制作生产程序

4-28

(2) 确认贴片电路的设定状况

要确认贴片电路的设定状况时，按下「确认」按钮。在确认画面上，会显示基板位置基准（基

板原点）、设定跳过的电路、当前选择中的电路。

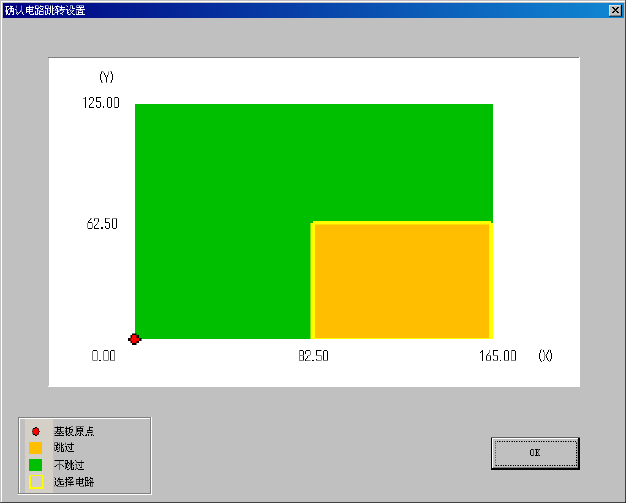

图 4-1-3-3-9 贴片电路设定状况的确认画面

(3)

返回默认值

按下「返回默认值」按钮，则将电路跳过设定状态恢复为默认值。默认值全部为「No」(不跳过电路)。

EPU 使用说明书第 4 章制作生产程序

4-29

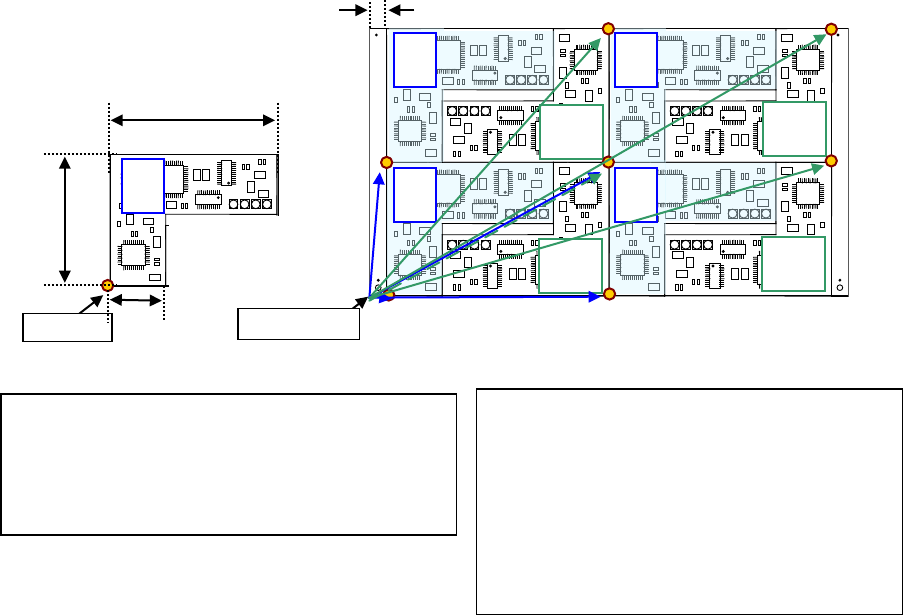

例）非矩阵电路板的数据输入示例

以基板的左下角为基板位置基准（基板原点），左下方的电路为基准电路时的“电路配置”的示例。

※因传送方向、基准（前面、后面）而发生变化，设置方法与“矩阵电路板”相同。

基板外形尺寸

X=330 Y=200

定位孔位置※ X=― Y=―

基板设计偏移量※ X=330 Y=0

电路外形尺寸 X=120 Y=100

电路设计偏移量 X=0 Y=0

电路 No.1 X=15 Y=0 θ=0

电路 No.2 X=165 Y=100 θ=180

电路 No.3 X=165 Y=0 θ=0

电路 No.4 X=315 Y=100 θ=180

电路 No.5 X=15 Y=100 θ=0

电路 No.6 X=165 Y=200 θ=180

电路 No.7 X=165 Y=100 θ=0

电路 No.8 X=315 Y=200 θ=180

0°

180°

电路原点

基板位置基准

0°

120

100

电路

电路４

电路

EPU 使用说明书第 4 章制作生产程序

4-30

范围检查

进行数据切换(选择贴片数据等)时，对输入的 BOC 标记与坏板标记坐标是否在基板内

(或电路内)、以及电路是否在基板内进行范围检查。

出错时，显示如下的警告信息。

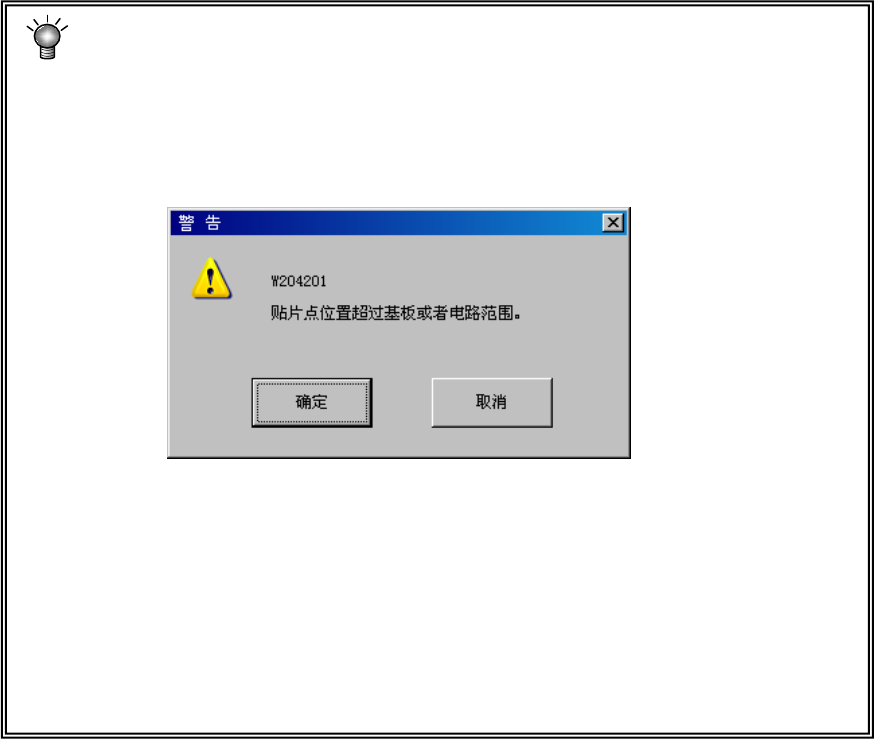

图 4-1-3-3-10 警告画面

●确定 => 继续进行数据切换

●取消 => 停止数据切换

※ 当显示上述警告信息时，请纠正基板数据的各输入值。

(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的各坐标)
