EPU 使用说明书 第 4 章 制作生产程序 4- 35 4-1-3-5 扩展坏板标记 输入使用扩展坏 板标记时的各电路的坏板 标记坐标。 选择“基板数据 ”各画面左下的“扩展坏 板标记”选项卡 时，显示如下画 面。 图 4-1-3-5-1 基板数据 扩展坏板 标记画面 在扩展坏板标记 中，输入各电路的坏板标 记的坐标。
EPU 使用说明书 第 4 章 制作生产程序
4-34
“左站点支撑台控制”、“右站点支撑台控制”项目组的各项目内容如下所示。
(1)
不使用/使用
对是否使用在左/右站点支撑台控制中设置的内容进行选择。
◆
不使用
：不使用在左/右站点支撑台控制中设置的内容时，请选择此项。
按主机设置的内容运行。
◆
使用
：使用在左/右站点支撑台控制中设置的内容时，请选择此项。
(2)
基板底面限制
设置非生产时的支撑台待机高度。
可设置的值为 5.0～40.0（mm）。
(3)
推进量
输入支撑台上升时的偏移值｡
支撑销将按照设置的值向上方向推顶基板｡
可设置的值为 0.0～5.0（mm）。
(4)
推进量（陶瓷）
輸入使用陶瓷基板期间支承台上升时的偏差值。
支撑销将按照设置的值向上方向推顶基板｡
可设置的值为 0.0～5.0（mm）。
(5)
上升加速度
设置支撑台上升时的加速度｡
(6)
下降加速度
设置支撑台下降时的加速度｡
EPU 使用说明书 第 4 章 制作生产程序
4-35
4-1-3-5 扩展坏板标记
输入使用扩展坏板标记时的各电路的坏板标记坐标。
选择“基板数据”各画面左下的“扩展坏板标记”选项卡时，显示如下画面。

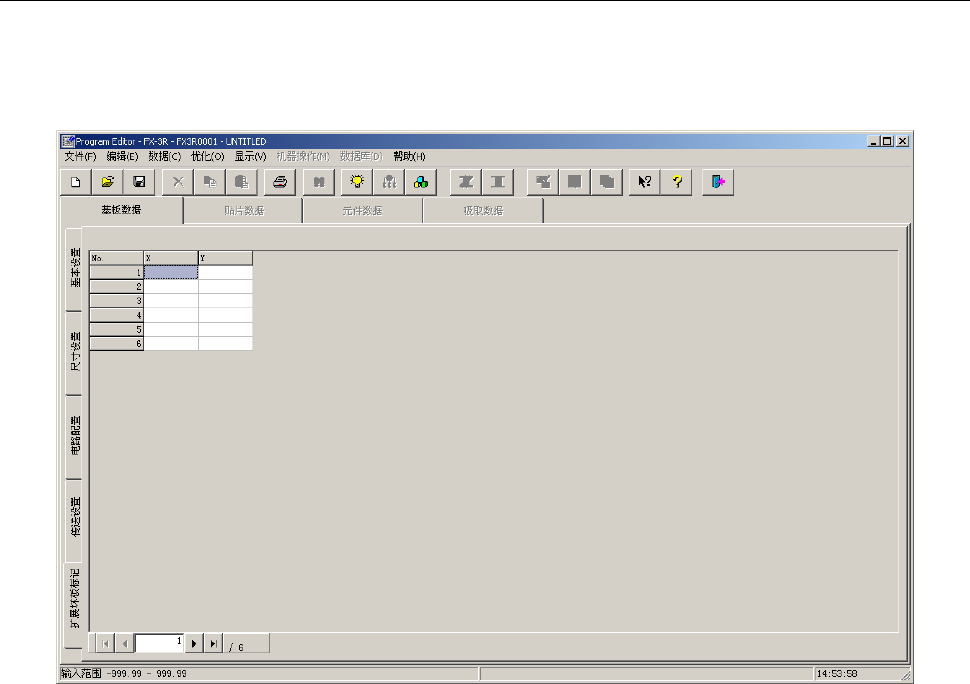

图 4-1-3-5-1 基板数据 扩展坏板标记画面
在扩展坏板标记中，输入各电路的坏板标记的坐标。
EPU 使用说明书 第 4 章 制作生产程序
4-36
4-1-4 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入相对于“基准电路”的信息。
贴片点数
：与普通基板、分割基板无关，总点数最多可输入 10，000 点。
4-1-4-1 贴片数据画面的显示
制作基板数据后，单击画面上方的“贴片数据”选项卡，可显示贴片数据制作画面(下图为制作
完成例)。
图 4-1-4-1-1 贴片数据画面
