(4) 贴片角度
以“元件数据”的“元件供应角度”为基准，输入贴片角度。(参见”4-1-5-2-2的 3)章节”)
(5) 元件名
输入元件名称(最多60个字符)，大写字符、小写字符将被作为相同的数据处理。
(6) 贴片头
指定在贴片时使用的贴片头。
可从弹出菜单中选择按输入顺序生产时使用的贴片头。
自动选择 ： 自动选择使用的贴片头。
L 自动 ： 在左站台内自动选择使用的贴片头。
R 自动 ： 在右站台内自动选择使用的贴片头。
左前 ： 可从左前贴片头中指定使用的贴片头。
左后 ： 可从左后贴片头中指定使用的贴片头。
右前 ： 可从右前贴片头中指定使用的贴片头。
右后 ： 可从右后贴片头中指定使用的贴片头。
选择左前、左后、右前、右后时会弹出菜单，可进一步指定贴片头吸嘴。
初始值为“自动选择”，制作程序后通过实行“优化”可自动选择最合适的贴片头。
选择贴片头时，请按编辑键(键盘的“F2”键)或鼠标的右键，从弹出菜单中选择。
此外，在选择多行时，如果从弹出式菜单中指定，则被选中行的所有设置都将随之被改变。
（下图为选中多行的示例）
例）
选择右前的吸嘴 3 时
EPU 使用说明书 第 4 章 制作生产程序
4-39
图 4-1-4-2-1 选择贴片头
(7) 标记(标记
ID)
对贴片时是否根据区域标记来校正贴片位置进行设置。
由于可用配置在贴片元件附近的标记进行校正，适于精度要求高的元件。
(该功能是从传统的IC标记功能扩展而来)
区域标记能够使用1组标记数据对多个贴片数据(贴片点) 进行校正。
(1组 2个，或1组 3个的标记)
区域标记
基板
IC 标记
EPU 使用说明书 第 4 章 制作生产程序
4-40
1) 显示内容
“No” ：不校正
标记ID ：校正
2) 变更选择内容
要变更校正/不校正的状态时，可在需要变更的贴片数据的“标记”输入字段点击鼠标右键，
显示菜单后进行选择和输入。
No
设置为不使用。
编辑
打开区域标记输入画面，编辑区域标记数据。
浏览
打开区域标记输入画面，以便选择区域标记。
(不能编辑)
但若在贴片数据中选择多行后显示上述菜单时，不显示“编辑”。
3) 制作标记数据
选择区域标记选项卡，打开区域标记编辑画面。
在贴片数据的列表画面上，按下“F9”键，或从弹出菜单中选择“编辑”、“浏览”，也可
打开该画面。
此外，把光标放在贴片数据列表画面的标记栏上，双击后，也可打开只读模式。

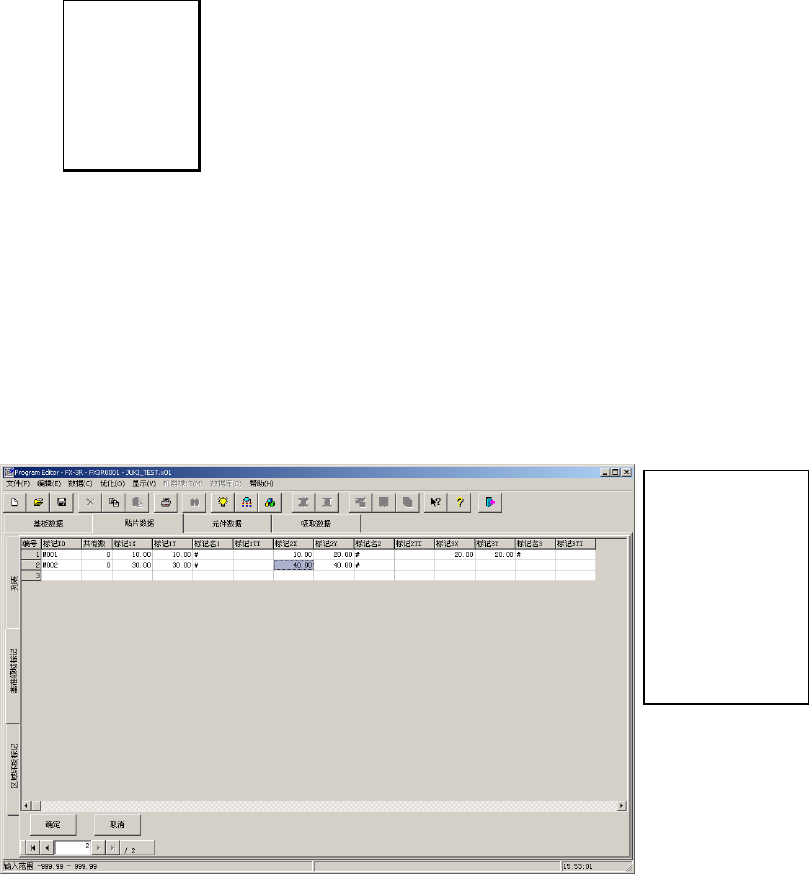

图 4-1-4-2-2 区域标记编辑画面
在注册标记时，将光标移动到未输入行，输入标记的X坐标、Y坐标后，利用图像拷贝来获得
标记数据，完成标记制作。
另外，标记数据(标记1TI、标记2TI、标记3TI)还可通过示教来获得。
可事先制作左图
的标记数据。
区域标记可独立
于贴片数据进行
编辑。
