EPU 使用说明书 第 4 章 制作生产程序 4- 47 4-1-5 元件数据 “元件数据”， 是针对在“贴片数据”中 输入的“元件名称”输入 详细的信 息数据。 因此，凡是在“ 贴片数据”中输入的元件 名称，必须全部制作出对 应的数据 。 4-1-5-1 元件数据画面的显示 元件数据的显示 画面，有表格显示和列表 显示 2 种形式。 列表显示画面， 是以列表形式显示多个元 件数据的概要。 在列表显示画面 中，不能输入数据，只可 查看数…
EPU 使用说明书 第 4 章 制作生产程序
4-46
（12
）
吸取/贴片监视
（选购项）
在贴片数据的项目里追加有「吸取/贴片监视」。
图 4-1-4-2-4 贴片数据：吸取/贴片监视选购项设置部分
请指定各贴片点的动作。
表 4-1-4-2-1 贴片数据：吸取/贴片监视设置项目
设置项目 说明
不摄像 不进行此贴片点的摄像。（默认）。
摄像 仅进行此贴片点相关的摄像。（不进行检查）
检查元件 进行摄像，实施元件有无检查。
录像
在贴片点上连续摄像贴片动作，可通过动画确认动作。
但是，由于贴片下降、上升速度被限制，生产速度会下降。
EPU 使用说明书 第 4 章 制作生产程序
4-47
4-1-5 元件数据
“元件数据”，是针对在“贴片数据”中输入的“元件名称”输入详细的信息数据。
因此，凡是在“贴片数据”中输入的元件名称，必须全部制作出对应的数据。
4-1-5-1 元件数据画面的显示
元件数据的显示画面，有表格显示和列表显示2种形式。
列表显示画面，是以列表形式显示多个元件数据的概要。
在列表显示画面中，不能输入数据，只可查看数据的完成情况。

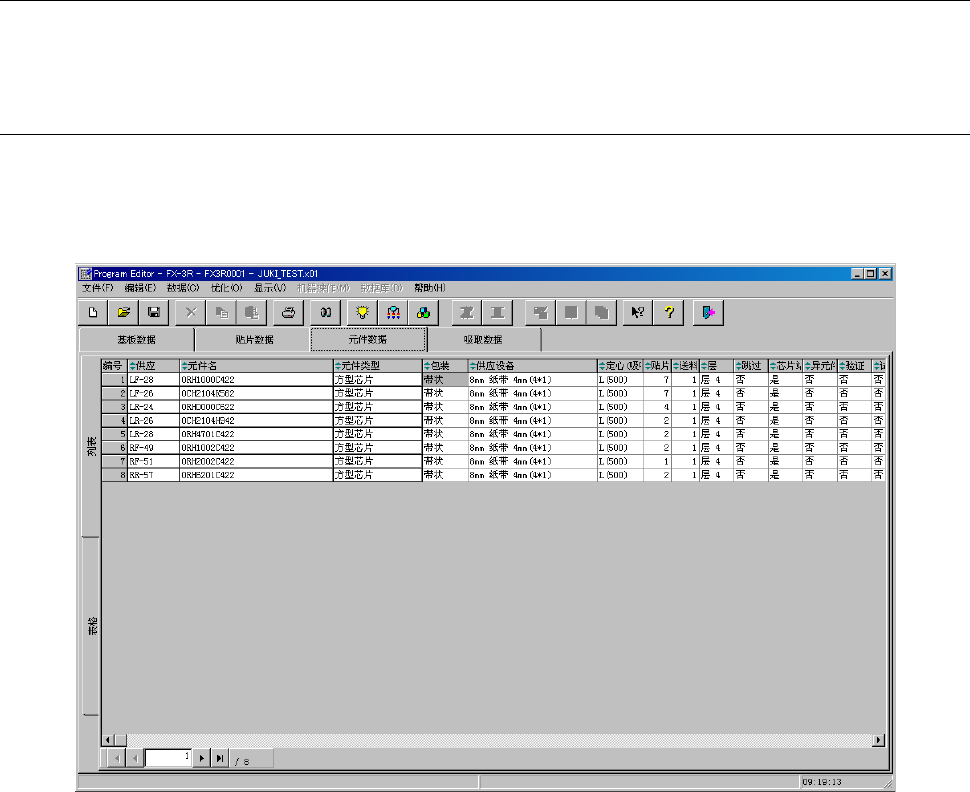

图 4-1-5-1-1 元件数据列表画面
EPU 使用说明书 第 4 章 制作生产程序
4-48
从列表画面中选择元件名(双击)，显示所选择元件数据的表格画面后，可进行元件数据的制作和
编辑。
表格显示画面由基本部分与包装、定心方式、吸取条件、贴片条件、检测部分构成，1个元件数
据显示一个画面。
表格与列表画面的切换选项卡
如选择包装方式，则显示该项目。
此处的选择项目的内容显示在下面的区域内。
图 4-1-5-1-2 元件数据表格画面
※ 键盘操作
项目间的移动使用 TAB 键，换页时使用“PageUp”或“PageDown”键。
