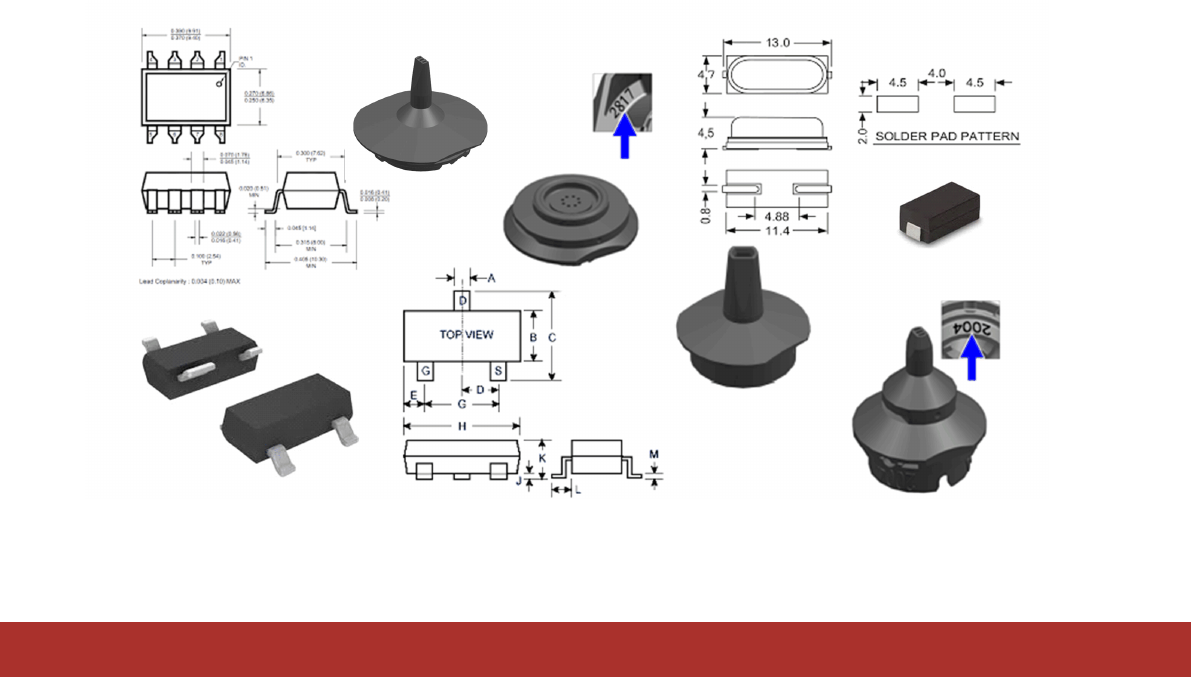

1 - Einleitung: Allgemeines über Bauelemente, Pipetten und Adapter
1 - 2
www.asm-smt.com
Aufbau des Job Guides
Dieser Job Guide ist in einzelne Kapitel unterteilt, die verschiedene Bauelementgruppen beinhalten. In der ersten Spalte
„Bauelemente“ finden Sie die Gehäuseformangaben der einzelnen Bauelemente und den Namen der zugehörigen
GF‑Datei.
Die Suchordnung geht über das zu bestückende Bauelement (bzw. die Gehäuseform) zur geeigneten Pipette.
HINWEIS
Die Namen der GF-Dateien entsprechen den Originaldateinamen im GF-Editor des Programmiersystems.

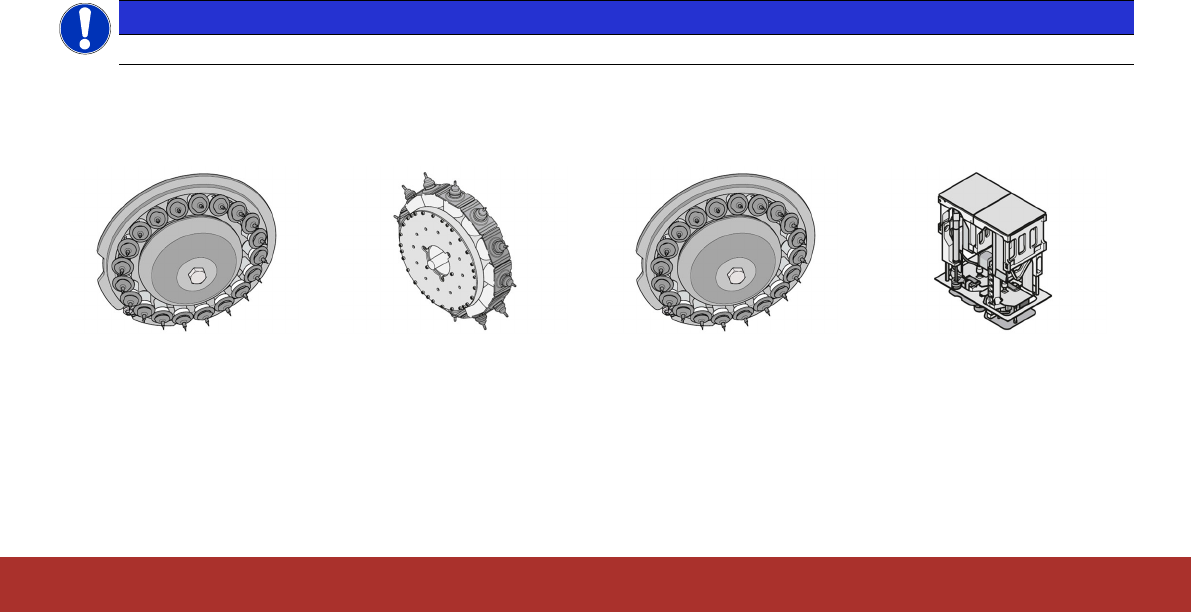

In den vier Hauptspalten Bestückkopf C&P20A/M, CPP (Kamera intern und extern), C&P20P/M2/P2 und TwinHead
sind die für die Gehäuseform(en) verwendbaren Pipetten dargestellt, die für die jeweiligen Bestückköpfe eingesetzt wer-
den können.
C&P20A/M
Collect & Place
20-Segment
CPP
Collect & Place
(Kamera intern oder extern)
C&P20P/M2/P2
Collect & Place
20-Segment
Twin Head
1 - 3
www.asm-smt.com
HINWEIS
Beim SIPLACE CPP können Bauelemente kopfintern oder mit einer externen stationären Kamera (P&P‑Modus)
zentriert werden. Für das kopfinterne Zentrieren kommt die Kamera Typ SST30 bei Bauelementen bis zu
27mmx27mm zum Einsatz. Die externe stationäre Kamera Typ SST33 wird bei Bauelementen bis zu
50mmx40mm Größe verwendet.

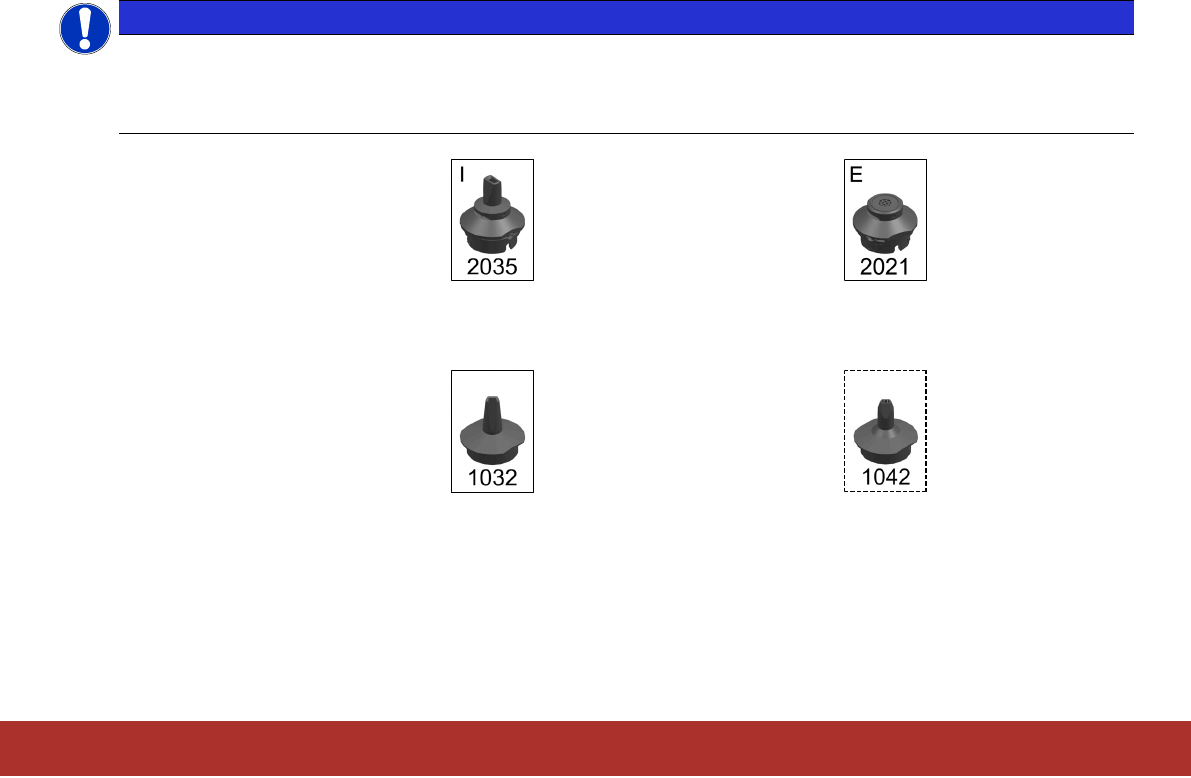

Beispiel Kamera intern: Beispiel Kamera extern:
Zu einigen Pipetten gibt es alternativ verwendbare Pipetten. Diese sind mit einem gestrichelten Rahmen gekennzeichnet.
Beispiel Standardpipette: Beispiel alternative Pipette:
