1-2
1
■ 蜂鸣器
检查机发生异常或报错时，蜂鸣器会鸣响报警 ( 左右转动信号灯下部的圆环可以调节音量 )。
■ 安全机门
本安全机门在检查基板的过程中会被锁定，无法打开。需要打开时，需按紧急停机按钮之后打开。
开、关机门时，请务必使用把手。
■ 基板传入、传出口
传入、传出基板的开口部。与前工序机或后工序机的传送轨连接。
■ 气压表
显示设定气压 ( 上行 ) 与检出气压下降时的下限气压 ( 下行 )。
‧
设定气压 ( 上行 ) ：0.40Mpa(0.39MPa 〜 0.41MPa)
‧
下限气压 ( 下行 ) ：0.33MPa
■ 电源主控开关
接通、切断检查机电源的开关。向右旋转为接通电源。
c
注意
需要再次接通电源时，必须间隔约 15 秒以上。
■ 操作、输入部
作为标准配置，本检查机配备了操作检查机与输入数据用的键盘、鼠标。
键盘
鼠标
液晶显示屏
YSi-X检查机
操作、入力部
X-RAY显示
X射线安全钥匙
[READY]按钮
紧急停机按钮
25101-M6-00
･
紧急停机按钮
按该按钮，检查机紧急停机，进入伺服停止状态。需要解除紧急停机状态时，将该按钮向右旋转。
･
[READY] 按钮
在解除了紧急停机的状态下，按 [READY] 按钮，按钮亮灯且伺服进入使能状态。
･
X-RAY 显示
检查机为伺服使能状态时亮灯。
･
X 射线安全钥匙
使用 X 射线进行检查时，请将本钥匙旋至“ENABLE”侧。
1-3
1
■ 盖板内部 ( 正面下部左侧 )
LAN连接部
闸门用气压调节器
主气压调节器
USB端口
供气／排气开关
气源连接部
YSi-X检查机
正面下部左侧盖板内部
25102-M6-00
･
供气 / 排气开关
向右旋转，可切断供气。此外还可以排出气路内的残留气体。
･
主气压调节器
调节供给给本检查机的气压。转动旋钮调节气压，使气压表的上行显示为 0.40MPa(0.39MPa 〜 0.41MPa)。
･
闸门用气压调节器
调节驱动闸门的气压。转动旋钮，对准 0.25MPa。
･
气源连接部
连接装有日东工器快速接头 30SH 的内径在 8mm 以上的空气软管，并使用通过空气干燥器和空气过滤器净化过的压缩空气。
･
USB 端口
备份数据用的 USB 端口。
･
LAN 连接部
可以连接以太网。
1-4
1

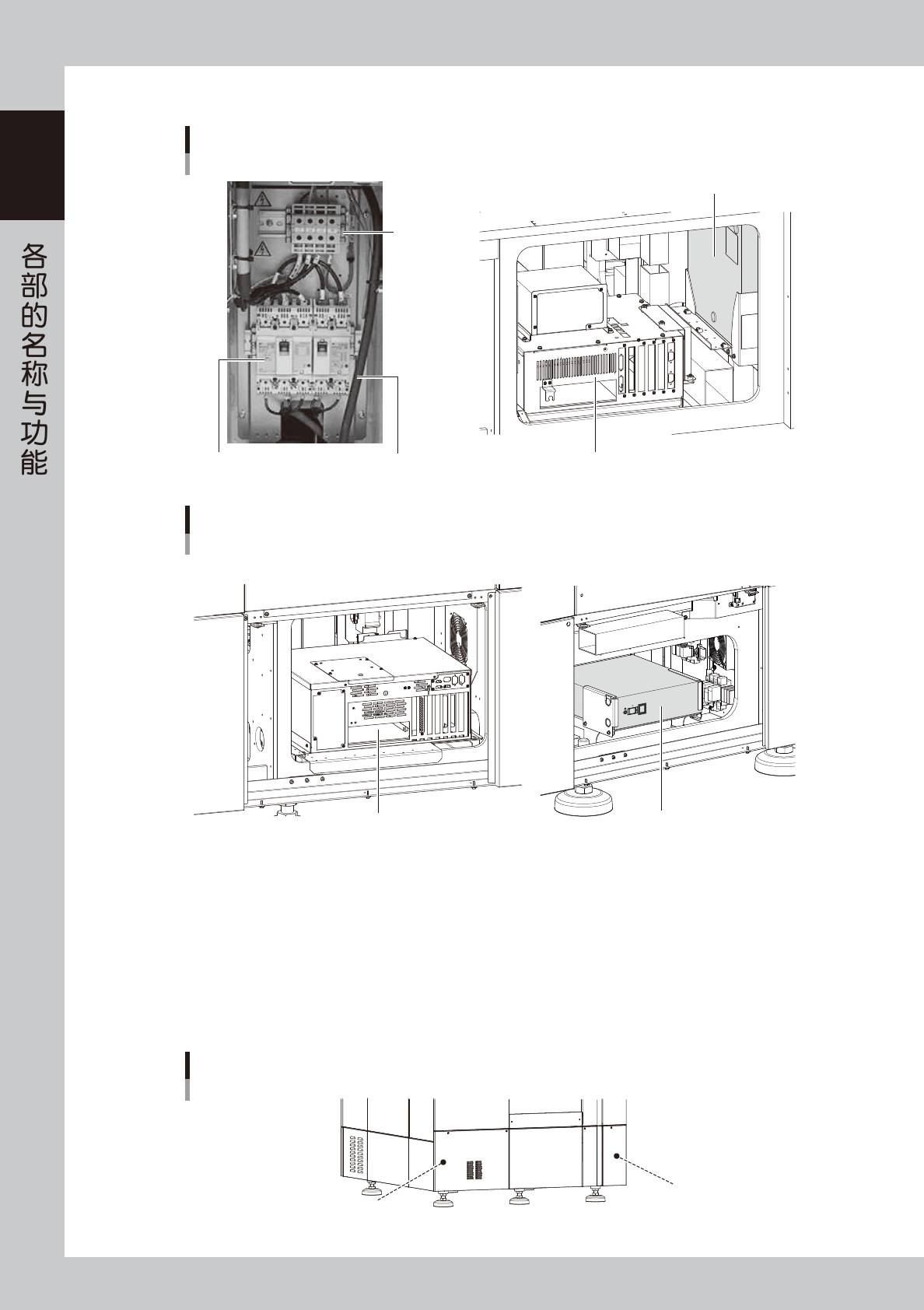

■ 盖板内部 ( 正面下部、背面下部 )
tooltip
电源端子台
主电源断路器
主电源线
YSi-X检查机
■ 正面下部中央盖板内部
控制箱
UPS (不间断电源)
■ 正面下部右侧盖板内部
25103-M6-10
YSi-X检查机
TypeHD、TypeHB规格
■ 正面下部中央盖板内部
控制箱 UPS (不间断电源)
■ 背面下部中央盖板内部
25104-M6-00
･
电源连接部
将三相交流电源输入端子连接在电源端子台上 ( 详细内容，请参照后述附录中的“1.电源连接部”)。
･
UPS ( 不间断电源 )
突然发生停电或电压不稳定等异常情况时提供后备电源 ( 详细内容，请参照后述附录中的“3.UPS( 不间断电源 )”)。
■ 机器间连接用接口 ( 检查机背面 )
装有与后工序机连接的“NEXTINTERFACE”和与前工序机连接的“PREVIOUSINTERFACE”接口 ( 详细内容，请参照后述
附录中的“2.机器间输入、输出用接口”)。
机器间连接用接口
检查机背面
机器间连接用接口
(盖板内部)
机器间连接用接口
(盖板内部)
25105-M6-00
