1-5 1 2. 传送装置 下面，介绍传送基板的传送装置部。 2. 基板挡板 1. 基板固定单元 传送装置 YSi-X传送部 25106-M6-00 1. 基板固定单元 夹住准备检查的基板进行固定。 由基板夹 ( 上下夹固 ) 与侧夹板 ( 从 W 方向夹固 ) 固定基板。 2. 基板挡板 使传入传送装置内的基板在固定位置停下。 基板传感器 安装在传送部的出入口处与固定基板的位置处。
1-4
1
■ 盖板内部 ( 正面下部、背面下部 )
tooltip
电源端子台
主电源断路器
主电源线
YSi-X检查机
■ 正面下部中央盖板内部
控制箱
UPS (不间断电源)
■ 正面下部右侧盖板内部
25103-M6-10
YSi-X检查机
TypeHD、TypeHB规格
■ 正面下部中央盖板内部
控制箱 UPS (不间断电源)
■ 背面下部中央盖板内部
25104-M6-00
･
电源连接部
将三相交流电源输入端子连接在电源端子台上 ( 详细内容，请参照后述附录中的“1.电源连接部”)。
･
UPS ( 不间断电源 )
突然发生停电或电压不稳定等异常情况时提供后备电源 ( 详细内容，请参照后述附录中的“3.UPS( 不间断电源 )”)。
■ 机器间连接用接口 ( 检查机背面 )
装有与后工序机连接的“NEXTINTERFACE”和与前工序机连接的“PREVIOUSINTERFACE”接口 ( 详细内容，请参照后述
附录中的“2.机器间输入、输出用接口”)。
机器间连接用接口
检查机背面
机器间连接用接口
(盖板内部)
机器间连接用接口
(盖板内部)
25105-M6-00
1-5
1

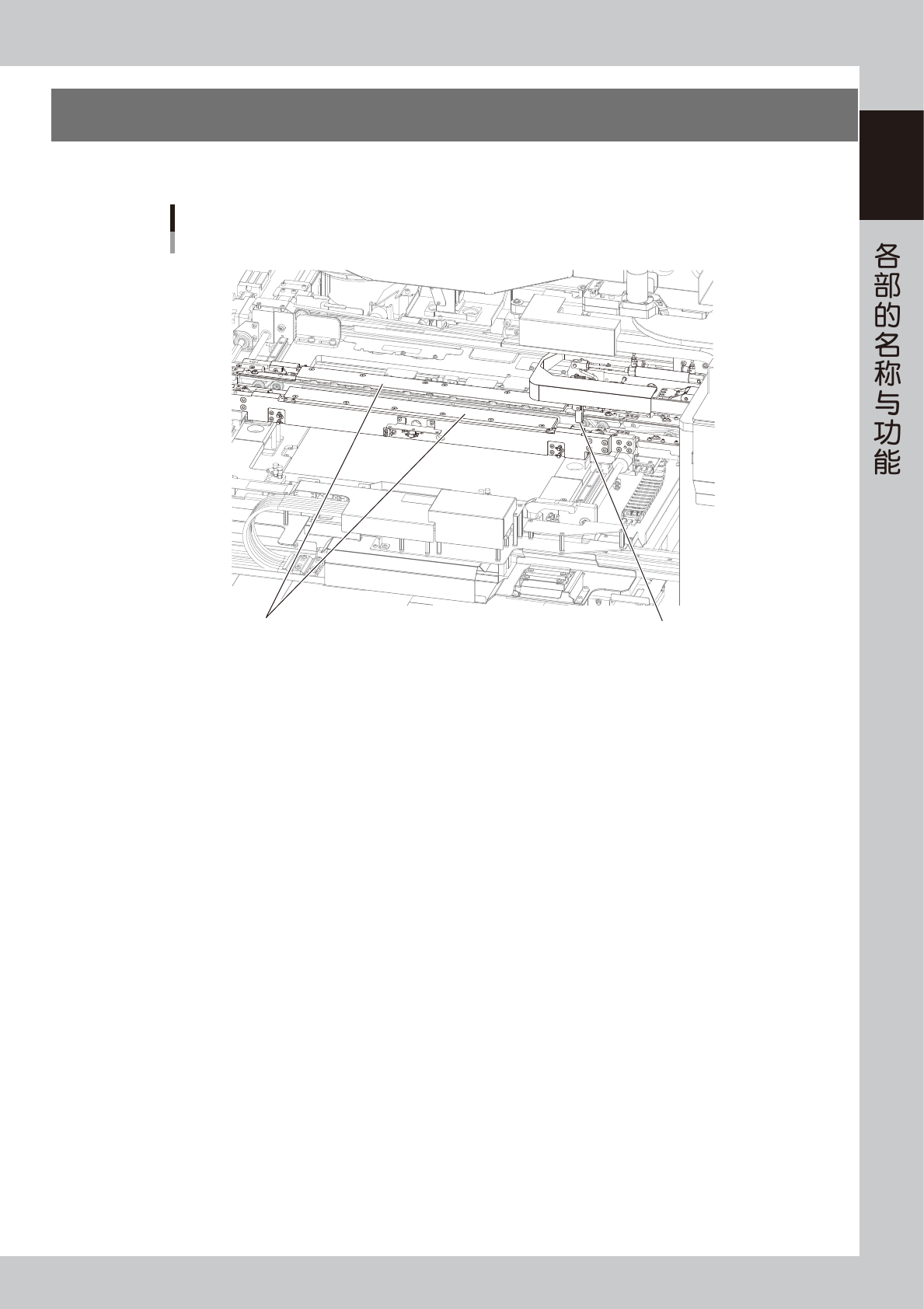

2.传送装置
下面，介绍传送基板的传送装置部。
2. 基板挡板
1. 基板固定单元
传送装置
YSi-X传送部
25106-M6-00
1. 基板固定单元
夹住准备检查的基板进行固定。
由基板夹 ( 上下夹固 ) 与侧夹板 ( 从 W 方向夹固 ) 固定基板。
2. 基板挡板
使传入传送装置内的基板在固定位置停下。
基板传感器
安装在传送部的出入口处与固定基板的位置处。
1-6
1
3.激光高度感应器
下面，介绍测定高度用的激光高度感应器。
激光高度感应器
激光高度感应器 (旋转型)
HL轴旋转驱动部 (盖板内部)
25107-M6-00
■
“测定高度”检查项目
“测定高度”检查项目，是 1 种检查高度的方法。它使用激光高度感应器测定检查对象位置的高度，判定是否在用户所设定
的范围以内。在设定范围以内时，判定为 OK ；不在设定范围以内时，判定为 NG。
■ 测定类型
基准
测定基准位置的高度作为基准值。
用“点测定”或“线扫描”测定的值与基准值进行比较，之差即是元件的高度。
点测定
主要进行下列 3 项检查。
•
检查翘件
测定元件的高度，可以检查用光学难以检出的翘件与有无元件。
•
检查 BGA 翘起
测定 BGA 的高度，可以检出 BGA 翘起或底部因夹入元件等造成的虚焊。
•
检查极性
测定凹形极性标记的高度，可以检查用光学难以检出的极性相反。
线扫描
测定引脚的高度，可以检出 QFP、SOP 等引脚元件是否有翘脚。
■ 基板的挠曲补偿
进行 X 射线检查时，可以用激光高度感应器测定高度，补偿基板的挠曲之后再进行检查。
■ 激光高度感应器的旋转
激光受到元件等的遮挡时将无法测定高度，因此可以给各检查对象分别从 4 个方向上设定激光高度感应器测定时的角度。
参考
关于激光高度感应器的详细使用方法，请参照本书末选件手册中的“激光高度感应器”的内容。
