5.2.4 YT 轴导轨的清洁与加油
■ 需准备的工具等
• 无尘擦拭纸
• 润滑油枪 ( 标准枪嘴 )
• 指定的润滑油 ：NSL
• 防护眼镜
• 防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
进行作业前的准备。
1. 为保障作业安全，请务必按紧急停机按钮，将
检查机置于紧急停机状态。
2. 打开 [ 手动操作 ] -“传送装置”画面，按 [ 基
板挡板 ] 按钮，使基板挡板上升。
2
打开正面与背面的安全机门。
3
擦拭导轨。
1. 将传送工作台移到检查机的背面侧。
2. 用无尘擦拭纸等擦去导轨的脏污润滑油与尘屑。
3. 再将传送工作台移到检查机的正面侧，从检查
机的背面用无尘擦拭纸等擦拭导轨上还未擦到
的部位。
n
要点
仔细擦拭包括移动导槽部在内的导轨全轨。
4
添加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从
YT 轴导轨用润滑油注油嘴注入。如右图所示左右
导轨各有 3 个润滑油注油嘴，共 6 个。
n
要点
关于加油位置与使用的润滑油枪嘴类型，还可以参照后述“第
5 章 加油位置一览”。
5
擦去多余的润滑油。
用手将传送工作台前后移动数次之后，擦去左右导
轨上多余的润滑油。
清洁YT轴的导轨部
Step 3
YT轴的导轨
无尘擦拭纸
55416-M6-00
给YT轴导轨部加润滑油
Step 4
润滑油注油嘴
55417-M6-00
4-19
4
5.2.5 LX 轴滚珠丝杆的清洁与加油
■ 需准备的工具等
• 内六角扳手 (2.5mm)
• 无尘擦拭纸
• 润滑油枪 ( 标准枪嘴 )
• 指定的润滑油 ：NSL
• 防护眼镜
• 防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
进行作业前的准备。
1. 为保障作业安全，请务必按紧急停机按钮，将
检查机置于紧急停机状态。
2. 打开 [ 手动操作 ] -“传送装置”画面，按 [ 基
板挡板 ] 按钮，使基板挡板上升。
2
打开正面与背面的安全机门。
3
拆卸防止润滑油飞溅用的护盖。
1. 将传送工作台移到检查机的正面侧。
2. 用内六角扳手 (2.5mm) 拆下护盖的固定螺栓 ( 左
右各 2 根 ) 之后，拆下护盖。
4
清洁滚珠丝杆部。
用手将 X 射线相机工作台左右移动数次之后，用无
尘擦拭纸擦去滚珠丝杆上的脏污润滑油与尘屑。
n
要点
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。
5
添加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从
右图所示润滑油注油嘴 (1 处 ) 注入。
n
要点
关于加油位置与使用的润滑油枪嘴类型，还可以参照后述“第
5 章 加油位置一览”。
6
擦去多余的润滑油。
用手将 X 射线工作台左右移动数次之后，擦去滚珠
丝杆上多余的润滑油。
7
将防止润滑油飞溅的护盖装回原位。
按照与拆卸时相反的步骤，将护盖装回原位。

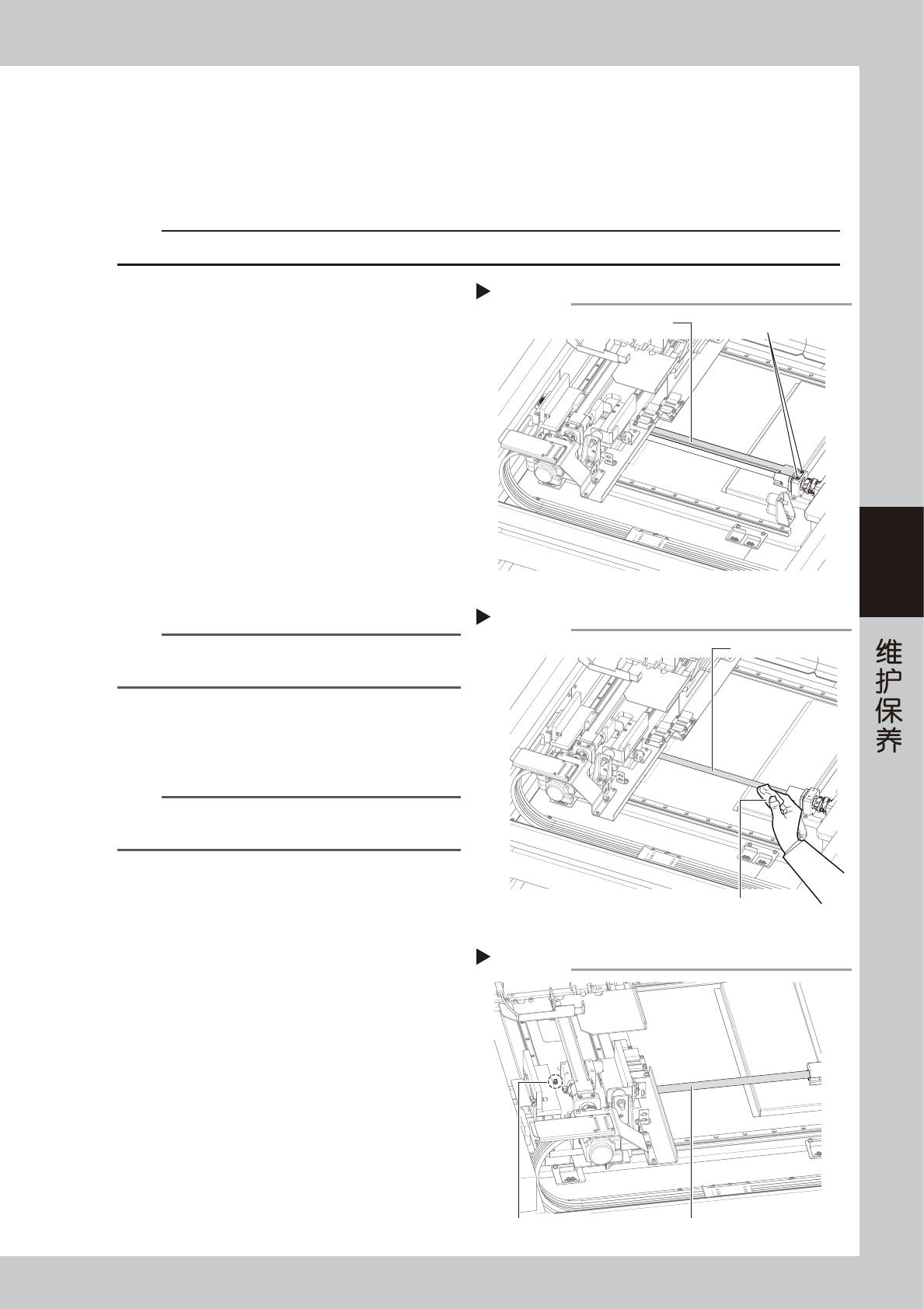

拆卸LX轴防止润滑油飞溅用的护盖
防止润滑油飞溅用的护盖
固定螺栓 (左右各2根)
Step 3
55418-M6-00
清洁LX轴的滚珠丝杆部
Step 4
无尘擦拭纸
LX轴的滚珠丝杆
55419-M6-00
给LX轴的滚珠丝杆加润滑油
Step 5
润滑油注油嘴 滚珠丝杆
55420-M6-00
4-20
4
5.2.6 LX 轴导轨的清洁与加油
■ 需准备的工具等
• 无尘擦拭纸
• 润滑油枪 ( 标准枪嘴 )
• 指定的润滑油 ：NSL
• 防护眼镜
• 防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
进行作业前的准备。
1. 为保障作业安全，请务必按紧急停机按钮，将
检查机置于紧急停机状态。
2. 打开 [ 手动操作 ] -“传送装置”画面，按 [ 基
板挡板 ] 按钮，使基板挡板上升。
2
打开正面与背面的安全机门。
3
擦拭导轨。
1. 将传送工作台移到检查机的正面侧。
2. 从检查机背面将 X 射线相机工作台左右移动，
用无尘擦拭纸等擦去导轨的脏污润滑油与尘屑。
n
要点
仔细擦拭包括移动导槽部在内的导轨全轨。
4
添加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从
指定的润滑油注油嘴注入。如右图所示前后导轨上
各有 2 个润滑油注油嘴，共 4 个。
n
要点
关于加油位置与使用的润滑油枪嘴类型，还可以参照后述“第
5 章 加油位置一览”。
5
擦去多余的润滑油。
用手将 X 射线相机工作台左右移动数次之后，擦去
前后导轨上多余的润滑油。

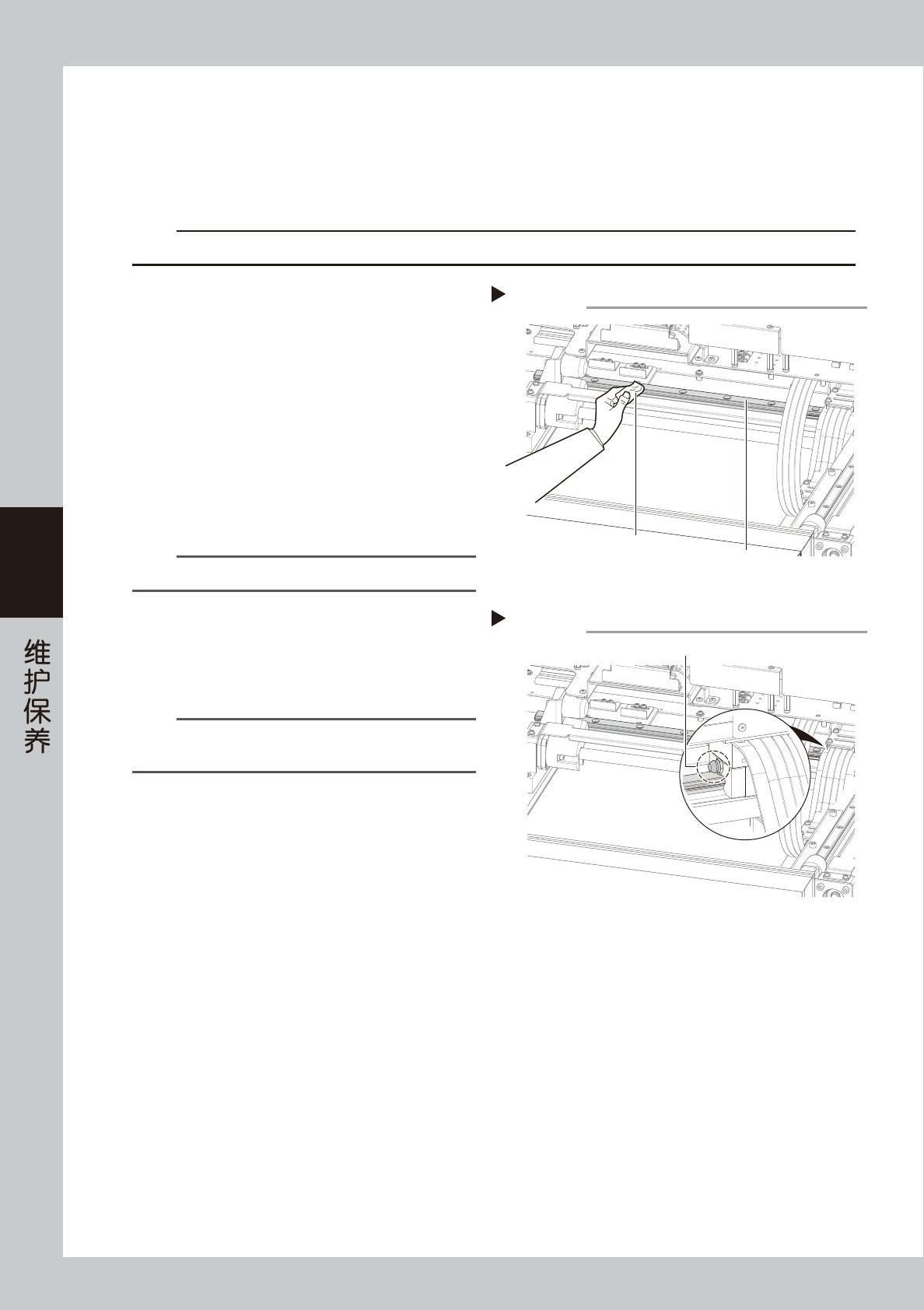

清洁LX轴的导轨部 (正面侧)
Step 3
LX轴的导轨
无尘擦拭纸
55421-M6-00
给LX轴的导轨部加润滑油 (正面侧)
Step 4
润滑油注油嘴
55422-M6-00
