4-26 4 ■ 张力的调整方法 需要调整传送带的张力时，请按照下列步骤调整。前后传送带需要同时调整。 e 1 按紧急停机按钮。 为保障作业安全，需将检查机置于紧急停机状态。 2 打开检查机的正面安全机门。 3 拧松张紧轮。 如右图所示，用 4mm 与 5mm 的内六角扳手拧松张 紧轮。 4 调整传送带的张力。 需要加大张力时，将张紧轮向检查机的内侧滑动 ； 需要放松张力时，将张紧轮向检查机的外侧滑动。 5 固定张紧轮。 用 4mm 与…
4-25
4

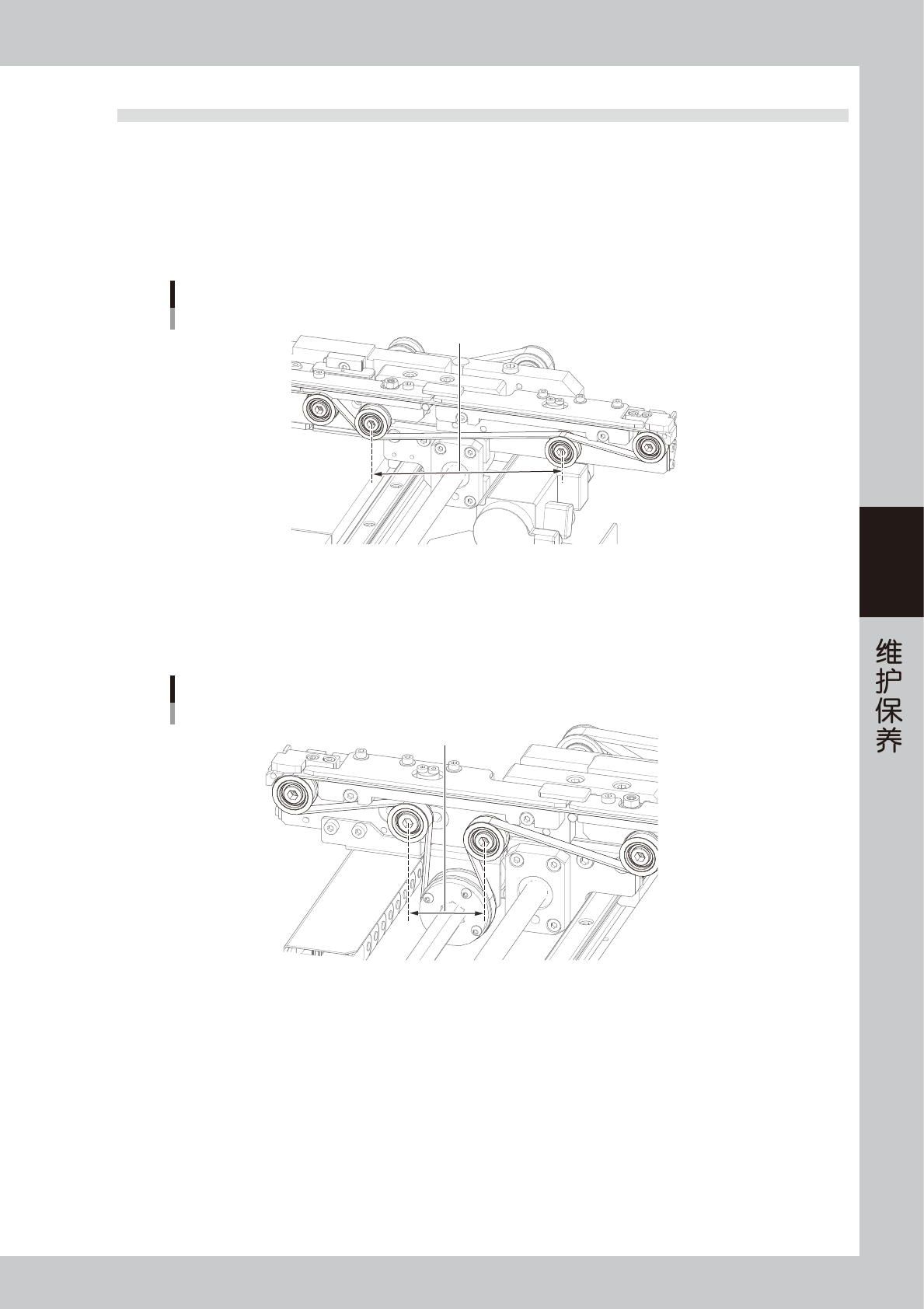

5.4 基板传送带的张力检查
下面，介绍检查传送带张力的方法与调整张力的方法。
■ 使用张力计测定时
使用张力计时，传送带张力的规格值如下。
•
张力值 ：190 〜 160Hz
•
跨距长度 ：128mm
使用张力计时的跨距长度
128mm
55430-M6-00
■ 不使用张力计测定时
使用张力计时，跨距长度的规格值如下。
•
跨距长度 ：35 〜 38mm
不使用张力计时的跨距长度
35〜38mm
55431-M6-00
4-26
4
■ 张力的调整方法
需要调整传送带的张力时，请按照下列步骤调整。前后传送带需要同时调整。
e
1
按紧急停机按钮。
为保障作业安全，需将检查机置于紧急停机状态。
2
打开检查机的正面安全机门。
3
拧松张紧轮。
如右图所示，用 4mm 与 5mm 的内六角扳手拧松张
紧轮。
4
调整传送带的张力。
需要加大张力时，将张紧轮向检查机的内侧滑动 ；
需要放松张力时，将张紧轮向检查机的外侧滑动。
5
固定张紧轮。
用 4mm 与 5mm 的内六角扳手拧紧张紧轮进行固定。
c
注意
张紧轮的拧紧扭矩为 ：5.5N
•
m。
6
确认传送带的传送状态。
1. 用手转动六角轴使传送带转动，确认传送带转
动顺畅，无挠曲。
若挠曲过大，需重新调整张紧轮的位置。
2. 关闭检查机的正面安全机门，将紧急停机按钮
向右转动之后按 [READY] 按钮，解除检查机的
紧急停机状态。
3. 按 [ 手动操作 ] -“传送装置”画面中的 [ 基板
传动左 ]、[ 基板传动右 ] 按钮，使传送带转动。
e
4. 按紧急停机按钮之后，打开检查机的正面安全
机门，确认传送带的状态。若没有问题，则可
以结束调整作业。

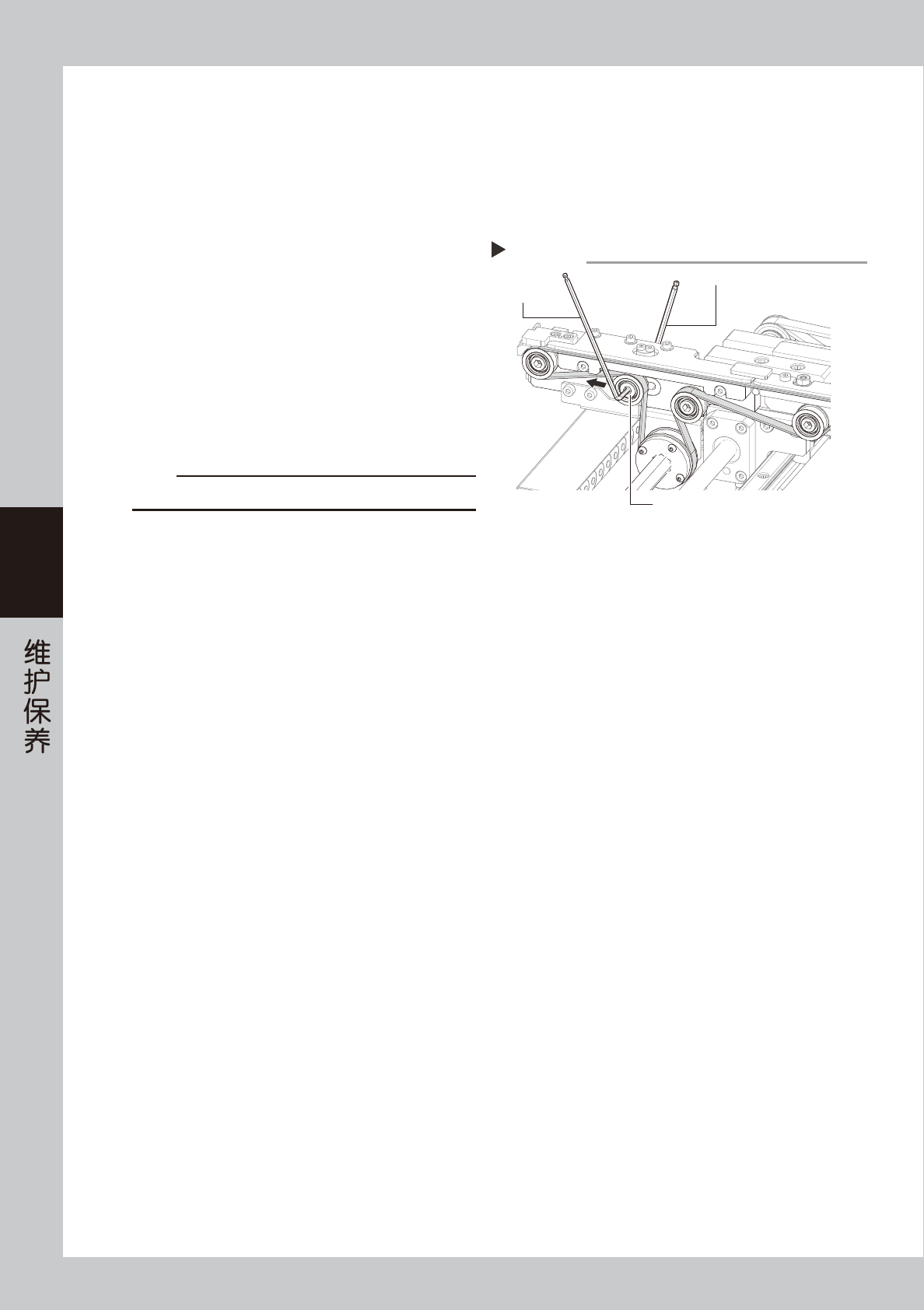

放松传送带的张力
Step 3
内六角扳手(5)
张紧轮
内六角扳手(4)
55432-M6-00
4-27
4
5.5 X 射线发生装置的点检
YSi-X 检查机中装有 X 射线发生装置。X 射线发生装置的使用寿命是有限的，请使用自动测试功能定期对 X 射线
发生装置的使用寿命进行检查。
1
按“基板切换”画面右下部的 [X 射线信息 ] 按钮。
显示“X 射线信息”画面。
2
进行自动测试。
从“操作”分组框的下拉框中选择“自动测试”之后，按 [ 执行 ] 按钮。
检查机自动根据累计通电时间与累计照射时间自动测定使用寿命。测定所需时间大约为 90 秒。
自动测试过程中，画面上部状态栏的右端会显示为“X-RAY SELF TEST”。
X射线信息画面
[X射线信息] 按钮[执行] 按钮选择“自动测试”
56404-M6-00
