4-34 4 6.2 气、雾过滤器的点检与清洁 本检查机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。 下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。 c 注意 为了保障作业安全，请务必先拆下空气连接器。 拆卸时，注意不要使油、水、不纯物等飞溅出来。此外，拆卸空气连接器时会发出很大的排气声，请务必注意安全。 ■ 需准备的工具等 • 喷气工具 • 无尘擦拭纸 • 十字螺丝刀 • 防护眼镜 • 防护手套 …
4-33
4
6.1.3 MS 轴导轨的清洁与加油
■ 需准备的工具等
• 无尘擦拭纸
• 润滑油枪 ( 标准枪嘴 )
• 指定的润滑油 ：NSL
• 防护眼镜
• 防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，需将检查机置于紧急停机状态。
2
打开检查机的正面安全机门。
3
清洁导轨部。
用手左右移动挡板单元，用无尘擦拭纸擦拭导轨全
轨的脏污润滑油与尘屑。
n
要点
仔细擦拭包括移动导槽部在内的导轨全轨。
4
添加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从
指定的 2 处润滑油注油嘴注入。
n
要点
关于加油位置与使用的润滑油枪嘴类型，还可以参照后述“第
5 章 加油位置一览”。
5
擦去多余的润滑油。
用手将挡板单元左右移动数次之后，用无尘擦拭纸
擦去导轨上多余的润滑油。

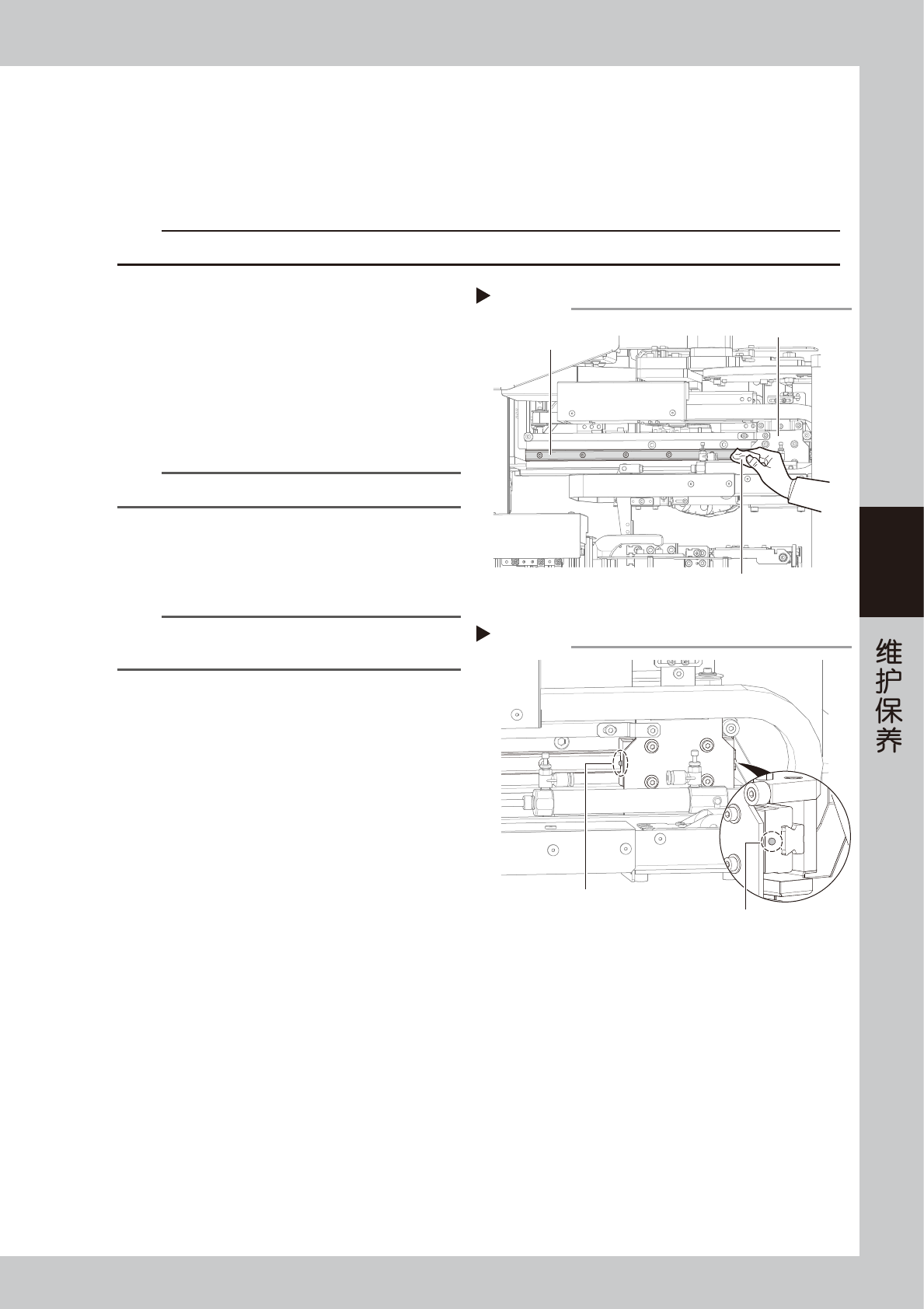

清洁MS轴的导轨部
Step 3
MS轴的导轨
挡板单元
无尘擦拭纸
55437-M6-00
给MS轴导轨部加润滑油
Step 4
润滑油注油嘴
润滑油注油嘴
55438-M6-00
4-34
4
6.2 气、雾过滤器的点检与清洁
本检查机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。
c
注意
为了保障作业安全，请务必先拆下空气连接器。
拆卸时，注意不要使油、水、不纯物等飞溅出来。此外，拆卸空气连接器时会发出很大的排气声，请务必注意安全。
■ 需准备的工具等
• 喷气工具
• 无尘擦拭纸
• 十字螺丝刀
• 防护眼镜
• 防护手套
c
注意
喷气时，请务必戴上防尘眼镜与防尘口罩，因为喷出的气体可能会吹到面部。
■ 过滤杯的清洁
1
检查过滤杯内部。
检查过滤杯中是否有油或水。若有，需按照下列步
骤进行清洁。
参考
过滤杯下端排水阀为自动型。若过滤杯中积存有油或水，排
水阀会自动排出。建议预先在排水阀下端接好排水软管。
2
拆卸过滤杯。
将过滤杯向左旋转之后，向下拔出。
c
注意
过滤杯上带 O 型圈，拆卸过滤杯时注意不要丢失。
3
清洁过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 用喷气工具对过滤杯进行喷气之后，用无尘布
等擦干。
4
安装过滤杯。
将过滤杯向右旋转安装过滤杯。
c
注意
过滤杯上带 O 型圈，安装过滤杯时请注意不要漏装。
n
要点
继续清洁滤芯时，请在拆下过滤杯的状态下参照后项“■ 气、
雾滤芯的清洁”清洁滤芯。
5
安装空气连接器。
安装空气连接器，并确认没有漏气。
n
要点
继续清洁滤芯时，请在拆下空气连接器的状态下参照后项“■
气、雾滤芯的清洁”清洁滤芯。

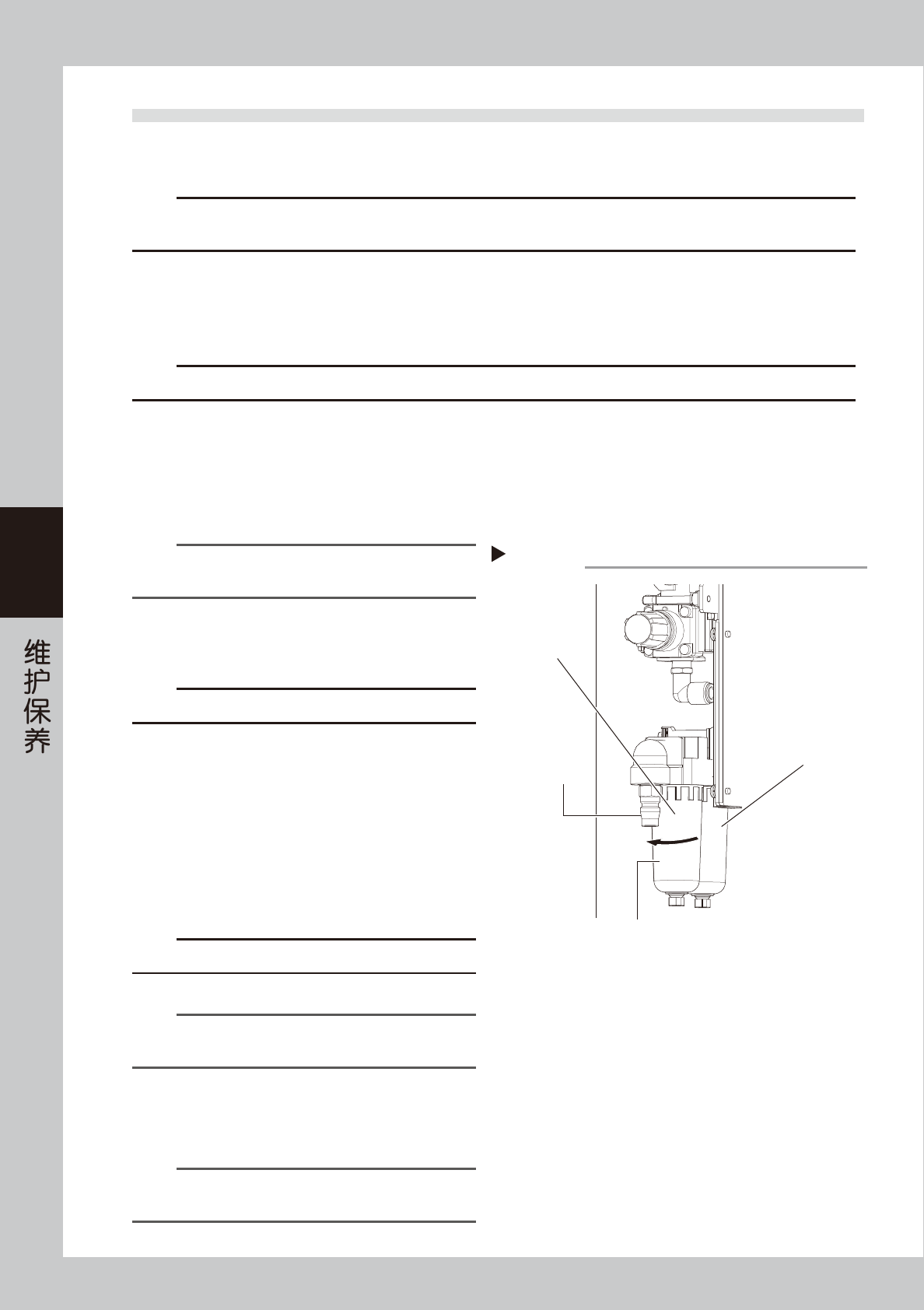

拆卸过滤杯
Step 2
过滤杯
拆卸空气连接器
空气过滤器
油雾过滤器
55439-M6-00
4-35
4
■ 气、雾滤芯的清洁
1
拆卸过滤杯。
参照前项“■ 过滤杯的清洁”清洁过滤杯。
2
拆卸滤芯。
空气滤芯
用十字螺丝刀拆卸固定螺丝 ( 从上看时的顺时针方
向 ) 之后，拆下滤芯。
油雾滤芯
用手向左旋转白色部分 ( 从上看时的顺时针方向 )
拆下油雾滤芯。
3
清洁滤芯的脏污。
用喷气工具吹除滤芯上粘附的脏污。
若脏污严重无法除去时，请换上新的滤芯。
4
安装滤芯。
按照与拆卸时相反的方向旋转白色部分之后，将空
气滤芯与油雾滤芯装回原位。
5
安装过滤杯。
6
安装空气连接器。
安装空气连接器，并确认没有漏气。

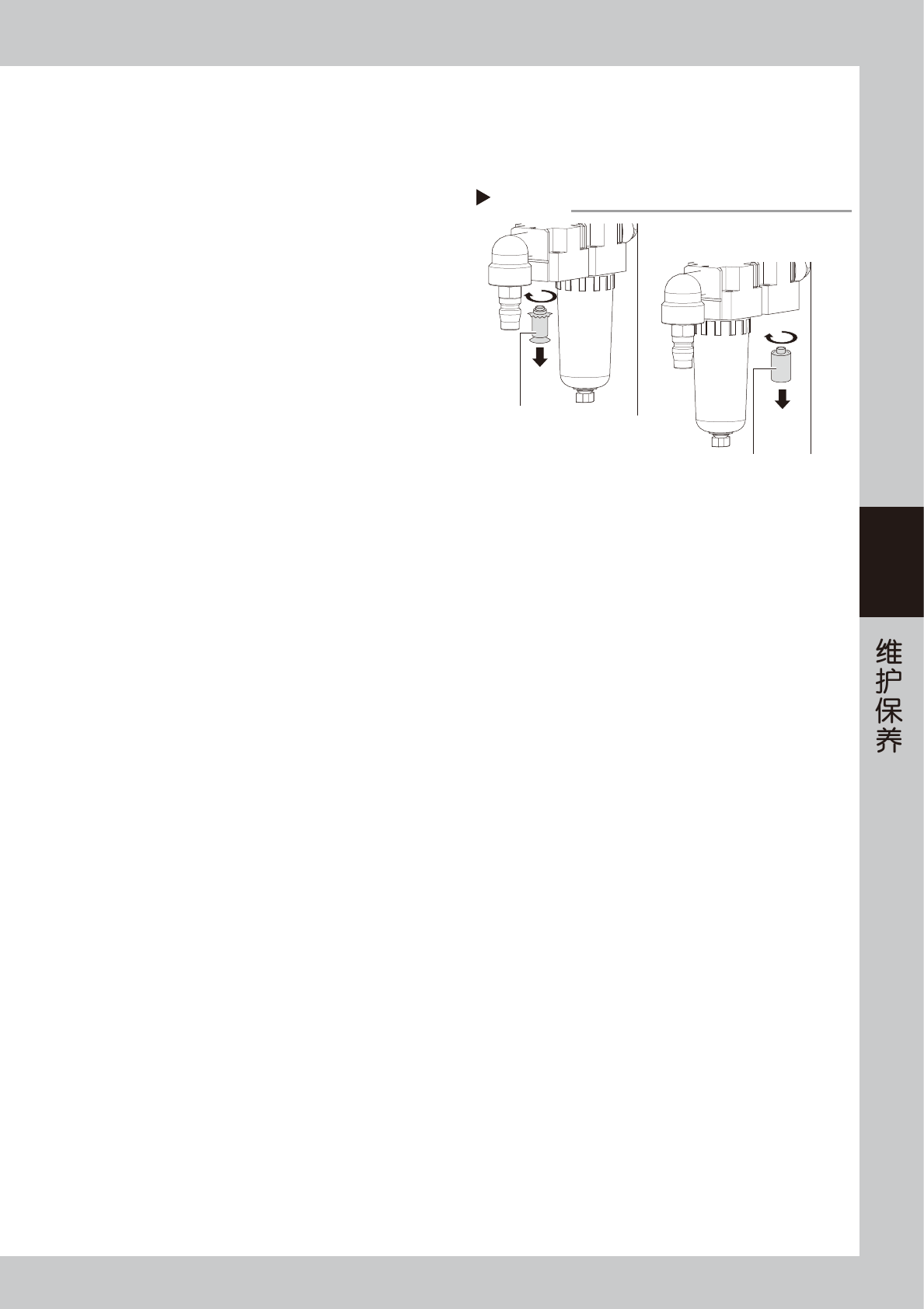

拆卸滤芯
Step 2
油雾滤芯
( MIST FILTER ELEMENT)
空气滤芯
( FILTER ELEMENT)
55440-M6-00
