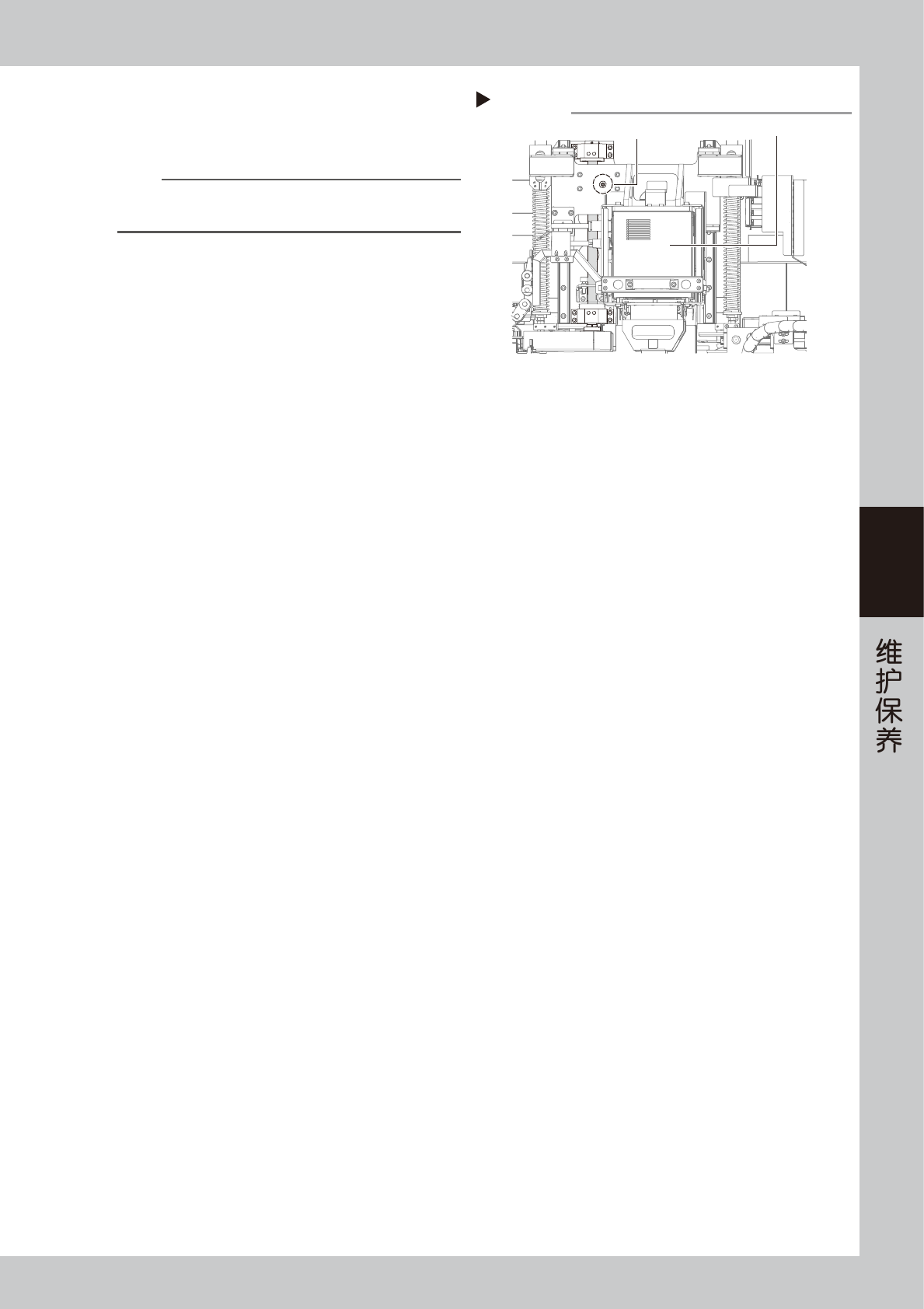

4-37 4 5 添加润滑油。 用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从 指定的 1 处润滑油注油嘴注入。 n 要点 关于加油位置与使用的润滑油枪嘴类型， 还可以参照后述 “第 5 章 加油位置一览” 。 6 擦去多余的润滑油。 用手将 X 射线源上下移动数次之后，用无尘擦拭纸 擦去滚珠丝杆上多余的润滑油。 7 将防止润滑油飞溅的护盖装回原位。 按照与拆卸时相反的步骤将护盖装回原位。 给HZ轴的滚珠丝杆加润滑油 St…
4-36
4
7.6 个月
n
要点
开始维护保养作业之前，请参照本章前述“3.4 背面中央盖板的拆卸方法”拆卸检查机背面的中央盖板，使背面的安全机门可以开关。
维护保养作业结束之后，请务必将拆下的背面中央盖板装回原位。
c
注意
•
关于润滑油的使用，请参照本章前述“3.2.2 加油工具、润滑油”中有关润滑油的使用注意事项。
•
各轴的滚珠丝杆或导轨出现异响等时，请与销售代理商或本公司联系。客户自行拆开清洁则不在保修范围内。
7.1 滚珠丝杆与导轨的清洁、加油
7.1.1 HZ 轴滚珠丝杆的清洁与加油
■ 需准备的工具等
• 内六角扳手
• 无尘擦拭纸
• 润滑油枪 ( 标准枪嘴 )
• 指定的润滑油 ：NSL
• 防护眼镜
• 防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，需将检查机置于紧急停机状态。
2
打开检查机的背面安全机门。
3
拆卸防止润滑油飞溅的护盖。
1. 用内六角扳手拆卸护盖的固定螺栓 ( 上下各 2
处 )。
2. 从下侧抽出护盖。
4
清洁滚珠丝杆。
用手将 X 射线源上下移动，并用无尘擦拭纸擦去滚
珠丝杆上的脏污润滑油与尘屑。
n
要点
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。

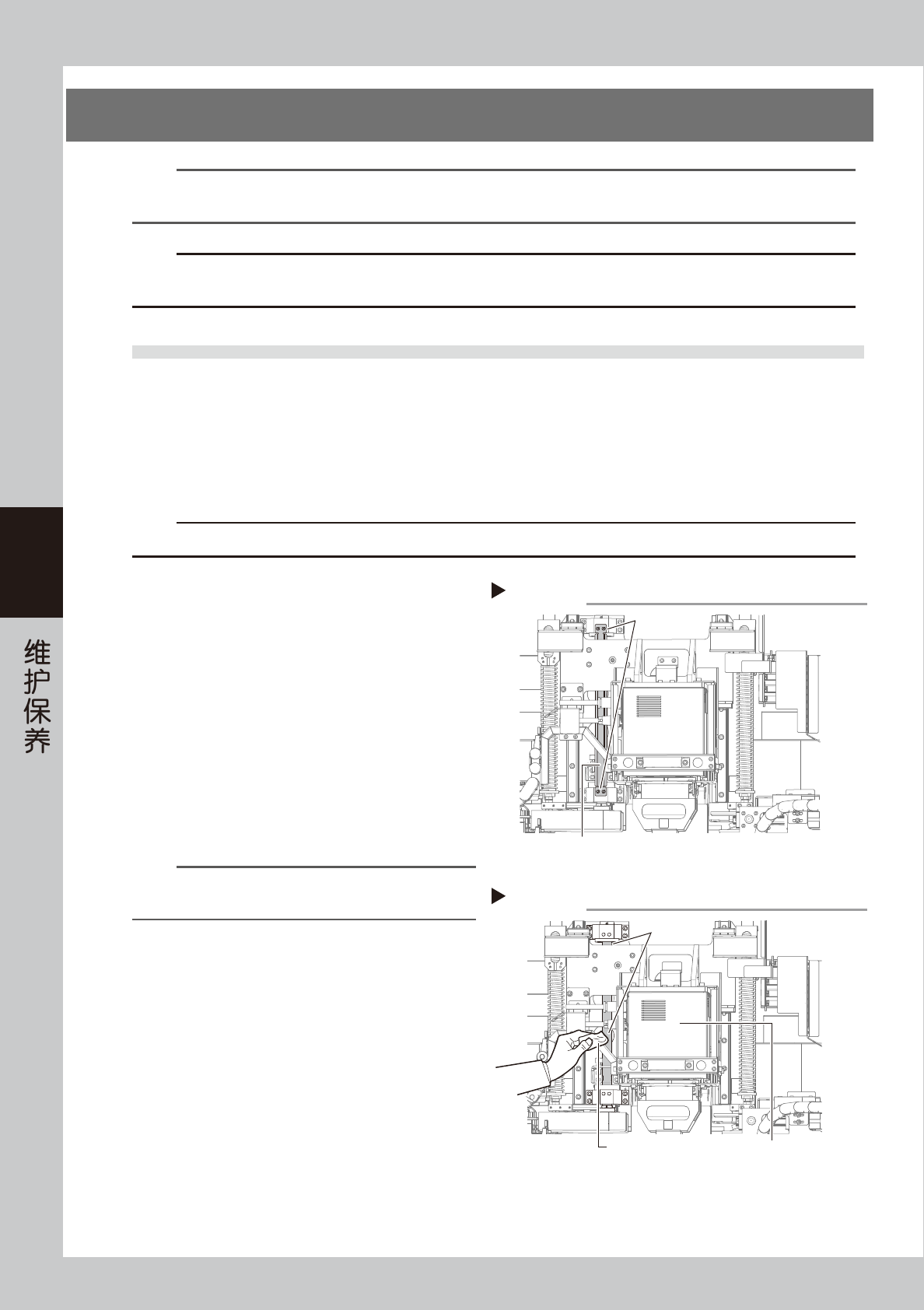

拆卸防止润滑油飞溅的护盖
Step 3
护盖
固定螺栓
55441-M6-00
清洁HZ轴的滚珠丝杆
Step 4
无尘擦拭纸
滚珠丝杆
X射线源
55442-M6-00
4-38
4
7.1.2 HZ 轴导轨的清洁与加油
■ 需准备的工具等
• 无尘擦拭纸
• 润滑油枪 ( 标准枪嘴 )
• 指定的润滑油 ：NSL
• 防护眼镜
• 防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，需将检查机置于紧急停机状态。
2
打开检查机的背面安全机门。
3
清洁导轨。
用手上下移动 X 射线源，并用无尘擦拭纸擦去导轨
上的脏污润滑油与尘屑。
n
要点
仔细擦拭包括移动导槽部在内的导轨全轨。
4
添加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从
指定的润滑油注油嘴注入。左右导轨各有 2 处润滑
油注油嘴，共 4 处。
n
要点
关于加油位置与使用的润滑油枪嘴类型，还可以参照后述“第
5 章 加油位置一览”。
5
擦去多余的润滑油。
用手将 X 射线源上下移动数次之后，用无尘擦拭纸
擦去导轨上多余的润滑油。

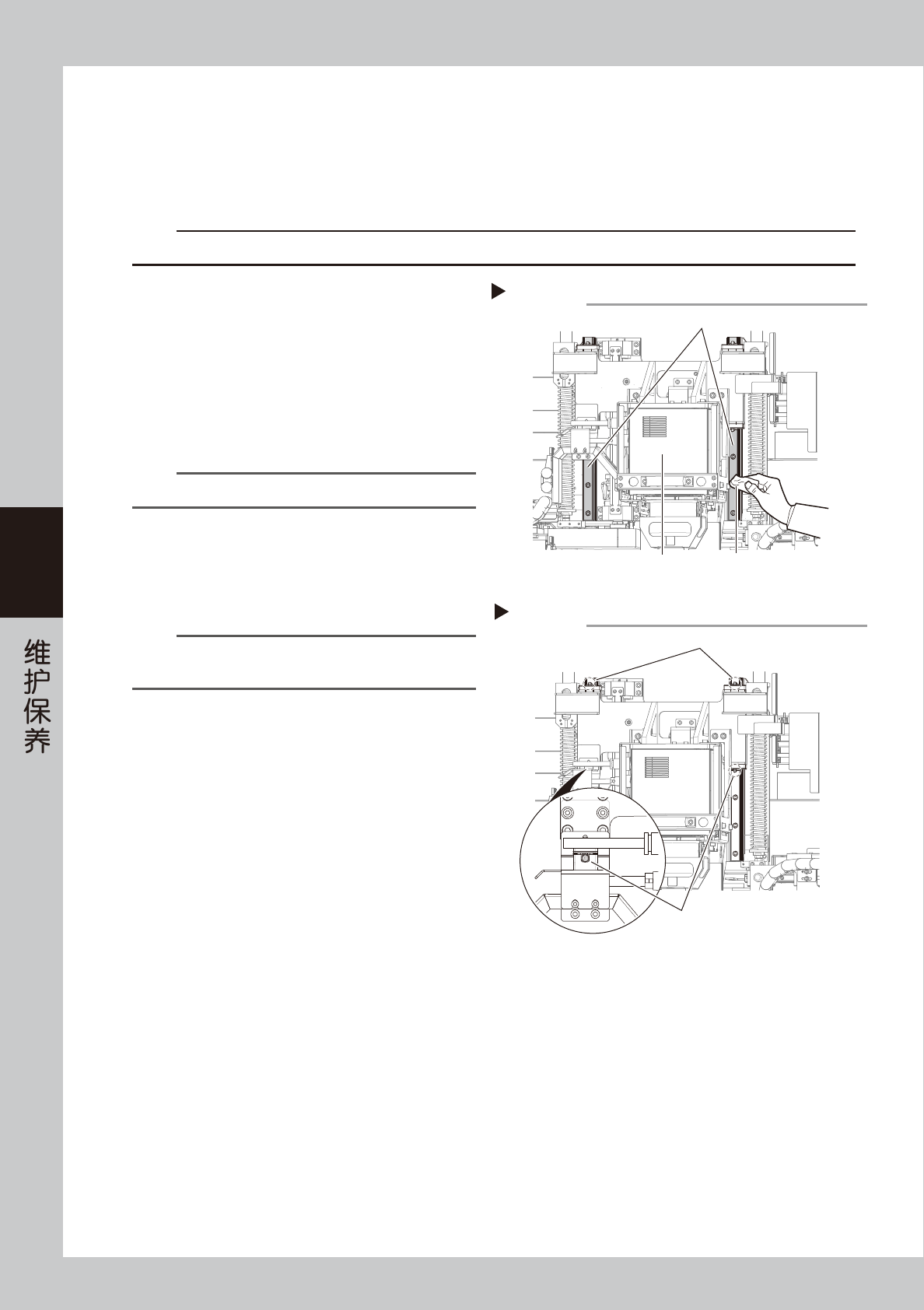

清洁HZ轴的导轨
Step 3
导轨
无尘擦拭纸X射线源
55444-M6-00
给HZ轴的导轨加润滑油
Step 4
润滑油注油嘴
润滑油注油嘴
55445-M6-00
