4-39 4 7.1.3 HS 轴滚珠丝杆的清洁与加油 ■ 需准备的工具等 • 内六角扳手 • 无尘擦拭纸 • 润滑油枪 ( 标准枪嘴 ) • 指定的润滑油 ： NSL • 防护眼镜 • 防护手套 c 注意 加润滑油时，请务必戴上防护眼镜与防护手套。 e 1 按紧急停机按钮。 为保障作业安全，需将检查机置于紧急停机状态。 2 打开检查机的背面安全机门。 3 拆卸防止润滑油飞溅的护盖。 1. 用内六角扳手拆卸护盖的固定螺栓 ( 左右各 2…
4-38
4
7.1.2 HZ 轴导轨的清洁与加油
■ 需准备的工具等
• 无尘擦拭纸
• 润滑油枪 ( 标准枪嘴 )
• 指定的润滑油 ：NSL
• 防护眼镜
• 防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，需将检查机置于紧急停机状态。
2
打开检查机的背面安全机门。
3
清洁导轨。
用手上下移动 X 射线源，并用无尘擦拭纸擦去导轨
上的脏污润滑油与尘屑。
n
要点
仔细擦拭包括移动导槽部在内的导轨全轨。
4
添加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从
指定的润滑油注油嘴注入。左右导轨各有 2 处润滑
油注油嘴，共 4 处。
n
要点
关于加油位置与使用的润滑油枪嘴类型，还可以参照后述“第
5 章 加油位置一览”。
5
擦去多余的润滑油。
用手将 X 射线源上下移动数次之后，用无尘擦拭纸
擦去导轨上多余的润滑油。

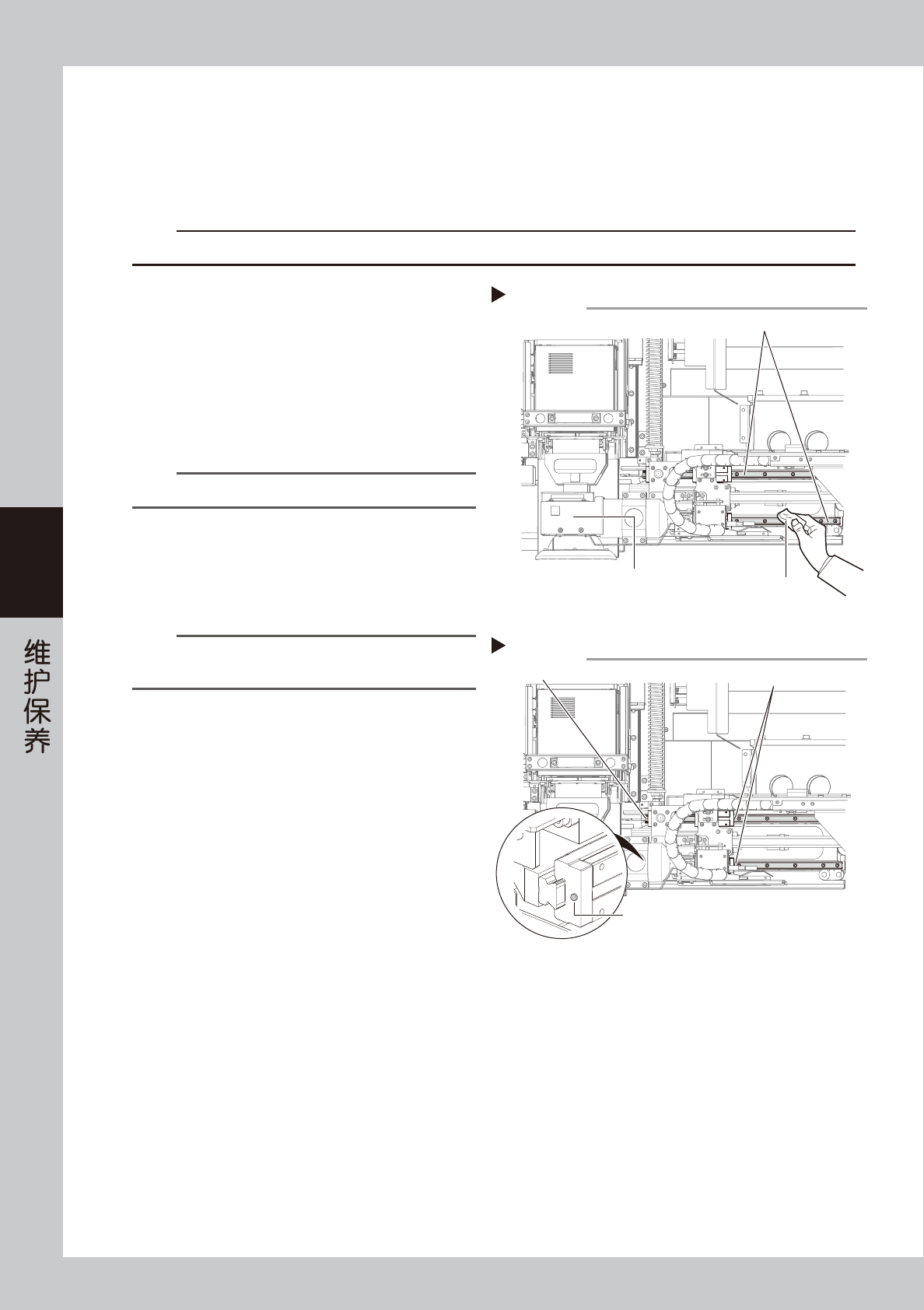

清洁HZ轴的导轨
Step 3
导轨
无尘擦拭纸X射线源
55444-M6-00
给HZ轴的导轨加润滑油
Step 4
润滑油注油嘴
润滑油注油嘴
55445-M6-00
4-39
4
7.1.3 HS 轴滚珠丝杆的清洁与加油
■ 需准备的工具等
• 内六角扳手
• 无尘擦拭纸
• 润滑油枪 ( 标准枪嘴 )
• 指定的润滑油 ：NSL
• 防护眼镜
• 防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，需将检查机置于紧急停机状态。
2
打开检查机的背面安全机门。
3
拆卸防止润滑油飞溅的护盖。
1. 用内六角扳手拆卸护盖的固定螺栓 ( 左右各 2
处 )。
2. 将护盖向左侧抽出。
4
清洁滚珠丝杆。
用手将相机左右移动，并用无尘擦拭纸擦去滚珠丝
杆上的脏污润滑油与尘屑。
n
要点
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。
5
添加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从
指定的 1 处润滑油注油嘴注入。
n
要点
关于加油位置与使用的润滑油枪嘴类型，还可以参照后述“第
5 章 加油位置一览”。
6
擦去多余的润滑油。
用手将相机左右移动数次之后，用无尘擦拭纸擦去
滚珠丝杆上多余的润滑油。
7
将防止润滑油飞溅的护盖装回原位。
按照与拆卸时相反的步骤将护盖装回原位。
拆卸防止润滑油飞溅的护盖
Step 3
护盖
55446-M6-00
清洁HS轴的滚珠丝杆
Step 4
无尘擦拭纸
相机
55447-M6-00
给HS轴滚珠丝杆加润滑油
Step 5
润滑油注油嘴
55448-M6-00
4-40
4
7.1.4 HS 轴导轨的清洁与加油
■ 需准备的工具等
• 无尘擦拭纸
• 润滑油枪 ( 标准枪嘴 )
• 指定的润滑油 ：NSL
• 防护眼镜
• 防护手套
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，需将检查机置于紧急停机状态。
2
打开检查机的背面安全机门。
3
清洁导轨。
用手左右移动相机，并用无尘擦拭纸擦去导轨上的
脏污润滑油与尘屑。
n
要点
仔细擦拭包括移动导槽部在内的导轨全轨。
4
添加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从
指定的润滑油注油嘴注入。左右导轨各有 2 处润滑
油注油嘴，共 4 处。
n
要点
关于加油位置与使用的润滑油枪嘴类型，还可以参照后述“第
5 章 加油位置一览”。
5
擦去多余的润滑油。
用手将 X 射线源上下移动数次之后，用无尘擦拭纸
擦去导轨上多余的润滑油。
清洁HS轴的导轨
Step 3
导轨
无尘擦拭纸
相机
55449-M6-00
给HS轴的导轨加油
Step 4
润滑油注油嘴
润滑油注油嘴
润滑油注油嘴
55450-M6-00
