4-44 4 8.2 UPS ( 不间断电源 ) 蓄电池的更换 检查机附带的 UPS 蓄电池的使用寿命有限。受使用环境 ( 室温等 ) 的影响，更换频率虽然不同，但请务必定期进 行更换。关于 UPS 蓄电池的详细内容与更换方法，请参阅 UPS 附带的使用说明书。 n 要点 更换 UPS 蓄电池之后，请务必在 UPS 以及主控开关左侧的贴纸上 ( 记录栏内 ) 填写更换了蓄电池的年月。
4-43
4
5
分离六角轴。
用内六角扳手 (3mm) 拧松六角轴连接部联轴器的固
定螺栓之后，将后侧的六角轴连同联轴器一起向后
侧移动。
6
将传送带拆出。
1. 将传送带从六角轴空出的空隙中取出。
2. 取出传送带之后，用塑料软刷或无尘擦拭纸清
洁传送轨托架与基板导轨的缝隙。
7
安装新的传送带。
1. 将新的传送带挂在带轮上定位。
2. 将后侧的六角轴连接到六角轴连接部的联轴器
之后，用内六角扳手 (3) 拧紧固定螺栓进行固定。
3. 用内六角扳手 (4mm、5mm) 拧紧两端的驱动带
轮。
4. 移动张紧轮调节张力之后拧紧张紧轮。
参考
传送带张力的规格值如下 ：
•
使用张力计调节时
张力值 ：190 〜 160Hz
跨距长度 ：128mm
•
不使用张力计调节时
跨距长度 ：35 〜 38mm
详细内容，请参照本章前述“5.4 基板传送带的张力检查”。
c
注意
张紧轮的拧紧扭矩为 ：5.5N
•
m。
8
确认传送带的传送状态。
1. 用手转动六角轴使传送带转动，确认传送带转
动顺畅，无挠曲。
若挠曲过大，需重新调整张紧轮的位置。
2. 关闭检查机的正面安全机门，将紧急停机按钮
向右转动之后按 [READY] 按钮，解除检查机的
紧急停机状态。
3. 按 [ 手动操作 ] -“传送装置”画面中的 [ 基板
传动左 ]、[ 基板传动右 ] 按钮，使传送带转动。
e
4. 按紧急停机按钮之后，打开检查机的正面安全
机门，确认传送带的状态。若没有问题，则可
以结束调整作业。

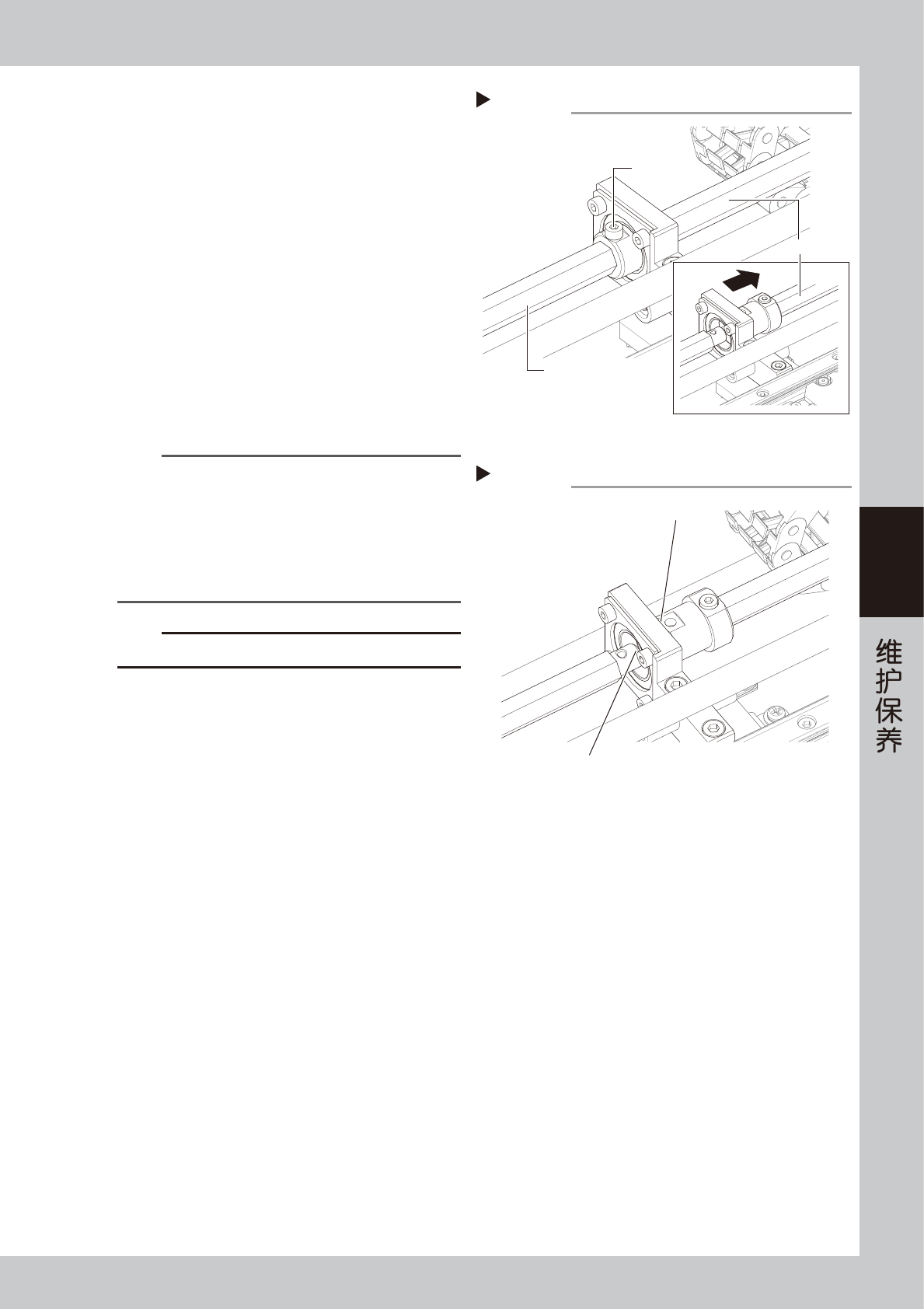

拆卸六角轴
Step 5
六角轴
后侧六角轴
固定螺栓
55456-M6-00
拆卸传送带
Step 6
取出前侧传送带
取出后侧传送带
55457-M6-00
4-44
4
8.2 UPS ( 不间断电源 ) 蓄电池的更换
检查机附带的 UPS 蓄电池的使用寿命有限。受使用环境 ( 室温等 ) 的影响，更换频率虽然不同，但请务必定期进
行更换。关于 UPS 蓄电池的详细内容与更换方法，请参阅 UPS 附带的使用说明书。
n
要点
更换 UPS 蓄电池之后，请务必在 UPS 以及主控开关左侧的贴纸上 ( 记录栏内 ) 填写更换了蓄电池的年月。
