5-1
5

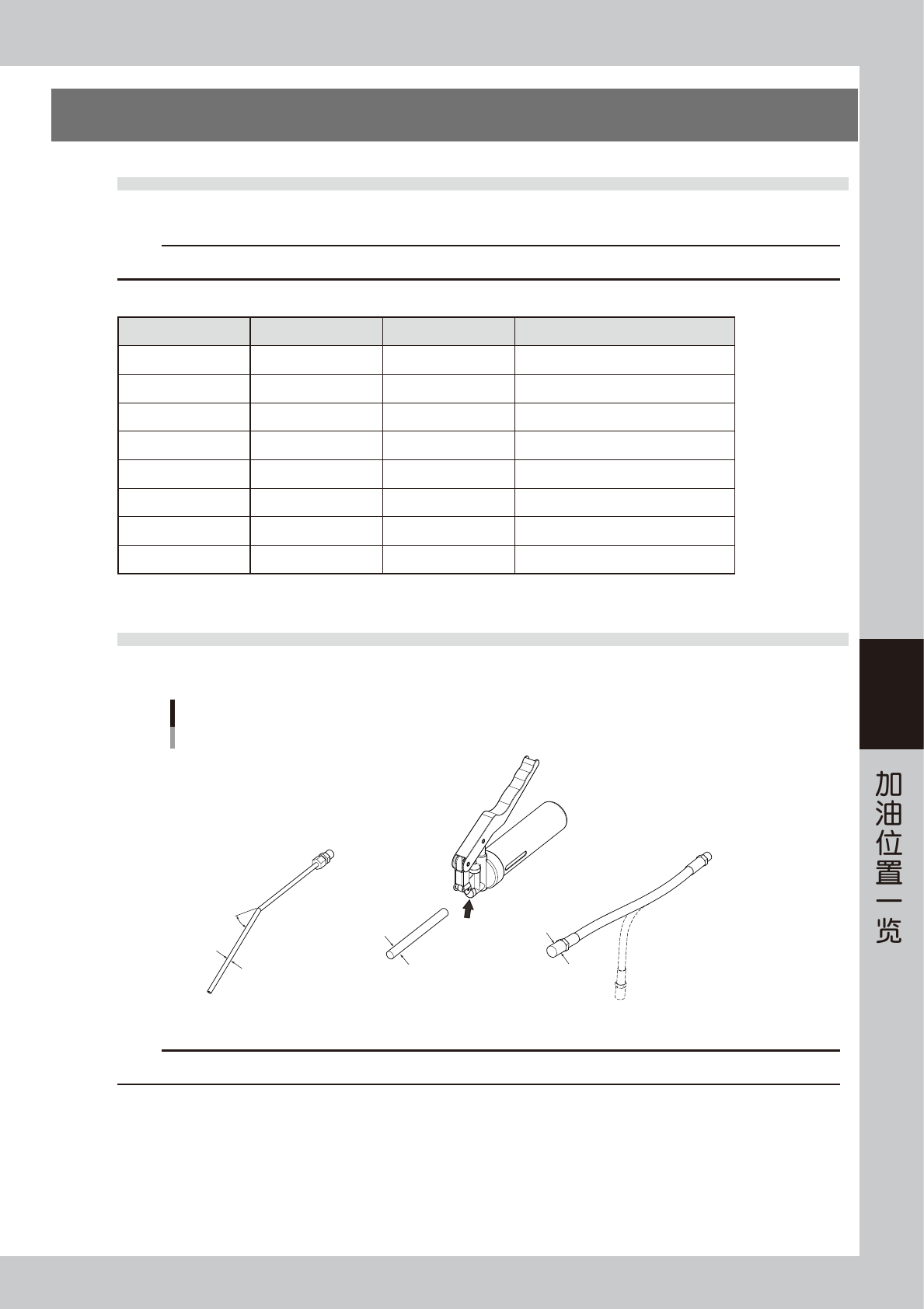

1.加油之前的准备
1.1 润滑油
加润滑油时，请务必使用如下表所示 YAMAHA 指定的润滑油。
c
注意
使用非指定的润滑油，可能会损坏检查机。
■ 指定的润滑油
加油位置 导轨 滚珠丝杆 备注
XT 轴
NSL
润滑油
NSL
润滑油 传送工作台的 X 轴
YT 轴
NSL
润滑油
NSL
润滑油 传送工作台的 Y 轴
LX 轴
NSL
润滑油
NSL
润滑油 X 射线相机工作台的 X 轴
LY 轴
NSL
润滑油
NSL
润滑油 X 射线相机工作台的 Y 轴
W 轴
NSL
润滑油
NSL
润滑油 传送工作台的 W 轴
MS 轴
NSL
润滑油 － 挡板单元部
HZ 轴
NSL
润滑油
NSL
润滑油 X 射线源部
HS 轴
NSL
润滑油
NSL
润滑油 光学相机部
1.2 润滑油枪
加润滑油时使用润滑油枪。请根据加油位置，从 3 种枪嘴中选择适用的枪嘴。
润滑油枪
润滑油枪
30°弯折型枪嘴
标准枪嘴
将枪嘴插入此处
软管型枪嘴
30°
前端部外径 φ14前端部外径 φ10前端部外径 φ5
55500-M6-00
c
注意
各种润滑油请分别准备不同的枪嘴。混合不同特性的润滑油使用，会导致检查机的性能降低。
5-2
5
2.各轴部的加油
本章节，主要介绍各个部位的加油位置、加油频率与加油方法。

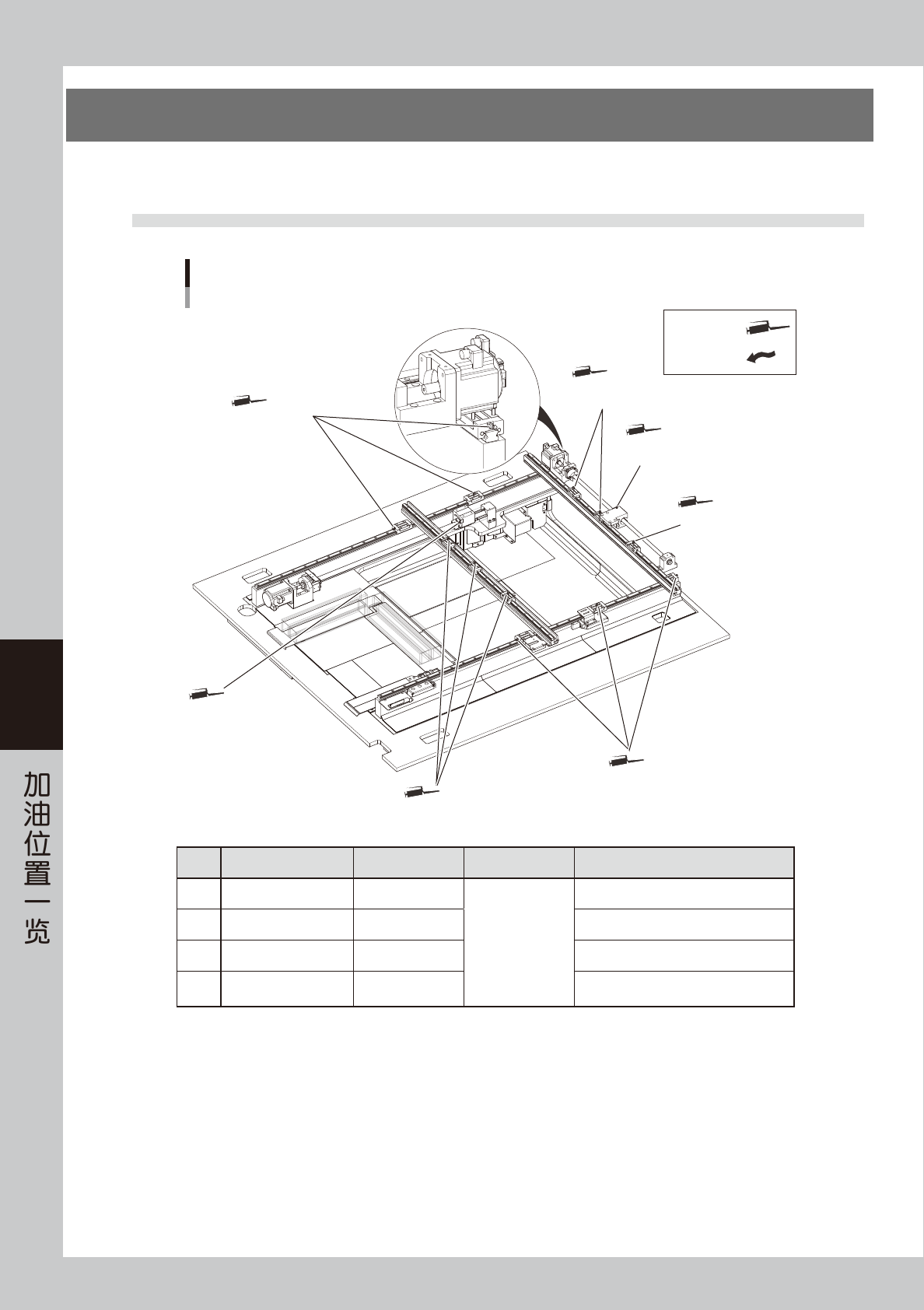

2.1 XT、YT 轴导轨与滚珠丝杆
XT、YT轴的加油位置
润滑油枪 ：
用手涂抹 ：
4. XT轴 滚珠丝杆部
润滑油注油嘴
2. YT轴 滚珠丝杆部
润滑油注油嘴
1. YT轴 导轨部
润滑油注油嘴
1. YT轴 导轨部
润滑油注油嘴
3. XT轴 导轨部
润滑油注油嘴
3. XT轴 导轨部
润滑油注油嘴
3. XT轴 导轨部
润滑油注油嘴
加油部位 加油位置 频率 加油方法
1 YT 轴导轨 6
1 次 / 月
润滑油枪 ：标准枪嘴 (Φ10mm)
2 YT 轴滚珠丝杆 1 润滑油枪 ：标准枪嘴 (Φ10mm)
3 XT 轴导轨 6 润滑油枪 ：标准枪嘴 (Φ10mm)
4 XT 轴滚珠丝杆 1
润滑油枪 ：标准枪嘴 (Φ10mm)
* 移动到原点附近后再加油。
55501-M6-00
5-3
5

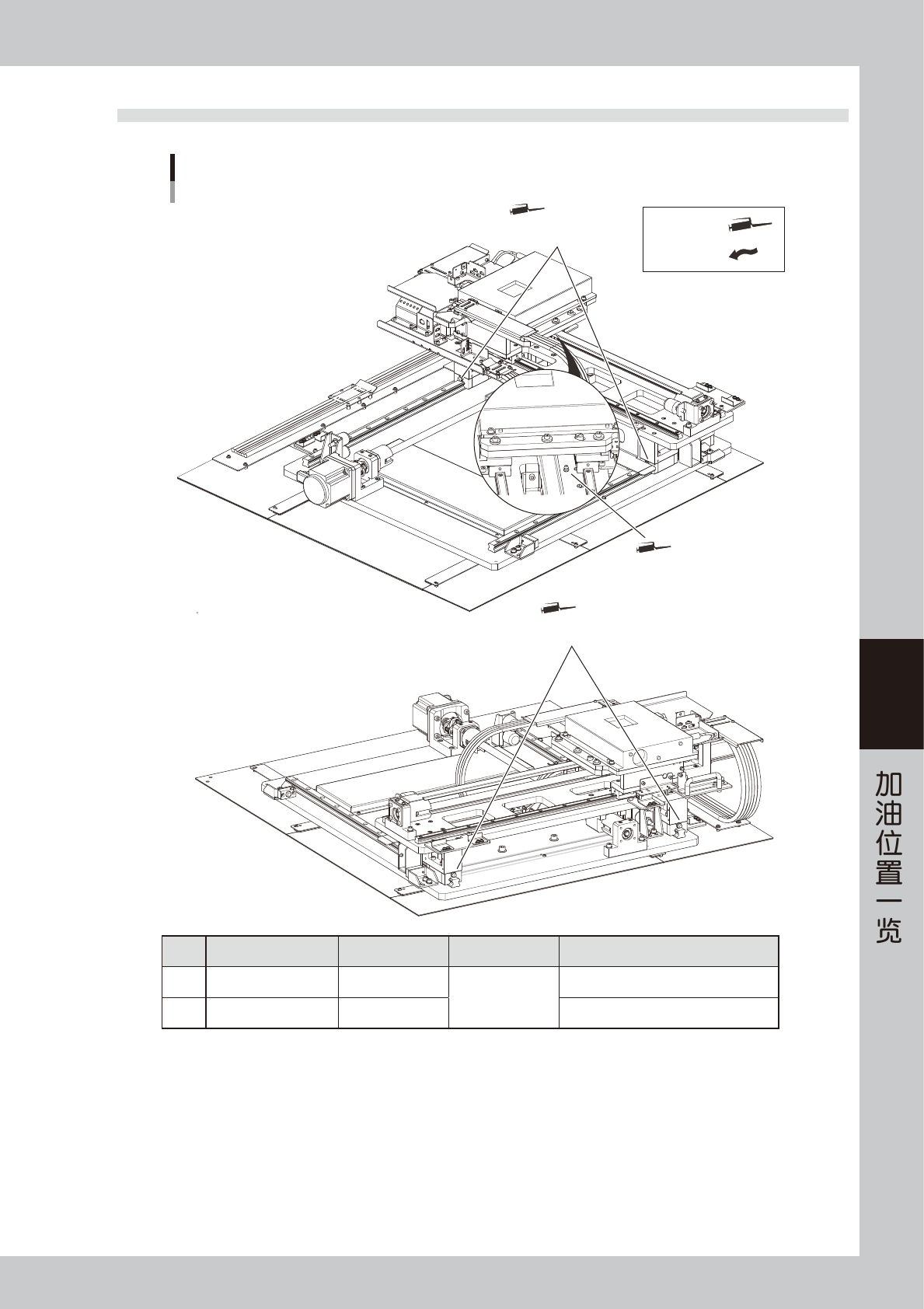

2.2 LX 轴导轨与滚珠丝杆
LX轴的加油位置
1. LX轴 导轨部
润滑油注油嘴
1. LX轴 导轨部
润滑油注油嘴
2. LX轴 滚珠丝杆部
润滑油注油嘴
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 加油方法
1 LX 轴导轨 4
1 次 / 月
润滑油枪 ：标准枪嘴 (Φ10mm)
2 LX 轴滚珠丝杆 1 润滑油枪 ：标准枪嘴 (Φ10mm)
55502-M6-00
