5-5 5 2.4 W 轴导轨与滚珠丝杆 W轴的加油位置 润滑油枪 ： 用手涂抹 ： 2. W轴 滚珠丝杆 1. W轴 导轨 2. W轴 滚珠丝杆 加油部位 加油位置 频率 加油方法 1 W 轴导轨 2 1 次 / 3 个月 用手涂抹 2 W 轴滚珠丝杆 2 用手涂抹 55504-M6-00
5-4
5
2.3 LY 轴导轨与滚珠丝杆
LY轴的加油位置
润滑油枪 ：
用手涂抹 ：
1. LY轴 导轨部
润滑油注油嘴
1. LY轴 导轨部
润滑油注油嘴
2. LY轴 滚珠丝杆部
润滑油注油嘴
加油部位 加油位置 频率 加油方法
1 LY 轴导轨 4
1 次 / 月
润滑油枪 ：标准枪嘴 (Φ10mm)
2 LY 轴滚珠丝杆 1 润滑油枪 ：标准枪嘴 (Φ10mm)
55503-M6-00
5-5
5

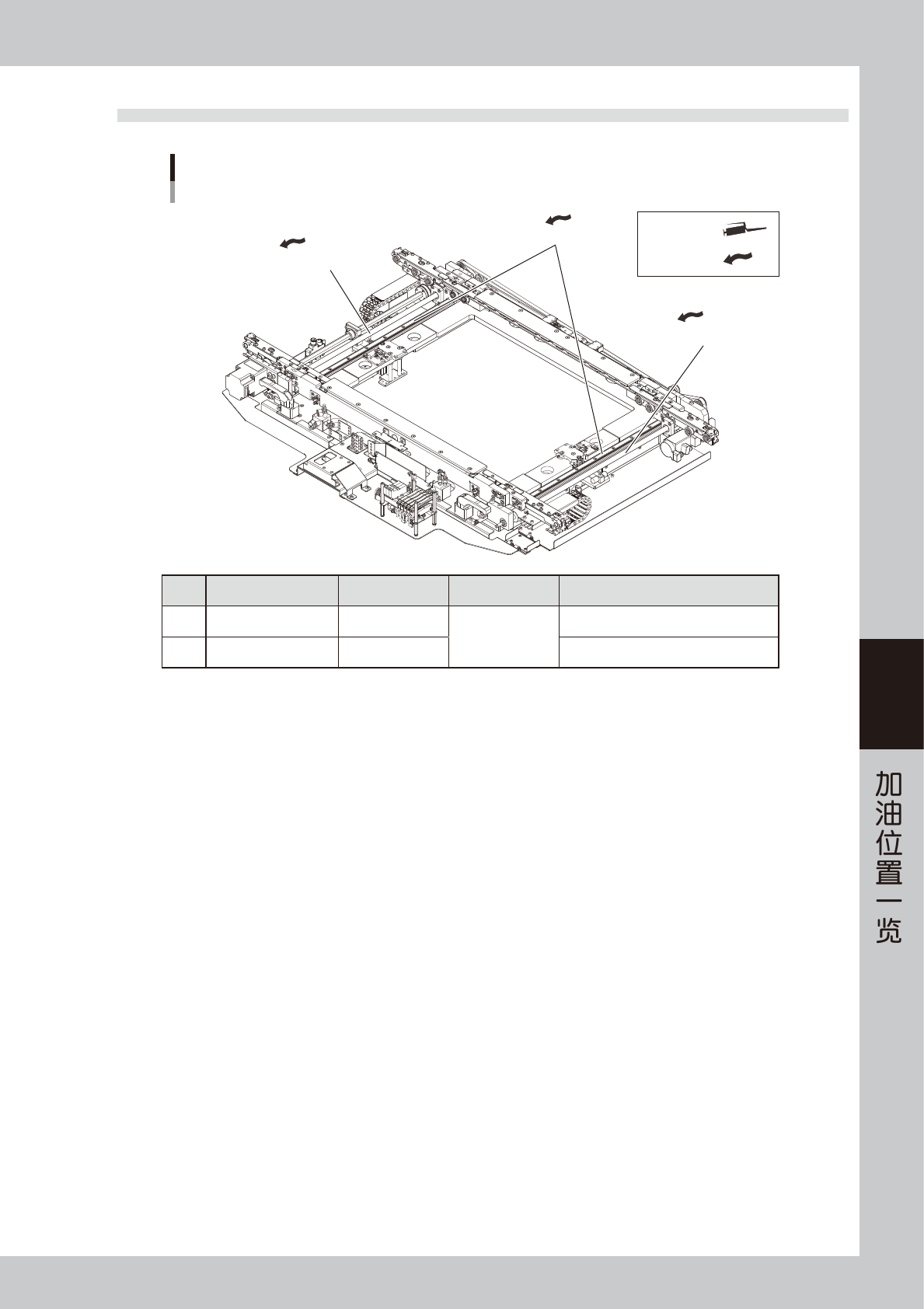

2.4 W 轴导轨与滚珠丝杆
W轴的加油位置
润滑油枪 ：
用手涂抹 ：
2. W轴 滚珠丝杆
1. W轴 导轨
2. W轴 滚珠丝杆
加油部位 加油位置 频率 加油方法
1 W 轴导轨 2
1 次 / 3 个月
用手涂抹
2 W 轴滚珠丝杆 2 用手涂抹
55504-M6-00
5-6
5
2.5 MS 轴导轨
MS轴的加油位置
润滑油枪 ：
用手涂抹 ：
MS轴 导轨部
润滑油注油嘴
MS轴 导轨部
润滑油注油嘴
加油部位 加油位置 频率 加油方法
MS 轴导轨 2 1 次 / 6 个月 润滑油枪 ：标准枪嘴 (Φ10mm)
55505-M6-00
