5-6 5 2.5 MS 轴导轨 MS轴的加油位置 润滑油枪 ： 用手涂抹 ： MS轴 导轨部 润滑油注油嘴 MS轴 导轨部 润滑油注油嘴 加油部位 加油位置 频率 加油方法 MS 轴导轨 2 1 次 / 6 个月 润滑油枪 ： 标准枪嘴 ( Φ 10mm) 55505-M6-00
5-5
5
2.4 W 轴导轨与滚珠丝杆

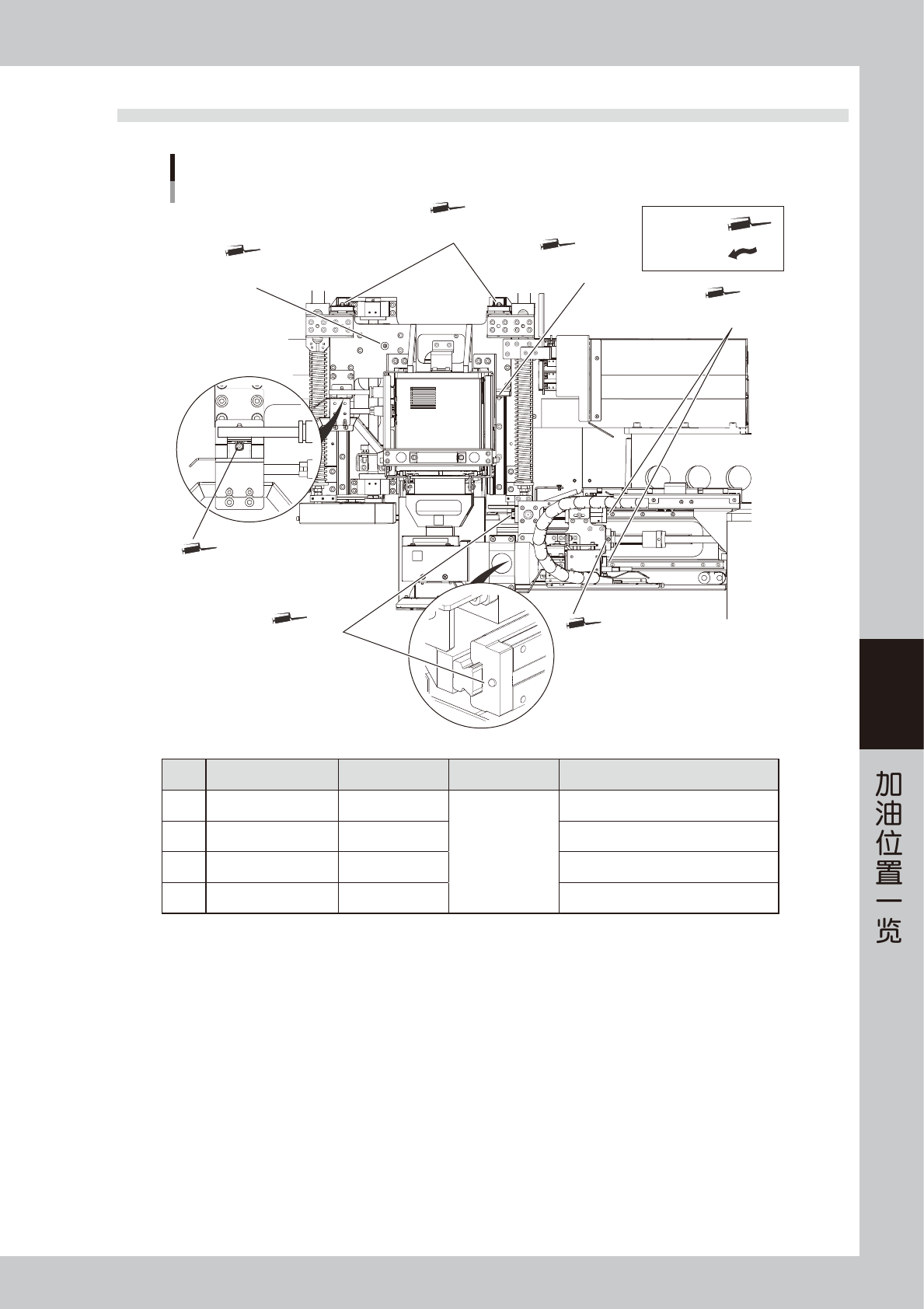

W轴的加油位置
润滑油枪 ：
用手涂抹 ：
2. W轴 滚珠丝杆
1. W轴 导轨
2. W轴 滚珠丝杆
加油部位 加油位置 频率 加油方法
1 W 轴导轨 2
1 次 / 3 个月
用手涂抹
2 W 轴滚珠丝杆 2 用手涂抹
55504-M6-00
5-6
5
2.5 MS 轴导轨
MS轴的加油位置
润滑油枪 ：
用手涂抹 ：
MS轴 导轨部
润滑油注油嘴
MS轴 导轨部
润滑油注油嘴
加油部位 加油位置 频率 加油方法
MS 轴导轨 2 1 次 / 6 个月 润滑油枪 ：标准枪嘴 (Φ10mm)
55505-M6-00
5-7
5
2.6 HZ、HS 轴导轨与滚珠丝杆
HZ、HS轴的加油位置
润滑油枪 ：
用手涂抹 ：
1. HZ轴 导轨部
润滑油注油嘴
1. HZ轴 导轨部
润滑油注油嘴
3. HS轴 导轨部
润滑油注油嘴
3. HS轴 导轨部
润滑油注油嘴
1. HZ轴 导轨部
润滑油注油嘴
2. HZ轴 滚珠丝杆部
润滑油注油嘴
4. HS轴 滚珠丝杆部
润滑油注油嘴
加油部位 加油位置 频率 加油方法
1 HZ 轴导轨 4
1 次 / 6 个月
润滑油枪 ：标准枪嘴 (Φ10mm)
2 HZ 轴滚珠丝杆 1 润滑油枪 ：标准枪嘴 (Φ10mm)
3 HS 轴导轨 4 润滑油枪 ：标准枪嘴 (Φ10mm)
4 HS 轴滚珠丝杆 1 润滑油枪 ：标准枪嘴 (Φ10mm)
55506-M6-00
