1.电源连接部
■ 电源规格
项目
YSi-X
电源 三相交流
200/208/220/240/380/400/416V±10%
频率 50/60Hz
电源功率 7.0kVA
■ 电源输入端子

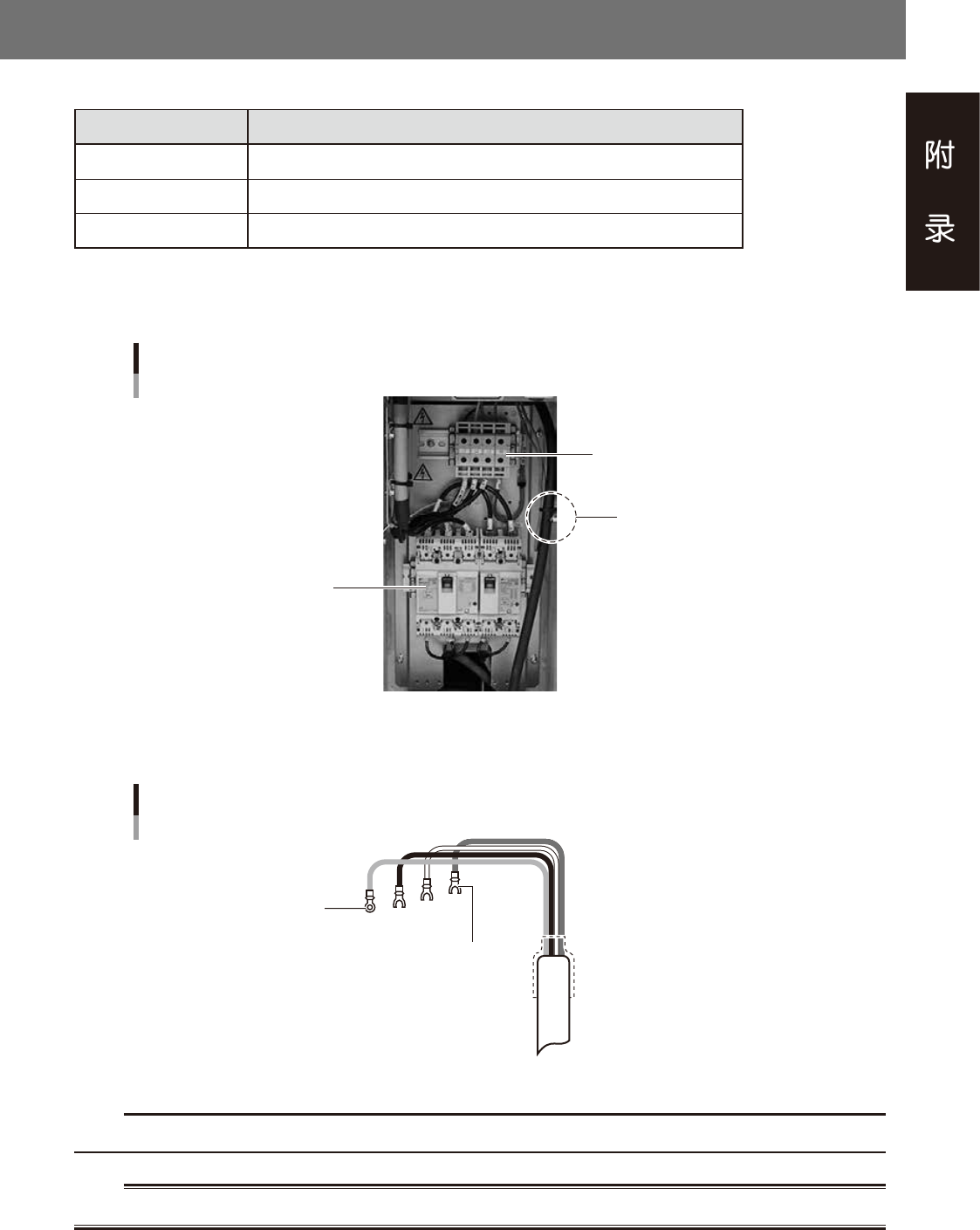

电源连接部在检查机正面下方盖板内。如下图所示，将电源线连接在电源端子台 L1、L2、L3 与 PE( 接地 ) 上。
电源输入端子 (L1、L2、L3)、
接地端子 (PE)
固定此处
主电源断路器
电源输入端子
25A00-M6-00
■ 电源线加工例
圆形压接端子
Y形压接端子
电源线
L1
L2
L3
PE
L=350mm
25A01-M6-00
c
注意
请务必使用导体横截面积为 5.5mm
2
以上的电源线。
w
警告
为防止触电事故的发生，连接电源线时请务必确认总电源已经切断之后再进行。此外，还务必给检查机接地。
A-2
2.机器间输入、输出用接口
检查机从后工序设备接收到允许传出基板的信号后传出基板，并向前工序设备输出要求传入下一基板的信号。
NEXTINTERFACE 接口与后工序设备连接、PREVIOUSINTERFACE 接口与前工序设备连接。两处接口都使用
AMP206043-1(14 针接头 )，分别安装在检查机背面下侧的左右面板内。
14
11
12
7
4
8
3
1
7
12
4
8
1
14
11
3
机器之间连接例
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
前工序机 后工序机本检查机
DC +24V
DC +24V
继电器输出
输入
输入
输入
输入
继电器输出
PNP 输入
PNP 输入
NEXT INTERFACE 接口
AMP 206043-1
(14针连接器)
PREVIOUS INTERFACE 接口
AMP 206043-1
(14针连接器)
25A02-M6-00
■ 传送基板的信号
‧
PREVIOUS INTERFACE
‧
NEXT INTERFACE
针号 信号 针号 信号
1 允许传送 1 允许传送
2 允许传送 COM 2 允许传送 COM
3 要求传送 3 要求传送
4 要求传送 COM 4 要求传送 COM
5 检查判定 OK
6 检查判定 OK COM
7 检查判定 NG
8 检查判定 NG COM
A-3
3.UPS( 不间断电源 )
3.1 安全注意事项
3.1.1 UPS 的运输与出口注意事项
UPS 的存放温度必须保持在 -15 〜 50℃的范围以内。如果存放温度超过 50℃，将会导致 UPS 发生故障，或稀硫
酸从 UPS 内的蓄电池漏出。此外，如果存放 3 个月以上不使用，UPS 可能会无法使用。从出货到安装的间隔较长时，
请务必每 3 个月充电 1 次。
本 UPS，不属于《出口贸易管理令》所限制出口的对象。
3.1.2 报废蓄电池的处理方法
本 UPS 采用了铅蓄电池，因此请勿作为不燃物品报废。必须根据当地国家和地区的法令、条例的相关规定处理。
关于处理方法，若有疑问，请与本公司或销售代理商联系。
3.1.3 其它使用上的注意事项
使用 UPS 时，必须注意下列安全注意事项。无视安全，是导致产生严重后果的重要原因。
■ 请勿在 UPS 的输出插座上连接非指定的装置设备。
负载容量的增加不仅会导致设定时间得不到保障，而且会出现超负载状态，导致无法提供后备电源甚至出现切断设备电源的
情况。
■ 蓄电池老化报废时应及时更换。
老化报废的蓄电池会漏出稀硫酸，可能引发冒烟、火灾等危险。
■ 请勿拆卸、修理、改造蓄电池。
有触电、引发火灾的危险。
■ 内部有液体漏出时，请勿触摸。
有导致失明、烫伤等危险。
一旦误入眼睛或接触皮肤，应立即用大量清水清洗，并及时到医院诊治。
■ “有异响或臭味”、“冒烟”、“内部有液体漏出”等情况时，应立即关闭设备电源与 UPS 的电源。
在此状态下继续使用，会引发火灾。
必须立即关闭设备的电源并断开设备后方所有断路器的电路，再关闭 UPS 的主控开关。
确认已处于不通电状态之后，即时与本公司或代理商联系。
■ 请务必接地。
对存放中的 UPS 进行充电时，请务必连接 AC 输入插头的接地端子。
■ 请务必按照正确的方向安装在设备上使用。
如果安装方向错误，可能会导致漏液现象。
■ 请勿堵塞 UPS 的吸气口和排气口。
UPS 内部的温度过度升高，不仅会导致误动作、发生故障，甚至会引发火灾。
■ 请勿在最高气温超过 40℃的场所使用。
将会加快蓄电池的老化，甚至引发火灾。
或导致发生故障、误动作。
