EJM9BE-PL-00A-00 - 第33页

Ref No. Remark s R 1 Q'ty 1-F 本 体部 :NPM M ain Bo dy :NPM ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット品 番 Kit Name キット名称 N610073252AA Part Name 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 PLATE 2 1 N210105186AA P…

100%1 / 428
1-F
本
体部
:NPM
Main Body:NPM
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610073252AA
ｾｸｼｮﾝNo.

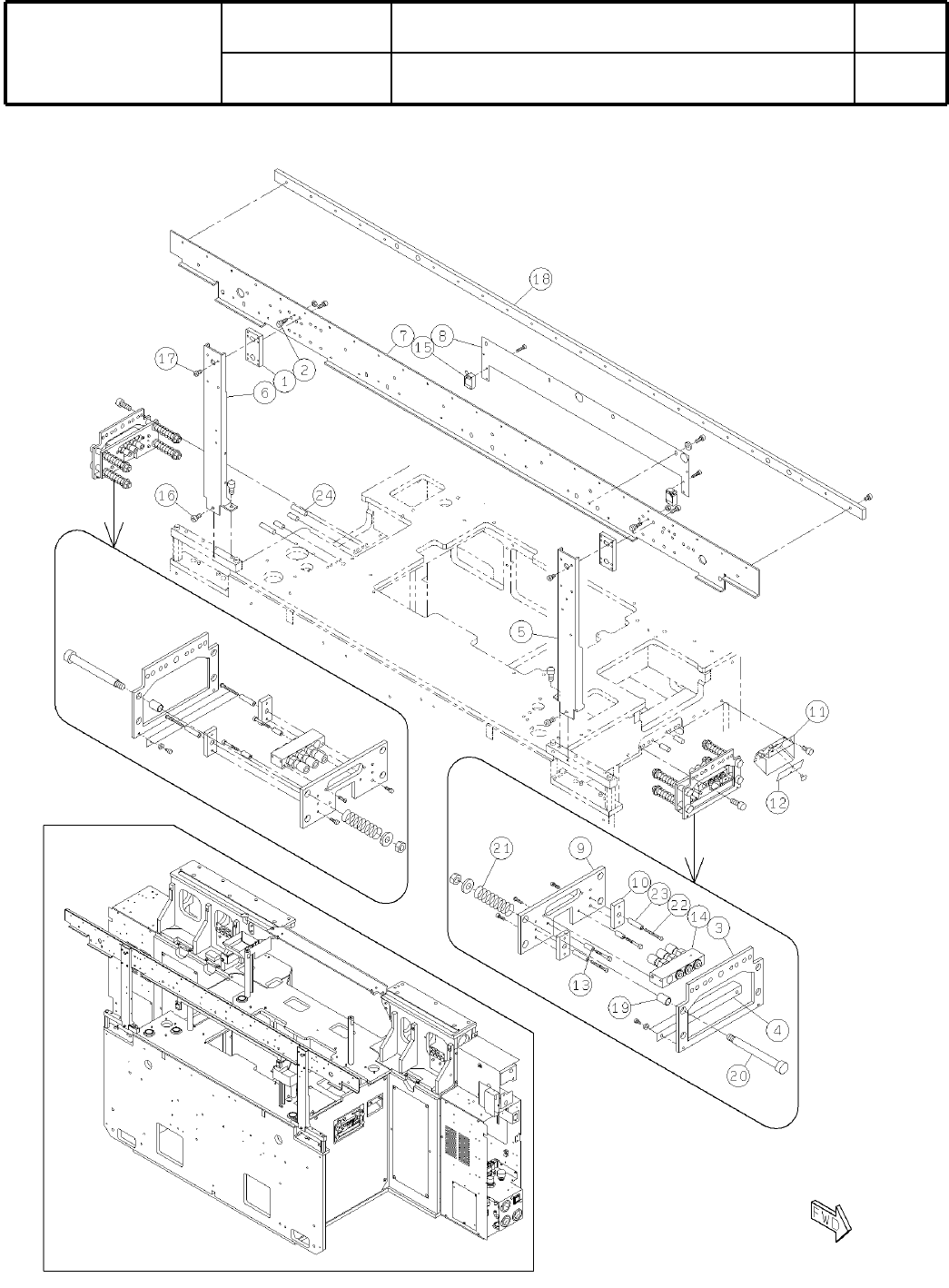

PARTS LAYOUT
Section No.
--
S19
( KN610073252AA-10-6 )
Ref
No.
Remarks
R
1
Q'ty
1-F
本
体部
:NPM
Main Body:NPM
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610073252AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PLATE
2
1 N210105186AA
PIN
2
2 KXFB0210A00
PLATE
2
3 N210106798AB
COVER
2
4 N210103379AA
FRAME
1
5 N210105187AB
FRAME
1
6 N210105188AB
BRACKET
1
7 N210106829AC
PLATE
1
8 N210105190AB
PLATE
2
9 N210105679AB
PLATE
4
10 N210105682AA
BRACKET
1
11 N210109277AA
COVER
1
12 N210109994AA
SPACER
4
13 N510030912AA CB-314E
COUPLER
2
14 N510045365AA MA-MS-SC3-06(CS33419-4)
SENSOR
1
15 N510042549AA
S
E3ZS-T81A-2
BOLT
2
16 N510039672AA CCBS5-10
BOLT
8
17 N510026205AA CCBSS4-8
RAIL
1
18 N510045354AA TR-1680L(02244582K001)
SPACER
8
19 N510017038AA 3382330-90160
BOLT
8
20 N510032414AA MMSB10-85
SPRING
8
21 N510042313AA SSWU17-65
BOLT
4
22 N510000312AA
Hexagon socket button head screw M3×30 Steel Black oxide finish 12.9
SPACER
4
23 N510029521AA CF-325E
PIN
2
24 N510020620AA MMS6-25
S20
--
( KN610073252AA-10-6 )
2
アジャストボルト
部

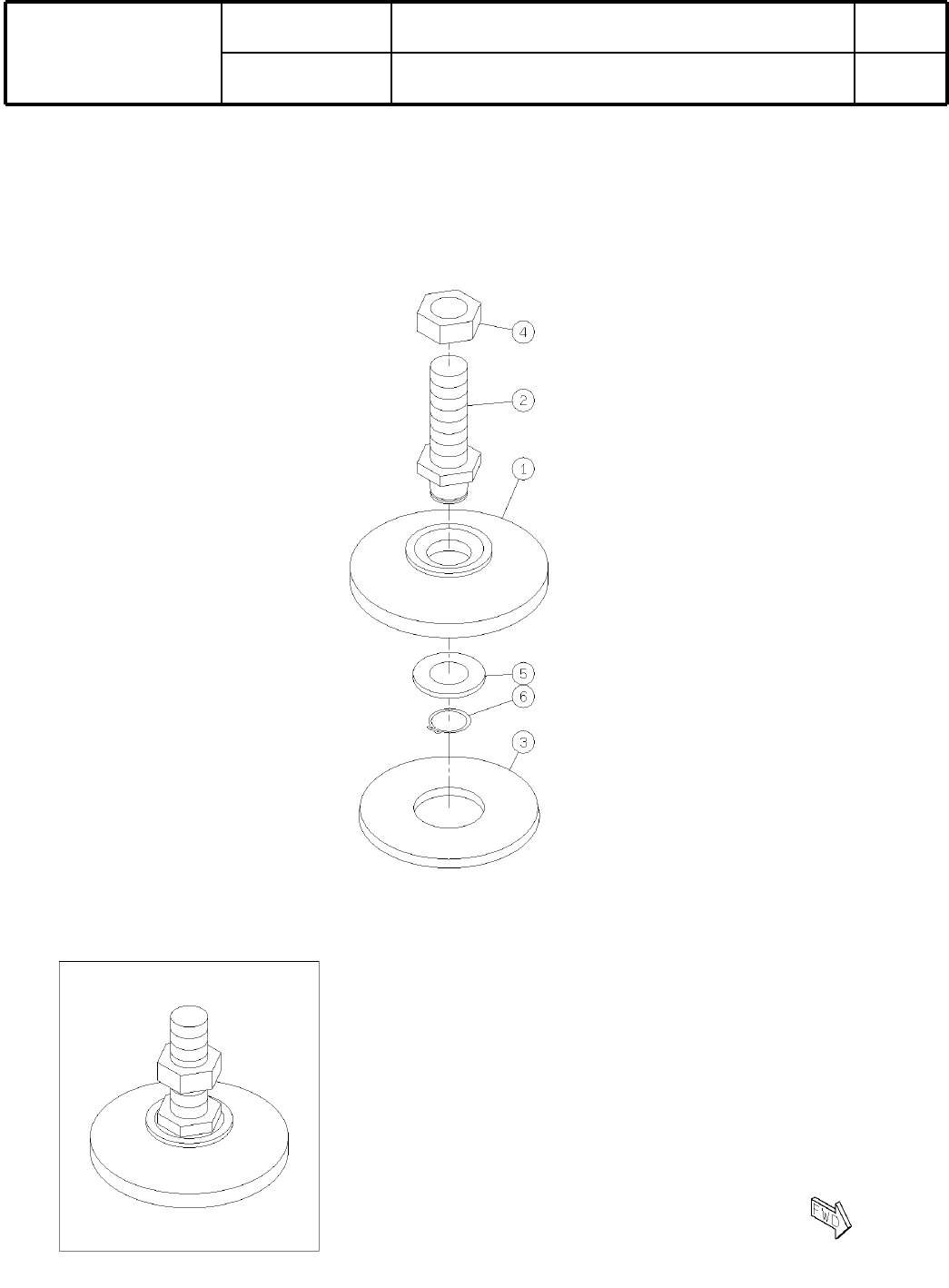

ADJUST BOLT
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
1043889510AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S21
( K1043889510AA-01 )
