– 106 –
E4

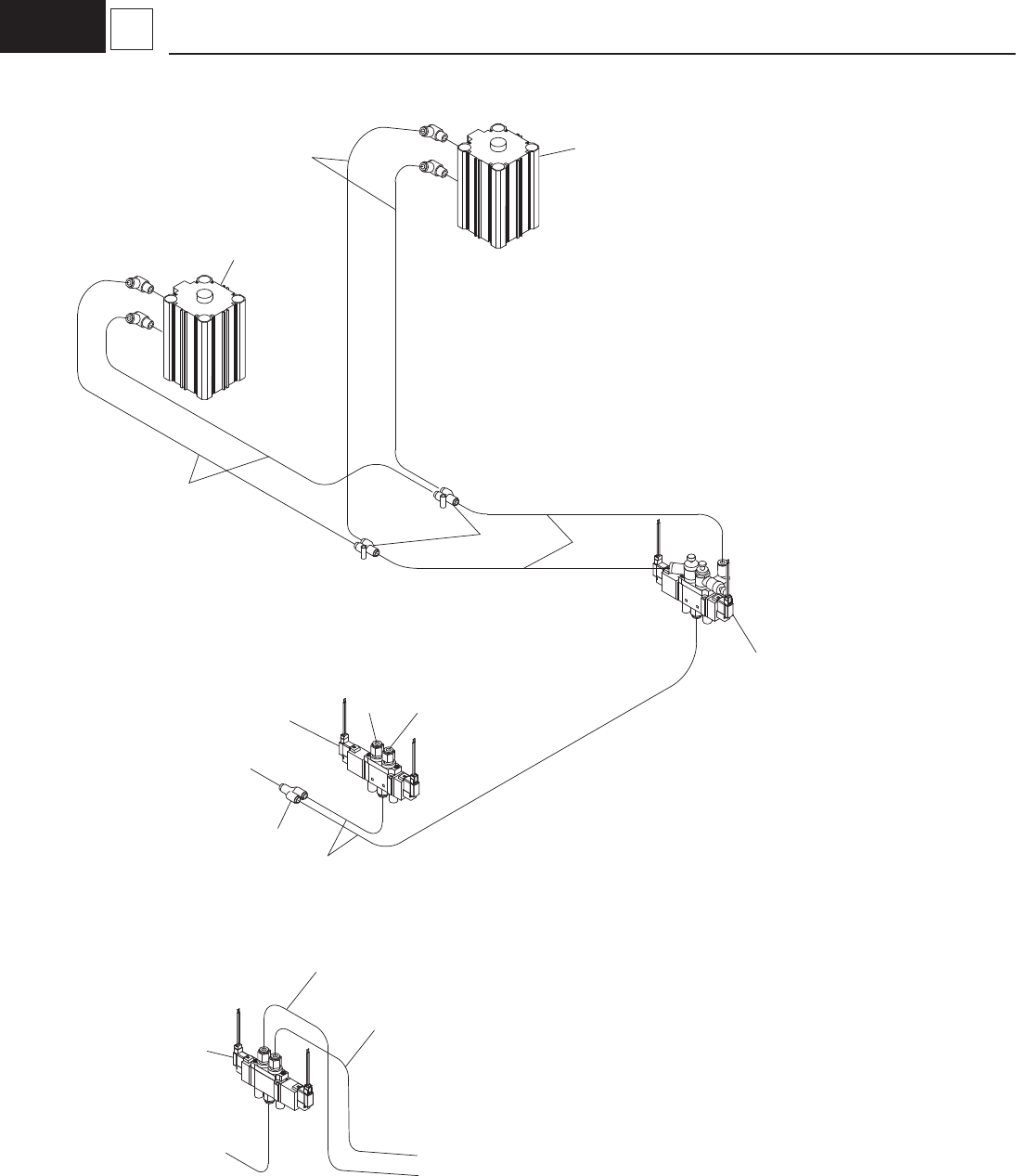

5 Air Piping
1907-005
402
404
403
405
406
401
403
See Fig E4-3
Key No.212-02
See Fig E4-4
Key No.312-03
See Fig E4-4
Key No.312-02
See Fig E4-4
Key No.313
See Fig E4-3
Key No.213
to cutter unit
To cutter unit
406
403
406
– 107 –
POSITIONING SECTION
No. Part No. Part Name Qty. Detail
401 KYA-M3J0U-00 TUBE_D8 2
402 KYB-M8517-00 PIPE_FITTINGS 1
403 KYC-M185P-00 TUBE_D6 2
404 KYB-M8515-00 PIPE_FITTINGS 2
405 KYB-M919J-00 TUBE_D6 2
406 KYA-M3J10-00 TUBE_D6_Y 2
1907-005
– 108 –
E5

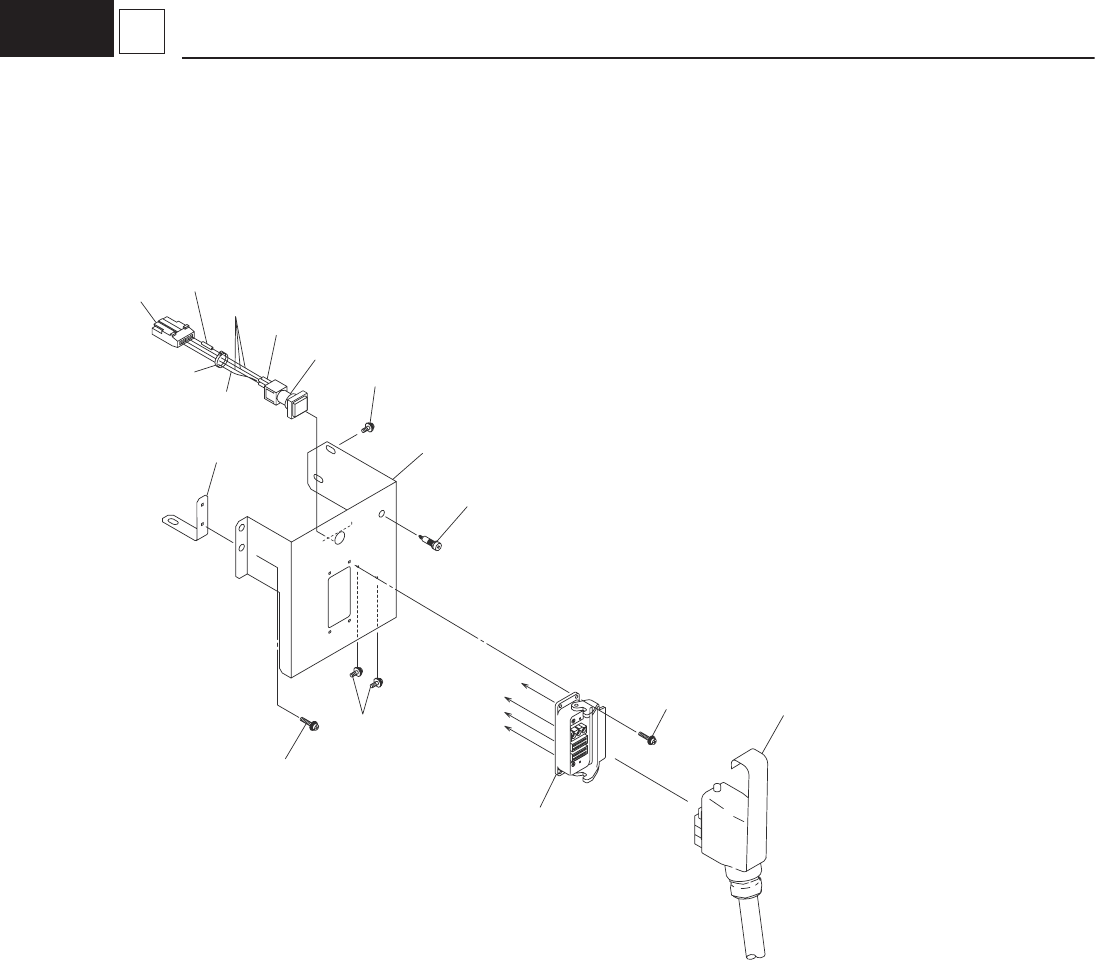

1 I/F Connector
1907-005
E5 ELECTRICAL SECTION (Surroundings)
1
2
3
7
8
9
6
16
17
19
14
15
18
13
20
10
13
11
11
5
X1300B
X1300C1
X1300C2
X1300C3
X300
S111
See Fig C1-1
Key No.4
