– 133 – HIGH SP E ED HEAD (DDH V9 ) 1907-005 DET AIL”B” 534 U04

100%1 / 230
– 132 –
G1
6 DD Motor
1907-005
517
587
5A8
507
584
5A3
599
See Fig. G1-
4
Key No.34
3
See Fig. G1-4
Key No.313
B
584
501
See Fig. G1-
5
Key No.429
577
522
557
504
551
508
548
537
575
536
U37
M31
591
556
569
598
560
535
561
550
523
510
563
562
589
597
546
520
524

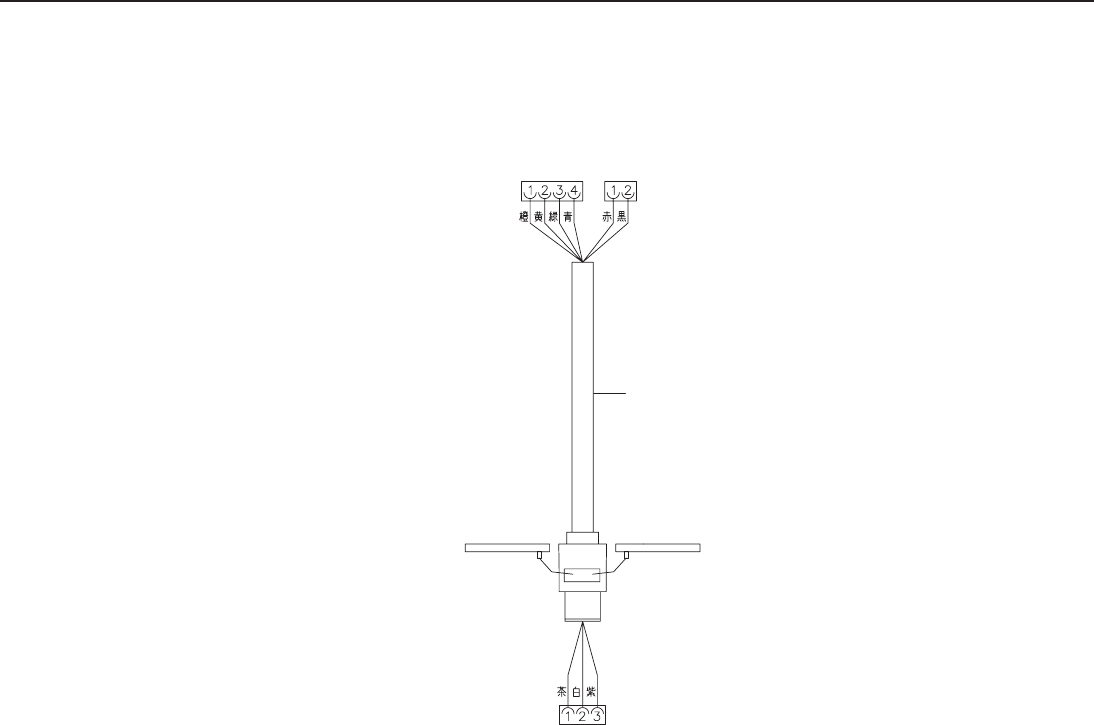

B0206
– 133 –

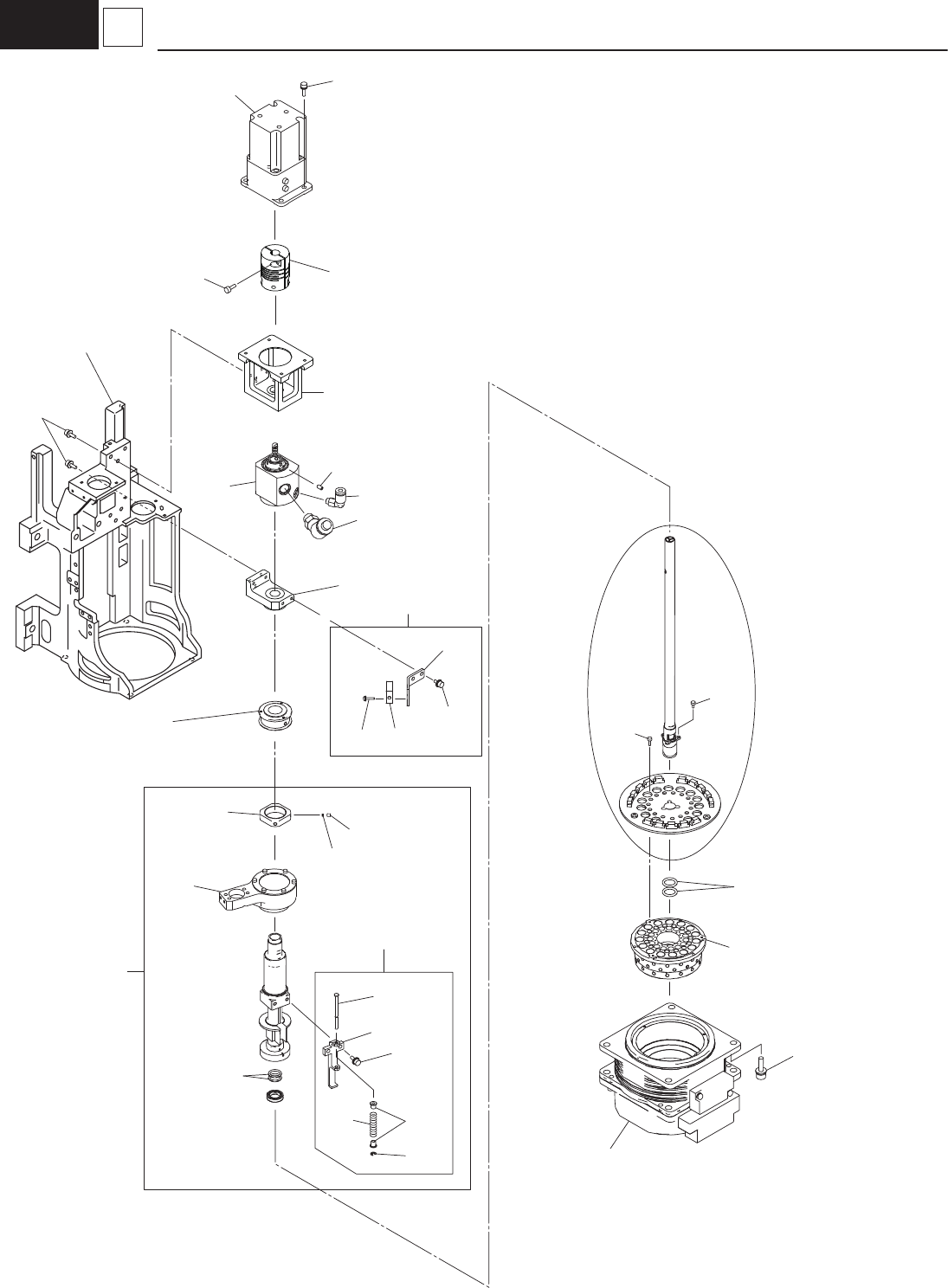

HIGH SPEED HEAD (DDH V9)
1907-005
DETAIL”B”
534
U04
– 134 –
G1
6 DD Motor
1907-005
No. Part No. Part Name Qty. Detail
501 KYA-M701M-00 DD_MOTOR_TORQUE 1 M31
504 KYB-M701T-00 PIPE FITTINGS 1
507 KYB-M7059-00 SET_SCREW 1
508 KYB-M702S-00 PIPE_FITTINGS 1
510 KYB-M700U-00 ASSY_CENTER_SPLINE 1
517 KYB-M7027-00 SLIP RING 1 U37
520 KYA-M701T-00 ASSY_NS_ORG_SENS 1
522 KYB-M704G-00 SEAL 2
523 KYB-M705L-00 SEAL 2
524 KYA-M7010-00 ASSY,SENSOR B0206 1 B0206
534 KYA-M700H-00 ASSY-SHAFT 1
535 KYB-M700J-00 ROD 1
536 KYA-M701R-00 ASSY_CENTER_BLK 1
537 KYA-M701S-00 ASSY_SLIPRING_BLK 1
546 KYB-M7037-00 BRACKET_NS_SENS 1
548 KYB-M7036-00 ASSY_COUPLING 1
550 KYB-M7033-00 ASSY_ROLLER_REST 1
551 KYB-M702T-00 PIPE_FITTINGS 1
556 KYB-M7046-00 NUT 1
557 KYB-M7030-00 ASSY_UPDOWN_HOLDER 1
560 KYB-M702E-00 ROD 1
561 KYB-M7038-00 SPRING_COMP_PUS 1
562 90440-01J020 CIRCLIP 1
563 KYB-M7043-00 COLLAR 2
569 KYB-M91C4-00 SPACER 2
575 90990-01J119 BOLT,HEX.SOCKET HEAD 3
577 90112-02J006 BOLT,HEX.SOCKET HEAD 3
584 91312-03010 BOLT,HEX.SOCKET HEAD 10
587 91312-05016 BOLT,HEX.SOCKET HEAD 4
589 90990-11J011 SCREW,PAN HEAD WW 2
591 90990-02J019 SCREW,SET 2
597 90990-01J138 BOLT,HEX.S/H WW 2
598 90990-01J139 BOLT,HEX.S/H WW 2
599 90990-01J140 BOLT,HEX.S/H WW 4
5A3 92902-03200 WASHER,PLAIN 6
5A8 92902-05200 WASHER,PLAIN 4
