– 149 –
HIGH SPEED HEAD(DDH V11)
No. Part No. Part Name Qty. Detail
201
KYA-M700S-00
MOTOR 1
202 KYB-M702C-00 COUPLING 1
211 KYB-M703T-00 PLATE_HL-SP 1
212 KYB-M703S-00 STOPPER_HL 1
213 95302-03700 NUT_HEX 1
214 92902-03200 WASHER,PLAIN 1
235 KYB-M703U-00 SPRING_COMP 1
236 KYB-M702K-00 PLATE_HL_SPRING 1
239 92902-03200 WASHER,PLAIN 2
242 91312-03010 ROHS;BOLT_HEX-SCT 2
244 90112-2AJ010 BOLT,HEX.SOCKET HEAD 2
258 91312-03008 BOLT,HEX.SOCKET HEAD 6
263 KYB-M656C-00 ACCESS-WIRING 1
265 KYA-M7014-00 ASSY,SENSOR X314C 1
266 KYB-M7045-00 BOLT_HEX-SCT 4
267 92902-06200 WASHER 4
268 KYB-M65AW-00 WIRING 1
269 90990-11J009 MACHINE SCREW 1
271 KYF-M862L-00 BEARING_UNIT 1
272 KYB-M700P-00 HL_BALL_SCREW 1
282 KYB-M704H-00 STOPPER 1
283 KYB-M7018-00 GUIDE_LINEAR_HL 2
284 KYA-M700C-00 BASE_OUTER 1
285 91312-03008 BOLT,HEX.SOCKET HEAD 18
1907-005
– 150 –

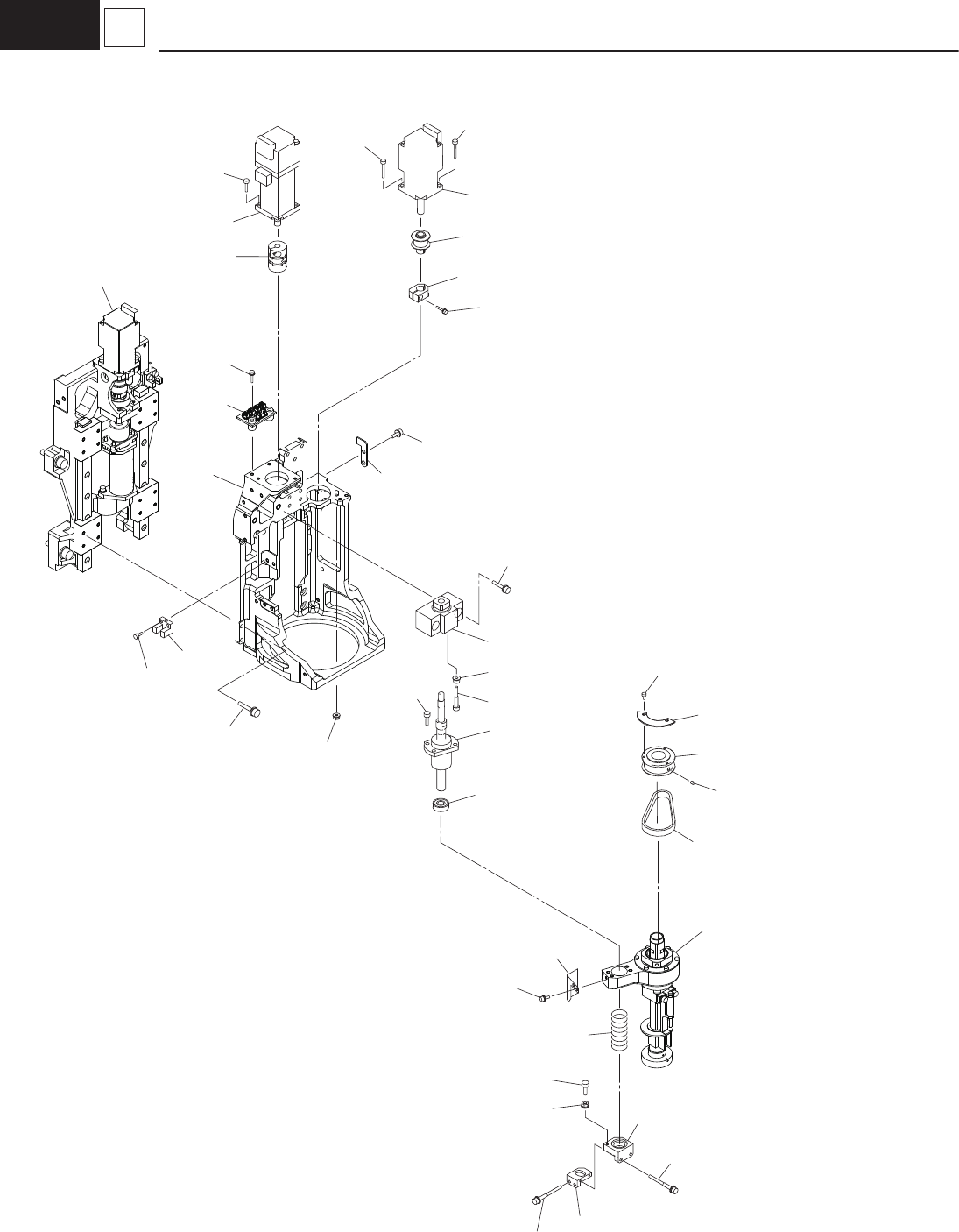

G3
4 Nozzle Leveller, and selecter
1907-005
343
339
349
393
385
347
346
339
358
342
314
345
303
384
344
344
392
348
339
349
358
322
321
311
324
319
370
See Fig. G1-6
Key No.561-579
See Fig. G3
331
330
312
313
329
391
334
382
381
301
302
383
333
M34
U05
M32
B0503
352
360
347
337
338
339
371
– 151 –
HIGH SPEED HEAD(DDH V11)
No. Part No. Part Name Qty. Detail
301
KYB-M704C-00
PULLEY_TIMING 1
302 KYB-M7041-00 PLATE 1
303 90112-02J004 ROHS_HEX-SCT 2
311 KYA-M700P-00 MOTOR 1
312 KYB-M704B-00 PULLEY_TIMING 1
313 KYB-M7042-00 BLOCK 1
314 90112-02J010 BOLT,HEX.SOCKET HEAD 1
319 KYB-M7012-00 ASSY_SEN_NL 1
321 KYA-M700R-00 MOTOR 1
322 KYB-M702C-00 COUPLING 1
324 KYB-M705K-00 BELT_TIMING 1
329 KYB-M702J-00 SENSOR_DOG_NL 1
330 KYB-M703P-00 PLATE_HL 1
331 KYA-M700B-00 BASE_INNER 1
333 KYB-M702P-00 SPRING_COMP_NL 1
334 KYB-M702G-00 BLOCK_NL_SPRING 1
337 91312-03006 BOLT,HEX.SOCKET HEAD 2
338 92902-03100 WASHER,SPRING 2
339 92902-03200 WASHER,PLAIN 22
342 91312-03010 ROHS;BOLT_HEX-SCT 3
343 90990-02J019 SCREW,SET 2
344 90112-2AJ010 BOLT,HEX.SOCKET HEAD 3
345 90112-2AJ016 BOLT,HEX.SOCKET HEAD 1
346 90189-02J2A6 NUT,HEXAGON 1
347 90171-02J2A6 WASHER,PLAIN 3
348 91312-05020 BOLT,HEX.SOCKET HEAD 2
349 91312-03012 BOLT,HEX.SOCKET HEAD 4
352 90112-2AJ006 BOLT,HEX.SOCKET HEAD 2
358 91312-03008 BOLT,HEX.SOCKET HEAD 18
360 90990-38J004 WASHER,SPRING 2
362 90990-01J115 BOLT,HEX.SOCKET HEAD 2
370 KYB-M701J-00 PCB-MOUNT 1
371 90990-11J013 SCREW,PAN HEAD WW 2
381 KYB-M700M-00 BALL_SCREW_NL 1
382 KYB-M700R-00 SUPPORT_UNIT_NL 1
383 KYB-M700N-00 BEARING_NL 1
384 91312-03020 BOLT,HEX.SOCKET HEAD 1
385 95302-03600 NUT_HEX 1
391 KYB-M702H-00 BLOCK_NL_BEARING 1
392 91312-03008 BOLT,HEX.SOCKET HEAD 1
393 95302-03600 NUT_HEX 1
1907-005
