– 154 –

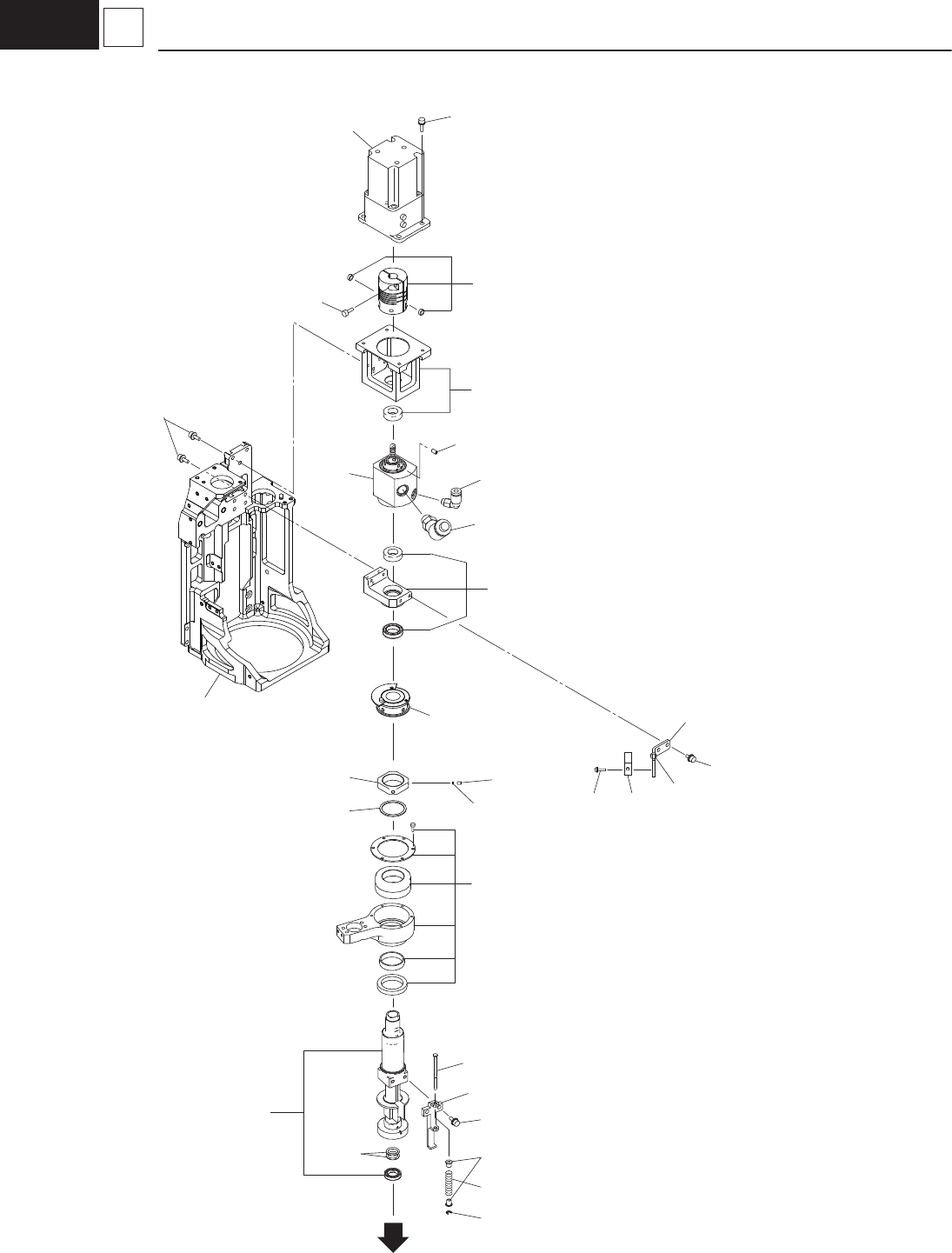

G3
6 Center Shaft
1907-005
576
562
577
561
563
579
582
581
565
564
574
U37
B0502
525
570
534
533
575
535
536
571
523
542
539
See Fig. G1-
4
Key No.331
See Fig. G1-4
Key No.301-303
542
532
591
531
580
593
592
509
511
510
A
– 155 –
HIGH SPEED HEAD(DDH V11)
No. Part No. Part Name Qty. Detail
502
KYA-M700H-00
ASSY-SHAFT 1
509 KYB-M7036-00 ASSY_COUPLING 1
510 KYB-M703B-00 ASSY_CENT-BLOCK 1
511 KYB-M703A-00 ASSY_SR-BLOCK 1
523 KYB-M7059-00 SET_SCREW 1
525 KYB-M7027-00 SLIP RING 1
531 KYB-M700W-00 ASSY-NS-SENSOR 1
532 KYB-M7037-00 BRACKET_NS_SENS 1
533 98502-03010 SCREW,PAN HEAD 2
534 KYB-M656C-00 ACCESS-WIRING 1
535 92902-03100 WASHER,SPRING 2
536 92902-03200 WASHER,PLAIN 2
539 92902-03200 WASHER,PLAIN 7
542 91312-03010 ROHS;BOLT_HEX-SCT 11
557 90112-02J006 BOLT,HEX.SOCKET HEAD 3
559 90990-01J119 BOLT,HEX.SOCKET HEAD 3
561 KYB-M700J-00 ROD 1
562 KYB-M702E-00 ROD 1
563 KYB-M7038-00 SPRING_COMP_PUS 1
564 90440-01J020 ROHS_RING 1
565 KYB-M7043-00 COLLAR 2
570 90990-01J138 BOLT,HEX.S/H WW 2
571 90990-01J140 BOLT,HEX.S/H WW 4
574 KYB-M705L-00 SEAL 2
575 90990-02J019 SCREW,SET 2
576 90990-01J139 BOLT,HEX.S/H WW 2
577 KYB-M700U-00 ASSY_CENTER_SPLINE 1
579 KYB-M7030-00 ASSY_UPDOWN_HOLDER 1
580 KYB-M91C4-00 SPACER 2
581 KYB-M7046-00 NUT 1
582 KYB-M7047-00 WASHER 1
591 KYB-M701T-00 PIPE FITTINGS 1
592 KYB-M702S-00 PIPE_FITTINGS 1
593 KYB-M702T-00 PIPE_FITTINGS 1
1907-005
– 156 –

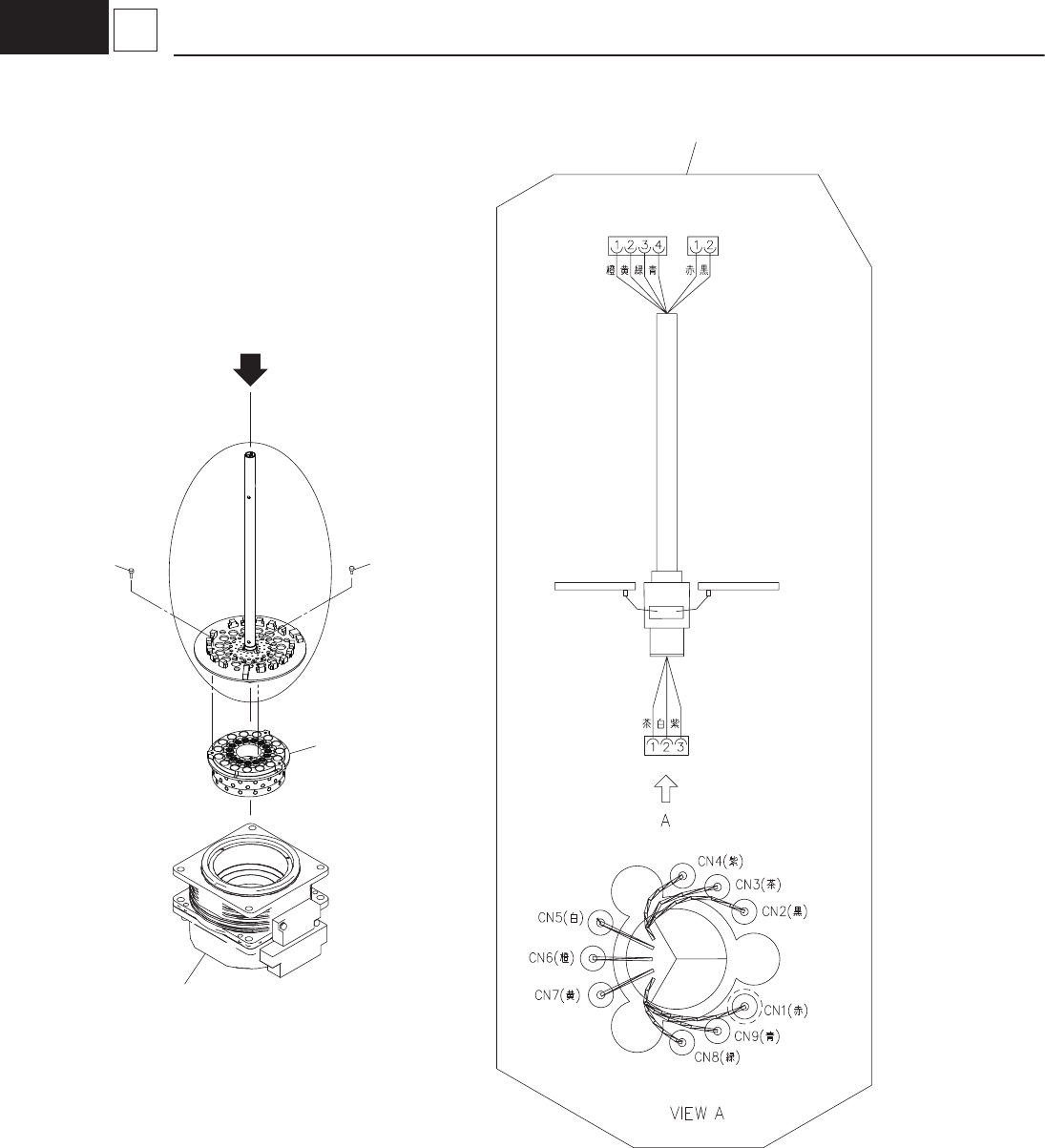

G3
6 Center Shaft
1907-005
U04
502
B
DETAIL”B”
See Fig. G1-5
Key No.471-484
See Fig. G1-5
Key No.418
557
559
M31
A
