– 185 – DU AL CONVEY OR SE CT ION 1907-005 No. Part No. Part Name Qty . Detail 100 KYY -M91 1S-01 CYLINDER ASSY . 2 One set with three 101 KY A-M9128-00 ASSY -STOPPER1-SENSOR 2 102 KY A-M9129-00 ASSY -STOPPER2-SENSOR 2 1…

100%1 / 230
– 184 –

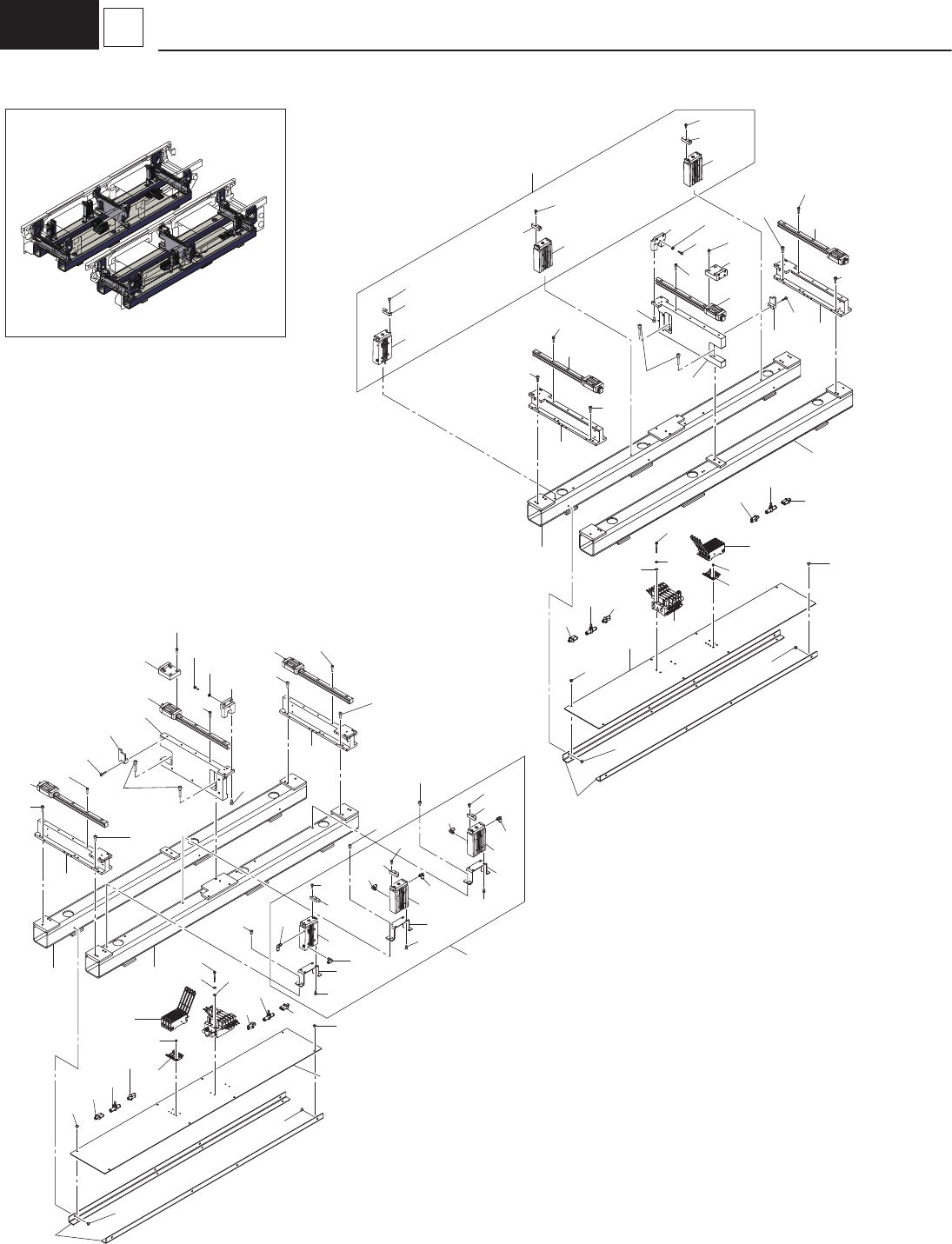

H2
2 Base
1907-005
131
113
131
131
134
134
134
134
131
131
131
134
110
110
118
118
126
126
126
127
122
126
115
119
115
114
114
125
125
125
125
126
127
119
138
132
132
132
106
106
106
106
103
106
104
104
129
129
129
107
101
106
129
105
139
128
108
117
119
119
108
120
121
118
118
117
117
117
109
138
139
128
109
120
121
134
134
112
112
112
112
123
129
100
100
134
116
136
130
124
137
138
130
113
113
124
137
116
133
135
135
133
111
111
113
113
113
123
129
129
129
105
105
102
101
102
107
107
104
129
Different parts
129
129
A LANE
B LANE
A LANE
B LANE
103
– 185 –
DUAL CONVEYOR SECTION
1907-005
No. Part No. Part Name Qty. Detail
100 KYY-M911S-01 CYLINDER ASSY. 2 One set with three
101 KYA-M9128-00 ASSY-STOPPER1-SENSOR 2
102 KYA-M9129-00 ASSY-STOPPER2-SENSOR 2
103 KYA-M912A-00 ASSY-STOPPER3-SENSOR 2
104 KYA-M9196-00 BLOCK 4
105 KYY-M915E-10 BRACKET 6
106 KYB-M702S-00 PIPE_FITTINGS 12
107 KYA-M9197-00 BLOCK 2
108 KYA-M912D-00 ASSY-MANIFOLD-VALVE 2
109 KYY-M910J-00 FRAME 1 2
110 KYY-M910J-10 FRAME 2 2
111 KYY-M9135-00 FRAME,CENTER 2
112 KYY-M9111-00 BASE,FRAME 4
113 KYA-M9132-00 GUIDE_LINEAR_W 6
114 KYY-M913F-00 BRACKET 4
115 KYY-M913G-00 PLATE,UNDER 2
116 KYY-M915A-10 BLOCK 2
117 KLW-M926S-00 SPEED CONTROLLER 28
118 KYC-M3J0F-00 PIPE_FITTINGS 8
119 KYA-M914P-00 PIPE FITTINGS 16
120 KYY-M912B-00 FIBER SENSOR12 ASSY. 2 B302 B303
121 KYY-M912C-00 FIBER SENSOR34 ASSY. 2 B305 B302
122 KYC-M184S-00 SENSOR_PELEC 8
123 KYY-M915B-00 PLATE,STOPPER 2
124 KYY-M915D-00 BLOCK 2
125 90990-66J012 SCREW,TRUSS HEAD 12
126 90990-66J011 SCREW,TRUSS HEAD 24
127 91312-03004 BOLT,HEX.SOCKET HEAD 8
128 91312-03035 BOLT,HEX.SOCKET HEAD 8
129 91312-04008 BOLT,HEX.SOCKET HEAD 16
130 91312-04012 BOLT,HEX.SOCKET HEAD 8
131 91312-04016 BOLT,HEX.SOCKET HEAD 30
132 91312-05008 BOLT,HEX.SOCKET HEAD 8
133 91312-05010 BOLT,HEX.SOCKET HEAD 4
134 91312-05014 BOLT,HEX.SOCKET HEAD 16
135 91312-06030 BOLT,HEX.SOCKET HEAD 4
136 97002-04014 BOLT,HEXAGON 2
137 95302-04600 NUT, HEXAGON 2
138 92902-03100 WASHER,SPRING 8
139 92902-03200 WASHER, PLAIN 8
– 186 –
H2
3 Width Drive Both Side
1907-005
28
6
9
5
8
32
2
28
6
9
5
32
29
29
13
13
14
14
12
12
11
18
24
26
31
7
23
20
21
22
30
24
10
18
31
23
26
24
30
21
27
28
6
9
5
32
28
6
9
5
32
29
29
13
14
12
29
29
13
14
12
24
10
30
27
24
30
24
27
21
26
26
20
22
23
22
21
31
7
7
8
4
3
2
4
3
2
1
1
17
19
17
16
16
18
11
15
15
18
31
23
25
25
7
15
15
25
25
22
16
16
17
17
3
4
1
1
2
3
4
24
27
24
19
A LANE
B LANE
A LANE
B LANE
